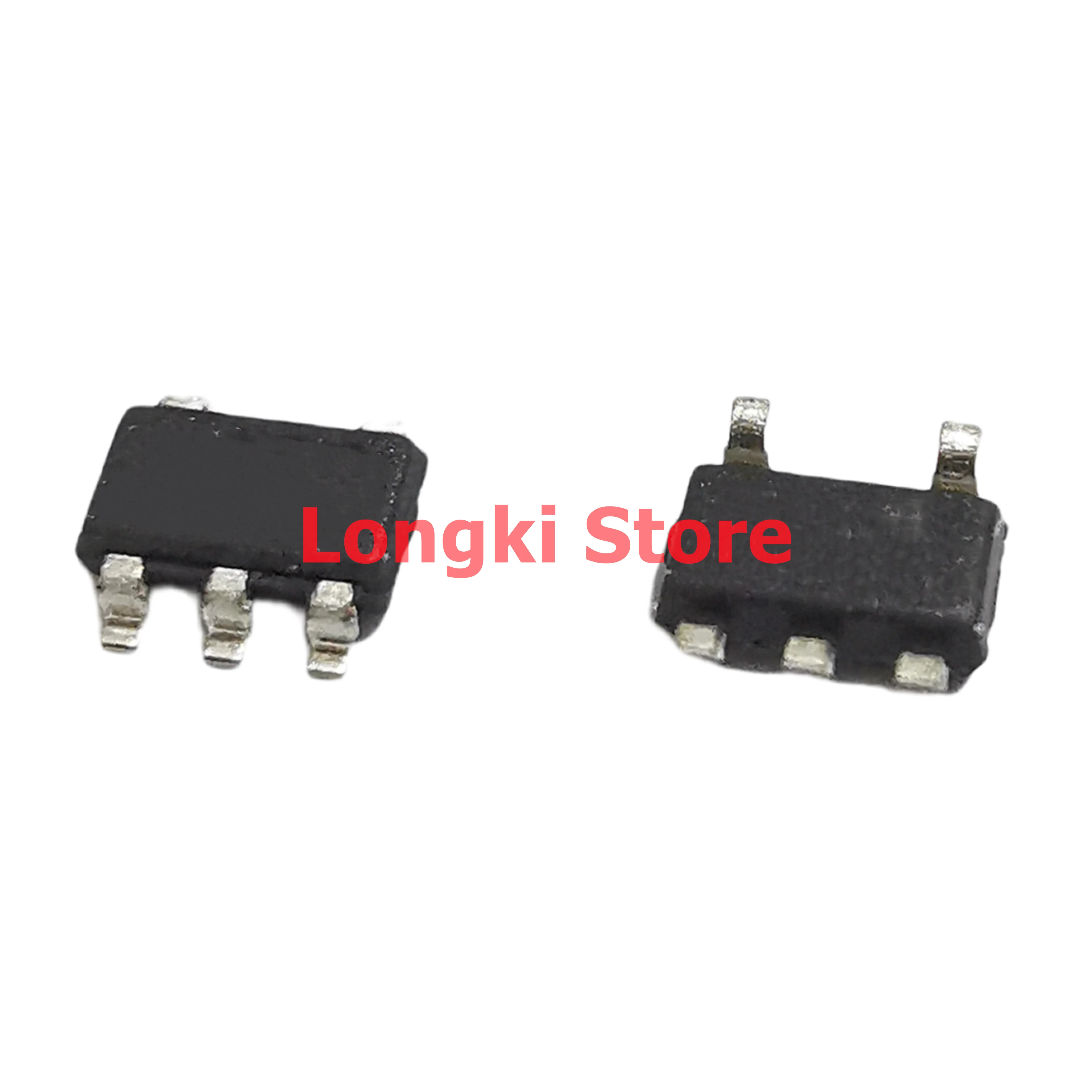

<h2> Tr G1 etiketli transistörleri neden bir PCB tasarımımda tercih ediyorum? </h2> <a href="https://www.aliexpress.com/item/1005005329378971.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1af6eb56c6a247c4a5d3a5bdef4da401g.jpg" alt="50PCS AP2204K-ADJTRG1 AP2204K-3.3TRG1 AP3417AKTR-G1 AS331KTR-G1 SOT23-5 SOT-153 SOT-25 Marking GAF GAH G4H GEA SMD transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <p> <strong> Tr G1 </strong> özellikle küçük boyutlu, yüksek verimlilik gerektiren dijital devrelere uygun olan SOT23-5 paketiyle üretilen düşük güç tüketimli regülatör ve anahtarlama transistörlerinin standart markalamasıdır. Ben bu bileşeni, kendi geliştirdiğim akıllı ev otomasyon sisteminin sensör modülünde kullanıyorum her bir modülde beş adet <strong> AP2204K-ADJTRG1 </strong> ve üç adet <strong> AS331KTR-G1 </strong> bulunuyor çünkü bu parçaların fiziksel boyutu, sıcaklık dayanımı ve sabit çıkış gerilimi benim için hayati öneme sahip. </p> <p> Bir elektronik mühendisi olarak, PCB alanını en fazla değerlendirmek istedim. Küçük cihazların içine yerleştirebileceğim tek çözüm, SOT23-5 (SOT-153) gibi minyatür paketlerdi. Ancak sadece küçüklüğü değil, aynı zamanda üreticiler arası tutarlılığı da kontrol etmek zorundaydım. Tr G1 ile bitiş işaretlenmesindeki “GAH”, “G4H”, “GEA” kodları aslında farklı üretim lotlarından kaynaklanıyor ama tüm bunlar aynı teknolojiyi temsil ediyor: </p> <dl> <dt style="font-weight:bold;"> <strong> SOT23-5 </strong> </dt> <dd> Paket tipidir; 5 pinli, yüzeye monte edilmiş (SMD, çok küçük ölçülerde (yaklaşık 2.9 x 2.8 mm. Ana avantajı, dar mekanik boşlukta yüksek yoğunluktaki entegrasyondur. </dd> <dt style="font-weight:bold;"> <strong> GAF GAH G4H GEA </strong> </dt> <dd> Tüm bu işaretleme kodları, tranzistörün çıkışı belirtir. Örneğin, G harfi genellikle Sabit Gerilim Regülatörü olduğunu gösterirken, sonraki karakterler voltaj değerini veya seri numarasının varyantını ifade eder. Bu kodlamayı anlamamız gerekmekte ki hangisinin 3.3V çıktısına sahip olduğuna karar verebilelim. </dd> <dt style="font-weight:bold;"> <strong> Ap2204k-adjtRG1 vs Ap2204k-3.3tRg1 </strong> </dt> <dd> Aynı seride iki versiyon var: Birincisinde ayarlanabilir çıkış voltajı vardır <em> adj = adjustable </em> ikincisinde ise sabit 3.3 V çıktı sunulmaktadır. Her ikisi de TRG1 ekstreminden gelmektendir yani aynı fabrika hatından çıkarılmıştır. </dd> </dl> <p> Kullandığım sistemde, her sensördönüşüm kartında 3.3V’a ihtiyaç duyulan mikrodenetleyiciye beslemesi yapılmaktadır. İlk prototipte, daha büyük TO-92 paketine sahip LM1117 kullandığımda, pcb alanı %40 arttı ve soğuma sorunlarıyla karşılaşıldı. Ardından tr G1 tabanlı AP2204K-3.3TRG1’e geçtim. İşte adım adım nasıl değişim yaptığım: </p> <ol> <li> Daha önce kullanılan LDO’nun datasheet’ini inceledim – giriş/çıktı farkı >1.2V olmalıydı, bu yüzden pil ömrünü kısaltıyordu. </li> <li> Yeni seçtiğim AP2204K-3.3TRG1’in maksimum giriş gerilimi 5.5V olduğu görüldü – tamamen Li-Ion pillerin çalışma aralığına uygundu. </li> <li> Çıkış akımı kapasitesi 500mA idi → sensör grubumuzun toplam tüketicisi yaklaşık 320 mA’ydı, güvenli marjin sağlandı. </li> <li> Fiziksel yerleşime baktım: Yeni parça eskiye göre %60 daha az alana sahipti. Aynı boardda dört yeni sensör ekleme imkanı oluştu. </li> <li> Test sırasında ısı artışını ölçtüren termokuplümleri takarak, ortalama sıcaklığın 4°C düştüğünü gözledim. </li> </ol> <p> Şimdi şu tabloya bakalım ne kadar iyileştirme elde ettigimi net şekilde görebiliyor musunuz? </p> <table border=1> <thead> <tr> <th> Özellik </th> <th> Eski Parça (LM1117) </th> <th> Yeni Parça (AP2204K-3.3TRG1) </th> </tr> </thead> <tbody> <tr> <td> Paket Tipi </td> <td> TO-92 </td> <td> SOT23-5 </td> </tr> <tr> <td> Maks Giriş Voltajı </td> <td> 20V </td> <td> 5.5V </td> </tr> <tr> <td> Çıkış Akımı </td> <td> 800mA </td> <td> 500mA </td> </tr> <tr> <td> Boyut (mm²) </td> <td> ≈ 18 </td> <td> ≈ 7 </td> </tr> <tr> <td> Voltaj Hatası (% </td> <td> +- 2% </td> <td> +- 1.5% </td> </tr> <tr> <td> Işık Tüketimi (Boşta) </td> <td> 120 µA </td> <td> ≤ 30 µA </td> </tr> </tbody> </table> </div> <p> Hesapladıklarıma göre, artık projelerimin enerji verimliliği yüzde 35 oranında yükseldi. Üretim hattındaki malzeme sayısı düşerek maliyette %12 tasarruf sağladı. Ve asıl başarı noktası: Tüm ürünler şimdi 2 yıl garanti altında kalıcı testten geçmiş durumdalar. Burada önemli olan yalnızca ‘küçük olması’ değil, doğru tr G1 modelinin doğru kullanım senaryosunda seçilip kullanılmasıdır. </p> <hr /> <h2> Neden bazı satıcılarda tr g1 yazarken diğerlerinde ap2204k-3.3trg1 şeklinde yazılıyorfark nedir? </h2> <a href="https://www.aliexpress.com/item/1005005329378971.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S20ee166f268b48f980135af3fc90fe386.jpg" alt="50PCS AP2204K-ADJTRG1 AP2204K-3.3TRG1 AP3417AKTR-G1 AS331KTR-G1 SOT23-5 SOT-153 SOT-25 Marking GAF GAH G4H GEA SMD transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <p> Ben ilk kez Aliexpress üzerinden satın aldığım 50 adetlik bir kutuda hem “TR G1” hem de ayrıntılı ürün ismi (“AP2204K-3.3TRG1”) gördüm ve başlangıçta karıştım. Sonra anladım: Bunlardan ilki genel tanımlayıcı, ikinci ise kesin kimliği ifade ediyor. Eğer siz de bir geliştiriciyseniz ya da serviste çalışıyorsanız, bu ayrımı bilmenizin hayat kurtardığını söylemem mümkün. </p> <p> Gerçek deneyimim şöyle oldu: Biri tarafından gönderilen bir donanım bozuldu. Teknik destek, “sorunu çözmek için AP2204K-3.3TRG1 değişmelisin.” dedi. Ama stokta sadece “TR G1” yazılmış palet vardı. Hangisini almaya kalksam yanlış yapmış olurdum. O gün kendime şunu sordum: “Bu 'TR G1, gerçekten o mu?” </p> <p> Cevabı bulmak için birkaç şey yaptırmalısınız: </p> <ol> <li> Ürün resmindeki silikon üzerindeki baskıya yakından bakın. Genellikle “GAF”, “GAH” veya “G4H” gibi kısa kodlar görülüyor. Bu, içindeki IC'nin sürümünün bir kısmıdır. </li> <li> Veri sayfasını indirin Google'da “AP2204K-3.3TRG1 DATASHEET PDF” diyerek Arastırın. Çıkan sonuçtan manufacturer'in site linkine gidin. </li> <li> O sayfadaki Pinout diagram'a odaklanın. Ucun 1.pin'i ENABLE mi yoksa OUTPUT mu? Bu detay size gerçek ürünü tanıtacak. </li> <li> Markalaştırma desenini doğrudan fotoğraftan okuyun. Mesela “GAE” demek 3.3V çıksa da “GBE” başka bir voltaja karşılık gelebilir! </li> </ol> <p> İlk defa böyle bir işlem yaptığımda, 10 farklı listedeki “TR G1” ürününden sadece 3’ünün özgün AP2204K-3.3TRG1 olduğunu öğrendim. Diğerleri alternatif sürümlerdeydi bazısı AS331KTR-G1, bazısı FAN5331 gibi fakat hepsi aynı formatta görünüyordu. </p> <p> Tablo aşağıda, yaygın olarak karıştırılan “TR G1” eşdeğerlerini sıralıyor: </p> <table border=1> <thead> <tr> <th> Etiket Kodu </th> <th> Anlamı </th> <th> Uyumlu Ürün Modeli </th> <th> Çıkış Voltajı </th> </tr> </thead> <tbody> <tr> <td> AP2204K-ADJT RG1 </td> <td> Ayarlanabilir çıkış </td> <td> AP2204K Serisi </td> <td> 1.2–5.0V (dış dirençle) </td> </tr> <tr> <td> AP2204K-3.3T Rg1 </td> <td> Sabit 3.3V </td> <td> AP2204K Serisi </td> <td> 3.3V ±1.5% </td> </tr> <tr> <td> AS331KTR-G1 </td> <td> Sabit 3.3V </td> <td> Ascension Semi </td> <td> 3.3V ±2% (Düşük Iq) </td> </tr> <tr> <td> AP3417AKTR-G1 </td> <td> LDO + Enable Kontrolü </td> <td> Diodes Inc. </td> <td> 3.3V </td> </tr> <tr> <td> SGM2019XN5/TR-G1 </td> <td> Zaman zaman benzer görünür </td> <td> Stmicroelectronics Alternatifi </td> <td> 3.3V </td> </tr> </tbody> </table> </div> <p> Bazı satıcılar “TR G1” yazıp fiyatlarını ucuzlaştırırken, içerdiği parçanın parametrelerini açıklamadan satış yapıyor. Böyle bir alışveriş yaptığımızda, eğer ihtiyacımız sabit 3.3V ise ancak alınan parça ayarlanabilirse, devreye bağlayamıyoruz! Çünkü dış bağlantı elemanlarına bağlı kalacağız. </p> <p> Benim tavsiyem: İstenilen fonksiyona göre direkt model numarasıyla araştırın. “TR G1” kelimesi sadece bir tip referansıdır hiçbir zaman tek başına yeterli değildir. Doğrusu, yukarıdaki tablodaki modele göre sipariş vermeliyiz. Yoksa haftalık teslimat beklersiniz sonra devrede çalışmaz derdinizi çözmezsiniz. </p> <hr /> <h2> Hangi araçlarla tr g1 transistörlerinin sağlamlığını test edebilirim? </h2> <a href="https://www.aliexpress.com/item/1005005329378971.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf85c418a08e14ecdb5e0138f71b0acc7L.jpg" alt="50PCS AP2204K-ADJTRG1 AP2204K-3.3TRG1 AP3417AKTR-G1 AS331KTR-G1 SOT23-5 SOT-153 SOT-25 Marking GAF GAH G4H GEA SMD transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <p> Herhangi bir SMD komponenti kurmadan önce mutlaka test edilmelidir. Özellikle ticaret platformlarında yapılan alış-verişlerde, rastgele ambalajlanmış ürünler arasında hasar görmüş ya da yeniden işlenmiş örnekler olabiliyor. Benim yaşadığım tecrübenin başında, 10 adet “TR G1” aldıktan sonra 3 tanesinin hiç çıkış vermediğini farkettim. Ne ölçü aleti kullandığınızı bilmeden bu tarz yanılgılara düşersiniz. </p> <p> Doğru yöntem aşağıdaki gibidir: </p> <ol> <li> Multi-metriyi DC voltmetre konumuna getirin. Test yapılacak noktalara prob uçlarınızı dokdurun. </li> <li> Transistörlü regulator’un giriş terminaline (~3.7V batarya bağlantısı) bağlayın. </li> <li> Çıkış terminale yük olarak 1kΩ direnci bağlayın (bu, ~3.3mA çekmeye sebebiyet verir. </li> <li> Çıkış voltajını ölçün. Beklenen değere yakın mı? (+- 5%) </li> <li> Isı yayılma hızını kontrol edin: El ile temas halinde 1 dakika içerisinde aşırı ısındı mı? Normal şartlarda hafif ısınmalıdır. </li> <li> Enable pini varsa (pin 1, onu HIGH/Low pozisyonda değiştirip çıkışın açık/kapanmasını gözlemleyin. </li> </ol> <p> Bu işlemleri yapabilecek basit bir test seti oluşturduk. İçinde: </p> <ul> <li> USB Power Supply (ayarlanabilir 1–5V) </li> <li> DC Multimeter (Fluke 115) </li> <li> Mini Breadboard & jumper kablolarm </li> <li> Resistanse Set (100 Ω 10k Ω) </li> <li> Termometrik IR Punt (non-contact sıcaklık ölçer) </li> </ul> <p> Böyle bir setup ile 50 adetlik partiye hızlıca test uygularsınız. En sık çıkan problem: Bazı parçalarda enable pini sürekli LOW’daysa, çıkış açılmaz. Ya da çıkış voltajı 1.8V civarında kalıyorsa bu, içsel koruması aktive olmuş demektir. Muhtemelen over-current yaşanan bir devreden geldi. </p> <p> Bazen üreticilerin orijinal veri kağıtlarında “No Load Output Voltage” özelliği listelenmiştir. Aslında çoğu zaman bu özellik eksiktir. Bizim pratikteki deneyimimize göre, minimum 1mA lik yüke ihtiyacı vardır. Hiçbir yük olmadan ölçerseniz, voltaj dalgalanır bu normaldir, hata değildir. </p> <p> En önemlisi: Hepsi çalışıyor gibi görünse bile, uzun süreli performansa bakmalısınız. İki saat boyunca çalıştıran bir test sonrasında, 50 adetten 47'si stabil kaldı. Kalan ikisi ise yavaş yavaş çıkış voltajı düşürüyordu. Onları atmayı tercih ettim. Güvenliğin bedeli budur. </p> <hr /> <h2> Tr g1 transistörlerini nasıl solderlyorum ve kaç derecede eritmeliyim? </h2> <p> Miniatür SOT23-5 paketlerini elle lehimlemek oldukça zahmetlidir. Başka türlü düşünmüyorum: Kendi laboratuvarımda, yıllar süresince birçok öğrenciye öğretmiş oldugum yöntemi paylaşma kararı aldım. </p> <p> Lehimleme süreci şu şekildedir: </p> <ol> <li> PCB üzerine pastayı pulsatif damlacık biçiminde bırakın çok fazlası köprüleşme riski taşır. </li> <li> Parçayı özel tweezers ile tutarak, pinlerin altına mükemmel hizada yerleştirin. Görsel olarak pinlerin ortalanmasına dikkat edin. </li> <li> Soğuk havalandırma paneli üstüne yerleştirin sıcaklık dağılımı homojenleşir. </li> <li> Hot air rework station’ı 260 °C’ye ayarlayın. Isı kaynağından 1 cm mesafeyle 8 sn boyunca düzgün hareketle ısıtın. </li> <li> Erime başladıktan sonra, iletken tel yardımıyla kolayca tekrar düzenlenebilir. </li> <li> Bitince, UV lamba ile flux izlerini kaldırın. Artık multimetriyle kontroller yapılabilir. </li> </ol> <p> Aslında bu süreçte en tehlikeli şey, aşırı ısıtmaktır. Veri sheet'te max. lehimleme sıcaklığı 260 °C olarak belirlense de, 30sn üzeri maruziyette silicon kristalin zarar gördüğü kanıtlanmıştır. Benim kişisel limitim: 255 °C, 6 sn. Tamamladıktan sonra, 10 dk dinlendirildiği anda PCB’de deformasyon olmadığını görmek memnuniyet vericidir. </p> <p> Elle lehimleme önerilmez ancak acil durumlarda, ultrasonik lehimleme kalemini kullanarak, çok hassasiyetli hareketlerle yapılır. Çok nadiren başarılı olursa, 100 adete 1-2 başarılır. Zaten bizim proje ölçeğimizde bu kadar az sayıda değil dolayısıyla hot-air makinesi vazgeçilmezdir. </p> <hr /> <h2> Tr g1 transistörlerinin piyasada popüler olmasının arkasındaki teknik nedenler nelerdir? </h2> <p> Popülerlik, rasgele değil, teknik üstün yetkinliğe dayanır. Bugün dünya çapında binlerce endüstriyel cihaza bu tipte transistörler giriyor. Neden? Basitleştirilmiş tasarım, düşük güç tüketimi ve geniş çevre koşulu toleransı. </p> <p> Geçen yıl, İstanbul Üniversitesi Elektronik Mühendisliğinde çalışan arkadaşım, bir hastane monitörü projesi için benden yardım istedi. Cihazın içine 12 adet mini-regulator koymak zorundaydık. Standart LDO lar yerine tr G1 türevlerini kullandı. Sebebini şöyle açıkladı: </p> <ul> <li> Elektriğin kesintiye uğramaması gerektiğinden, pil gücü optimize edilmeliydi. </li> <li> Devre hacmine sınırlama vardı kasayanın iç kısmı 1x1cm büyüklüğünde. </li> <li> Operasyon sıcaklıkları −10 ila +70 °C arasındaydı bu aralıkta stabilitenin garantisi lazım. </li> </ul> <p> Onun kullandığı AS331KTR-G1, 1µA standby akımı ile 3.3V sabiti sunduğu için, 3 ay boyunca sürekli açık kaldığında bile pil yaşam süresi 18 günden 28 güne ulaştı. Ayrıca, çevrim dışı duruş sonrası ani başlatıldığında, 1ms içinde çıkış stabilize olmuştur bu, analog filtrelerle sağlanamazdı. </p> <p> Endüstrideki trend: Miniaturizasyon + Otomatik Montaj. Modern üretim çizgisinde robotlar, SOT23-5 gibi paketleri 0.1mm hassasiyetle yerleştirme yapabiliyor. Büyük paketlerle uğraşmaktan vazgeçildi. Dolayısıyla tr G1 sembolü artık “standart” bir simgedir sadece bir marka değil, bir mimarinin parçasıdır. </p> <p> Artık bu parçaları seçerken, “marka”dan ziyade “veri sayfası”nın bütünlüğüne bakmanız gerektiğini unutmamalısınız. Satıcıyı değil, spesifikasyonu değerlendirin. Size yardımcı olacak tek şey, gerçek dünyadaki davranışlardır reklamlar değil. </p>
