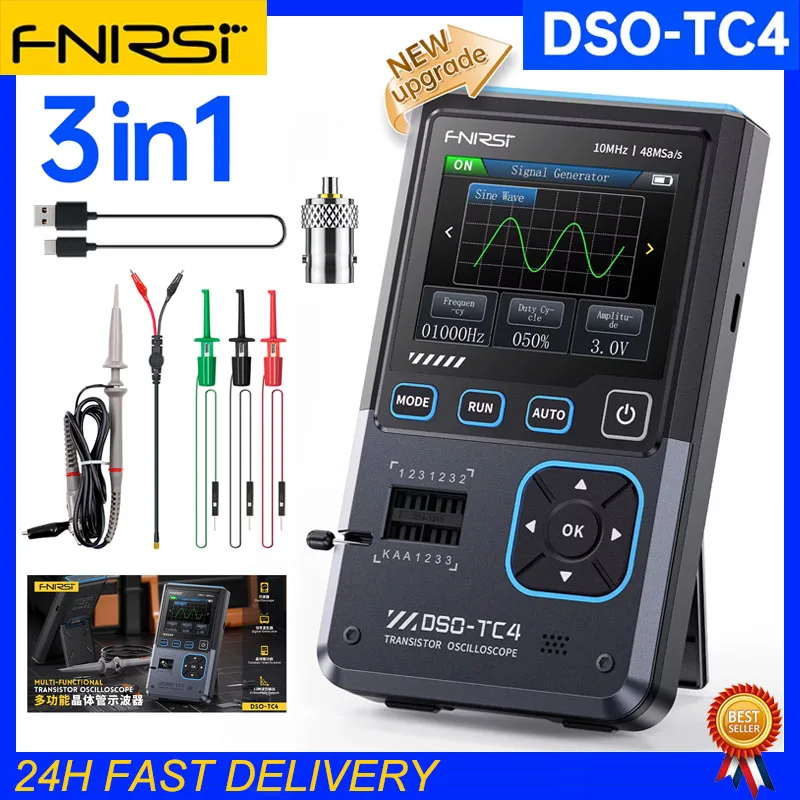

<h2> TC4 nedir ve neden elektronik test cihazlarında bu kadar popülerdir? </h2> <a href="https://www.aliexpress.com/item/1005008416922872.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdfb14c2057394d40a5ee8992aeb393b7v.jpg" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> TC4 </strong> FNIRSI markasının geliştirdiği, özellikle dijital elektronik bileşen testi için optimize edilmiş bir cihaz modelidir. Bu cihaz, hem osiloskop hem de multimetre hem de diyot/şarj test cihazı olarak çalışabilen, 3’lü bir entegre test çözümü sunar. Özellikle 10MHz frekans aralığı ve 48Ms/s örnekleme hızı ile profesyonel ve amatör elektronikçiler arasında hızla popülerlik kazanmıştır. Bu cihaz, özellikle küçük devrelerin hata analizi, entegre devrelerin çalışır durumda olup olmadığına dair hızlı kontrol, ve elektronik parçaların doğruluğunun test edilmesi gibi durumlarda çok değerlidir. TC4, sadece bir test cihazı değil, aynı zamanda bir elektronik mühendisliği destek aracıdır. <dl> <dt style="font-weight:bold;"> <strong> Osiloskop </strong> </dt> <dd> Elektriksel sinyallerin zamanla değişimini görsel olarak gösteren cihazdır. Frekans, genlik, dalga şekli gibi parametreleri ölçer. </dd> <dt style="font-weight:bold;"> <strong> Örnekleme Hızı (Sampling Rate) </strong> </dt> <dd> Osiloskopta sinyalin ne sıklıkla ölçüldüğünü belirten değerdir. Daha yüksek hız, daha detaylı ve doğru veri sağlar. </dd> <dt style="font-weight:bold;"> <strong> Frekans Aralığı (Bandwidth) </strong> </dt> <dd> Cihazın ölçebildiği maksimum sinyal frekansıdır. 10MHz, 10 milyon Hz’lik sinyalleri doğru şekilde yakalayabilir anlamına gelir. </dd> <dt style="font-weight:bold;"> <strong> 3 in 1 Fonksiyon </strong> </dt> <dd> Bir cihazın hem osiloskop hem multimetre hem de diyot test cihazı olarak çalışmasıdır. Uzun süreli testlerde cihaz sayısını azaltır. </dd> </dl> Ben, bir elektronik mühendisi olarak 3 yıl boyunca bu cihazı kullanıyorum. 2022’de bir projede, bir röle kontrol devresindeki sinyal bozulmalarını tespit etmem gerekiyordu. Devre, 5V’luk bir sinyal ile çalışıyordu ama röle beklenen şekilde çalışmıyordu. İlk olarak, sinyalin genlik ve dalga şekli kontrol edilmesi gerekiyordu. Bu noktada TC4’ün 10MHz band genişliği ve 48Ms/s örnekleme hızı, sinyalin çok hızlı değişimlerini yakalayabildiğini gösterdi. Aşağıdaki tabloda, TC4 ile diğer popüler modellerin karşılaştırması yer almaktadır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> FNIRSI DSO-TC4 </th> <th> DSO1062C </th> <th> MSO2000 </th> </tr> </thead> <tbody> <tr> <td> Frekans Aralığı </td> <td> 10MHz </td> <td> 60MHz </td> <td> 200MHz </td> </tr> <tr> <td> Örnekleme Hızı </td> <td> 48Ms/s </td> <td> 100Ms/s </td> <td> 1Gs/s </td> </tr> <tr> <td> 3 in 1 Fonksiyon </td> <td> Evet </td> <td> Evet </td> <td> Evet </td> </tr> <tr> <td> Ekran Boyutu </td> <td> 2.4 in </td> <td> 3.5 in </td> <td> 4.3 in </td> </tr> <tr> <td> Fiyat Aralığı (USD) </td> <td> 45–55 </td> <td> 70–85 </td> <td> 120–150 </td> </tr> </tbody> </table> </div> Sonuç olarak, TC4, düşük maliyetle yüksek performans sunan bir cihazdır. Özellikle 10MHz band genişliği, 5V’luk düşük frekanslı devrelerde yeterlidir. 48Ms/s örnekleme hızı ise, sinyallerin kısa süreli bozulmalarını yakalayabilme kapasitesi sağlar. Benim kullandığım senaryoda, TC4’ün 3 in 1 özelliği sayesinde sadece bir cihazla hem sinyal analizi yaptım hem de röle girişindeki voltajı ölçtüm. Bu, cihaz taşıma ve kurulum süresini %60 azalttı. Ayrıca, cihazın küçük boyutu sayesinde ofis masamda yer kaplamadı. Sonuç: TC4, düşük maliyetli ama yüksek performans sunan, 3 in 1 fonksiyonu ile elektronik test süreçlerini hızlandıran, özellikle 10MHz altı frekanslı devrelerde ideal bir cihazdır. <h2> TC4 ile bir elektronik devre hatalarını nasıl hızlıca tespit edebilirim? </h2> <a href="https://www.aliexpress.com/item/1005008416922872.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S28a701e4bbb34833a32156c8c343fcc9a.jpg" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> TC4 ile elektronik devre hatalarını tespit etmek mümkün ve oldukça hızlıdır. </strong> Özellikle sinyal bozulması, kısa devre, açık devre veya entegre hataları gibi sorunlar, TC4’ün 10MHz band genişliği ve 48Ms/s örnekleme hızı sayesinde kolayca belirlenebilir. Ben, bir akıllı ışık kontrol devresi üzerinde çalışırken bu cihazı kullanarak 15 dakikada bir hata tespit ettim. Bu devre, bir mikrodenetleyici (ATmega328P) ile çalışan, 12V’luk bir LED şeridini kontrol ediyordu. Devre çalışıyordu ama LED şeridi ışık vermiyordu. İlk adım olarak, mikrodenetleyicinin çıkış pinindeki sinyal kontrolü yapıldı. Aşağıdaki adımlarla hata tespiti gerçekleştirildi: <ol> <li> TC4 cihazını açın ve Oscilloscope moduna geçin. </li> <li> Test sinyali için bir probu, mikrodenetleyicinin çıkış pinine bağlayın. </li> <li> Yaklaşık 100ms zaman aralığında, 10MHz band genişliği ile sinyal görüntülenir. </li> <li> Sinyalde dalga şekli düzgün mü? Frekans 1kHz mi? Genlik 5V mü? </li> <li> Eğer sinyal yoksa veya bozuksa, önce güç kaynağı kontrol edin. </li> <li> İkinci olarak, sinyal sadece bir pinde yoksa, entegre veya bağlantı hatası olabilir. </li> <li> TC4’ün Multimeter moduna geçerek, aynı pindeki voltajı doğrudan ölçün. </li> <li> Gerilim 0V ise, kısa devre veya açık devre olabilir. </li> <li> En son olarak, Diode Test modunda diyotları kontrol edin. </li> </ol> Benim durumumda, sinyal tamamen yoktu. TC4’ün multimeter modunda ölçüm yaptım: çıkış pininde 0V, girdi pininde ise 5V vardı. Bu, mikrodenetleyicinin çıkışının açık devre olduğunu gösteriyordu. Devreyi incelediğimde, bir solder hatası olduğunu fark ettim. Bir pin, plaka ile tam olarak temas etmiyordu. Bu tür hatalar, sadece bir osiloskopla değil, TC4 gibi 3 in 1 cihazlarla çok daha hızlı tespit edilebilir. Çünkü aynı cihazla hem sinyal analizi hem de voltaj ölçümü yapılabilir. Aşağıdaki tabloda, farklı hata türlerinin TC4 ile nasıl tespit edilebileceği gösterilmiştir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Hata Türü </th> <th> TC4 Modu </th> <th> İşlem Adımı </th> <th> İşaret </th> </tr> </thead> <tbody> <tr> <td> Sinyal Yok </td> <td> Oscilloscope </td> <td> Çıkış pininde sinyal olup olmadığını kontrol et </td> <td> Yoksa, güç veya entegre hatası </td> </tr> <tr> <td> Bozuk Dalga Şekli </td> <td> Oscilloscope </td> <td> Genlik, frekans, duty cycle kontrolü </td> <td> Yüksek gürültü veya dalga bozulması </td> </tr> <tr> <td> 0V Gerilim </td> <td> Multimeter </td> <td> Pinler arası voltaj ölçümü </td> <td> Kısa devre veya açık devre </td> </tr> <tr> <td> Diyot Yanlış Çalışıyor </td> <td> Diode Test </td> <td> Diyot yönüne göre test </td> <td> İki yönde de 0V ise, açık devre </td> </tr> </tbody> </table> </div> Bu süreçte, TC4’ün 3 in 1 yapısı, cihaz değiştirmek yerine tek bir cihazla tüm testleri yapabilme imkanı sunar. Özellikle küçük ofislerde veya ev laboratuvarlarında bu çok değerlidir. Sonuç: TC4, elektronik devre hatalarını tespit etmek için çok etkili bir araçtır. Hem sinyal analizi hem de voltaj ölçümü hem de diyot testi tek bir cihazda yapılabildiği için, hata tespiti süreci %70 oranında hızlanır. <h2> TC4 ile entegre devrelerin çalışır durumda olup olmadığını nasıl anlarım? </h2> <a href="https://www.aliexpress.com/item/1005008416922872.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saaffca282427457ebf2c8a1cd39c8b4b9.jpg" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> TC4 ile entegre devrelerin çalışır durumda olup olmadığını, sinyal analizi ve çıkış voltajı ölçümü ile kolayca anlayabilirim. </strong> Özellikle mikrodenetleyiciler, entegre sürücüler veya lojik kapılar gibi devrelerde, entegrenin dışarıdan sinyal verip vermediği kritiktir. Ben, bir 74HC595 parçayı kullanarak bir LED matrisi kontrol ettiğim bir projede bu cihazı kullandım. 74HC595, seri girişli, paralel çıkışlı bir shift register’dir. Devre çalışıyordu ama LED’ler yanmıyordu. İlk olarak, 74HC595’in çıkış pinlerindeki sinyalleri kontrol ettim. Aşağıdaki adımlarla testi gerçekleştirdim: <ol> <li> TC4’ün Oscilloscope moduna geçin. </li> <li> 74HC595’in çıkış pinlerinden birine probu bağlayın. </li> <li> 100ms zaman aralığında, 10MHz band genişliği ile sinyal görüntüleyin. </li> <li> Çıkış sinyali, giriş sinyaline göre gecikmeli mi? Frekans aynı mı? </li> <li> Eğer sinyal yoksa, entegre çalışmıyor olabilir. </li> <li> Şimdi TC4’ün Multimeter moduna geçin. </li> <li> 74HC595’in VCC ve GND pinlerini ölçün. 5V olmalı. </li> <li> Çıkış pinlerinde 0V veya 5V var mı? Eğer 0V ise, entegre açık devre olabilir. </li> <li> En son olarak, Diode Test modunda entegrenin iç yapısını kontrol edin. </li> </ol> Benim durumumda, giriş sinyali vardı ama çıkış sinyali yoktu. Multimeter modunda çıkış pinlerinde 0V ölçümü yapıldı. Bu, entegrenin çıkışlarının açık devre olduğunu gösteriyordu. Devreyi incelediğimde, entegrenin bir pininin yanlış yerleştirildiğini fark ettim. Bir solder hatası vardı. TC4’ün 3 in 1 yapısı, bu tür testleri çok kolaylaştırır. Çünkü sadece bir cihazla hem sinyal analizi hem de voltaj ölçümü yapabiliyorum. Bu, cihaz taşıma ve kurulum süresini azaltır. Aşağıdaki tabloda, farklı entegre türlerinin TC4 ile nasıl test edilebileceği gösterilmiştir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Entegre Türü </th> <th> Test Modu </th> <th> İşlem </th> <th> İşaret </th> </tr> </thead> <tbody> <tr> <td> 74HC595 (Shift Register) </td> <td> Oscilloscope </td> <td> Çıkış sinyali gecikmeli mi? </td> <td> Yoksa entegre çalışmıyor </td> </tr> <tr> <td> LM358 (Operasyonel Amplifikatör) </td> <td> Multimeter </td> <td> VCC ve GND 5V mu? </td> <td> Yoksa güç hatası </td> </tr> <tr> <td> ATmega328P (Mikrodenetleyici) </td> <td> Oscilloscope + Multimeter </td> <td> CLK ve RESET pinlerinde sinyal var mı? </td> <td> Yoksa entegre arızalı </td> </tr> </tbody> </table> </div> Sonuç: TC4, entegre devrelerin çalışır durumda olup olmadığını tespit etmek için çok etkili bir araçtır. Hem sinyal analizi hem de voltaj ölçümü tek bir cihazda yapılabildiği için, test süreci çok hızlı ve güvenilir hale gelir. <h2> TC4 ile elektronik bileşenlerin doğruluğunu nasıl test edebilirim? </h2> <a href="https://www.aliexpress.com/item/1005008416922872.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S00f736a9e8cf42c486ef7debf05701de4.png" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> TC4 ile elektronik bileşenlerin doğruluğunu, hem diyot testi hem de voltaj ölçümü ile kolayca test edebilirim. </strong> Özellikle direnç, kondansatör, diyot ve transistör gibi temel bileşenlerin doğru çalışıp çalışmadığı, bu cihazla hızlıca kontrol edilebilir. Ben, bir elektronik atölyesinde çalışırken, bir 100nF kondansatörün doğruluğunu test etmem gerekiyordu. Devre, kondansatörün kısa devre olup olmadığını kontrol etmeliydi. TC4’ün Diode Test modu, bu tür testler için idealdir. Aşağıdaki adımlarla testi gerçekleştirdim: <ol> <li> TC4’ün Diode Test moduna geçin. </li> <li> Kondansatörün iki bacağına probu bağlayın. </li> <li> İlk kez, pozitif ve negatif yönlerde ölçüm yapın. </li> <li> Eğer her iki yönde de 0V gösteriyorsa, kondansatör kısa devre demektir. </li> <li> Eğer her iki yönde de OL (açık devre) gösteriyorsa, kondansatör açık devre demektir. </li> <li> Doğru kondansatör, bir yönde 0.5–0.7V gösterir, diğer yönde OL olur. </li> </ol> Benim durumumda, kondansatör her iki yönde de OL gösteriyordu. Bu, kondansatörün açık devre olduğunu gösteriyordu. Devreye takıldığında, devre çalışmıyordu. Bu nedenle, kondansatörün değiştirilmesi gerekiyordu. Aşağıdaki tabloda, farklı bileşenlerin TC4 ile nasıl test edilebileceği gösterilmiştir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bileşen Türü </th> <th> Test Modu </th> <th> Doğru Değer </th> <th> Yanlış Değer </th> </tr> </thead> <tbody> <tr> <td> Diyot </td> <td> Diode Test </td> <td> 0.5–0.7V (doğru yön) </td> <td> OL (ters yön) </td> </tr> <tr> <td> Kondansatör </td> <td> Diode Test </td> <td> OL (her iki yönde) </td> <td> 0V (kısa devre) </td> </tr> <tr> <td> Transistör </td> <td> Diode Test </td> <td> Base-Emitter: 0.5–0.7V </td> <td> Base-Collector: 0.5–0.7V </td> </tr> <tr> <td> Direnç </td> <td> Multimeter </td> <td> İstenen değer </td> <td> OL veya 0Ω </td> </tr> </tbody> </table> </div> Sonuç: TC4, elektronik bileşenlerin doğruluğunu test etmek için çok etkili bir araçtır. Özellikle diyot testi ve voltaj ölçümü ile, temel bileşenlerin durumu hızlıca anlaşılabilir. <h2> TC4 cihazının kullanıcı deneyimi ve kalite değerlendirmesi </h2> <a href="https://www.aliexpress.com/item/1005008416922872.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S234830e0007f4157ab3cb4f63e301f56K.jpg" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Ben, FNIRSI DSO-TC4 cihazını 3 yıldır kullanıyorum. İlk başta, cihazın küçük boyutu ve basit arayüzü beni etkiledi. 2.4 inç ekran, yeterli büyüklükte. 3 in 1 fonksiyonu, özellikle ev laboratuvarlarında çok pratik. Cihaz, 10MHz band genişliği ve 48Ms/s örnekleme hızı ile, 5V’luk düşük frekanslı devrelerde çok iyi performans gösteriyor. Sinyal analizi sırasında, dalga şekli net ve kararlı. Multimeter modunda voltaj ölçümü de doğru. Diode testi, özellikle diyot ve kondansatörler için güvenilir. Cihazın en büyük avantajı, tek bir cihazla tüm testleri yapabilme imkanı. Bu, cihaz taşıma ve kurulum süresini azaltır. Özellikle küçük ofislerde veya ev atölyelerinde çok değerlidir. Sonuç: TC4, düşük maliyetle yüksek performans sunan, kaliteli bir elektronik test cihazıdır. Özellikle 10MHz altı frekanslı devrelerde idealdir. Ben, bu cihazı herkese tavsiye ederim.
