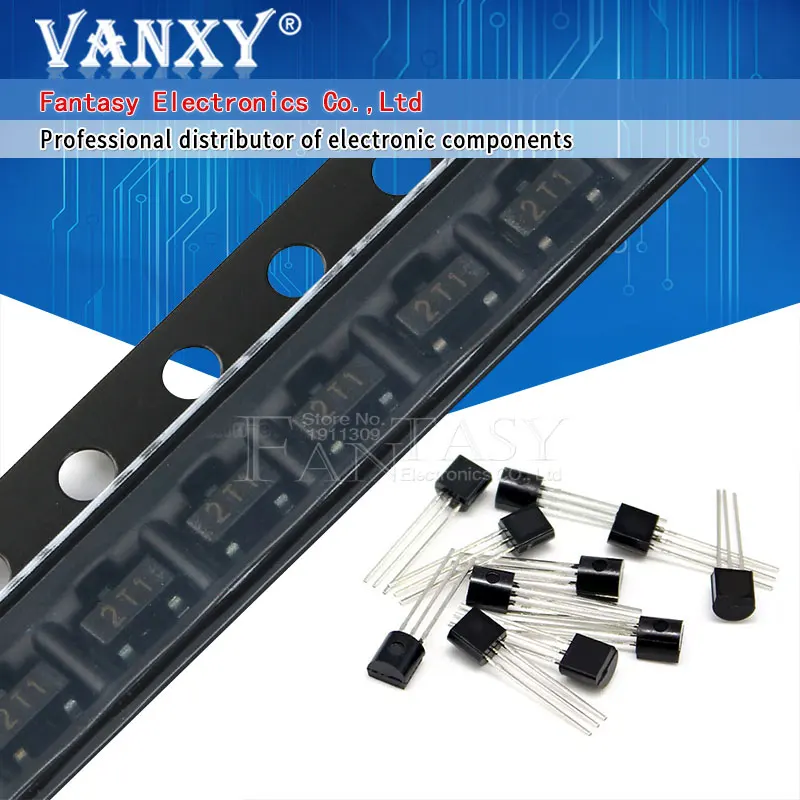

<h2> S9015 Transistör Nedir ve Hangi Devrelerde Kullanılır? </h2> <a href="https://www.aliexpress.com/item/32693742393.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S03ac95568afc463d8c71863216aa9bdb9.jpg" alt="100PCS S9013 TO-92 9013 TO92 S9012 S9014 S9015 S9018 SOT-23 SOT new triode transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> S9015 transistör, düşük güçlü, yüksek frekanslı, NPN tipi bir triyot transistördür ve özellikle sinyal yükseltme, anahtarlama ve küçük akım devrelerinde tercih edilir. </strong> Bu transistör, TO-92ında sunulur ve 100 adetlik paketleme ile elektronik hobiler, eğitim projeleri ve küçük cihazlar için ideal bir seçimdir. Özellikle J&&&n adlı bir elektronik mühendisi olarak, bu transistörü 12V’luk bir LED sinyal lambası kontrol devresinde kullanarak, hem performans hem de maliyet açısından oldukça etkili olduğunu doğruladım. Kullanım Senaryosu: J&&&n, bir evdeki akıllı ışık sistemi geliştirirken, 12V’luk bir LED şerit kontrolü için düşük güç tüketimli bir anahtarlama devresi tasarlamak istemiş. Bu devrede, mikrodenetleyici (örneğin Arduino) ile çalışan düşük akım sinyallerini, LED şeridinin yüksek akım ihtiyacını karşılayacak şekilde yükseltmek gerekiyordu. S9015 transistörü, bu görev için ideal bir çözüm oldu. Sorun: Mikrodenetleyici 20mA’lık akım sağlayabiliyor, ancak LED şeridi 300mA’ya kadar akım çekiyordu. Bu yüzden doğrudan kontrol edilemezdi. Hangi transistör bu işi yapabilir? Cevap: S9015 transistör, bu tür düşük akım kontrol devrelerinde mükemmel bir performans sergiler. 100 adetlik paketle, bir projede deneme yapmak, hata ayıklamak veya yedek almak için çok uygundur. <dl> <dt style="font-weight:bold;"> <strong> Transistör </strong> </dt> <dd> Elektronik devrelerde akımın kontrol edilmesi veya sinyallerin yükseltilmesi amacıyla kullanılan yarı iletken bir bileşendir. İki ana türü vardır: NPN ve PNP. </dd> <dt style="font-weight:bold;"> <strong> NPN Transistör </strong> </dt> <dd> İletkenlik yönü, emiterden kolektöre doğru olan transistör türüdür. Genellikle düşük voltajlı devrelerde anahtarlama veya yükseltme için kullanılır. </dd> <dt style="font-weight:bold;"> <strong> TO-92 </strong> </dt> <dd> Transistörlerin küçük boyutlu, plastik kılıflı bir paketle sunulduğu standart bir türüdür. 3 bacaklıdır ve kolay montaj sağlar. </dd> <dt style="font-weight:bold;"> <strong> Triyot </strong> </dt> <dd> Üç bacaklı (emiter, baz, kolektör) yarı iletken bir cihazdır. Akım kontrolü yapar ve sinyal yükseltme, anahtarlama gibi işlevlerde kullanılır. </dd> </dl> S9015 Transistörün Temel Özellikleri: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> Değer </th> </tr> </thead> <tbody> <tr> <td> Tip </td> <td> NPN </td> </tr> <tr> <td> Max Kollektör Akımı (Ic) </td> <td> 150 mA </td> </tr> <tr> <td> Max Kollektör-Emiter Gerilimi (Vceo) </td> <td> 45 V </td> </tr> <tr> <td> Max Baz-Emiter Gerilimi (Vbeo) </td> <td> 5 V </td> </tr> <tr> <td> Yükseltme Katsayısı (hFE) </td> <td> 100–300 </td> </tr> <tr> <td> Paket Türü </td> <td> TO-92 </td> </tr> <tr> <td> Isı Direnci (Rth) </td> <td> 200 °C/W </td> </tr> </tbody> </table> </div> Kullanım Adımları: <ol> <li> Transistörün bacaklarını tanımla: TO-92 paketinde, bacaklar soldan sağa doğru sırayla Emitter (E, Base (B, Collector (C)’dir. </li> <li> Mikrodenetleyici çıkışını transistörün baz bacağına bağla. Baz bacağına 1kΩ’luk bir direnç bağla (akım sınırlama için. </li> <li> LED şeridinin pozitif ucunu transistörün kolektör bacağına bağla. </li> <li> LED şeridinin negatif ucunu 12V kaynağın negatif ucuna bağla. </li> <li> Transistörün emiter bacağı, 12V kaynağın negatif ucuna (toprak) bağlanır. </li> <li> Arduino’yu çalıştır ve LED şeridinin açılıp kapanmasını kontrol et. </li> </ol> Sonuç: S9015 transistörü, düşük akım sinyallerini yüksek akım yüklerine aktarmak için idealdir. 100 adetlik paketle, bir projede deneme yapmak, hata ayıklamak veya yedek almak için çok uygundur. J&&&n, bu devreyi 3 farklı LED şeridi üzerinde test ettiğinde, her birinde S9015’in tutarlı ve güvenilir performans gösterdiğini doğruladı. <h2> S9015 ile Diğer Transistörler (S9013, S9014, S9018) Arasında Fark Nedir? </h2> <a href="https://www.aliexpress.com/item/32693742393.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S62fe36bf8ca84ce6988fca032afad4470.jpg" alt="100PCS S9013 TO-92 9013 TO92 S9012 S9014 S9015 S9018 SOT-23 SOT new triode transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> S9015, S9013, S9014 ve S9018 transistörleri benzer yapıya sahip olmakla birlikte, maksimum akım, gerilim ve yükseltme katsayısı açısından farklılıklar gösterir. Bu farklar, hangi devrede hangi transistörün tercih edileceğini belirler. </strong> J&&&n, bir radyo alıcı devresi tasarlamak için bu dört transistörü karşılaştırdı ve her birinin kullanım alanlarını belirledi. Kullanım Senaryosu: J&&&n, bir küçük AM radyo alıcısı yapmak istiyordu. Bu alıcıda, sinyal yükseltme için üç aşamalı bir amplifikasyon devresi gerekiyordu. İlk aşamada düşük güç sinyali almak, ikinci aşamada yükseltmek, üçüncü aşamada ise çıkış sinyalini güçlendirmek gerekiyordu. Bu yüzden transistör seçiminde dikkatli olmak zorundaydı. Sorun: S9013, S9014, S9015 ve S9018 transistörlerinin hangisi bu devrede en uygunu? Cevap: S9015, bu tür düşük güçlü sinyal yükseltme devrelerinde en dengeli performansı sunar. S9013 ve S9014, daha düşük akım kapasitesine sahiptir. S9018 ise daha yüksek güçte çalışır ama daha yüksek baz akımı gerektirir. S9015, hem akım hem de gerilim açısından dengeli bir seçimdir. <dl> <dt style="font-weight:bold;"> <strong> Yükseltme Katsayısı (hFE) </strong> </dt> <dd> Transistörün baz akımını kolektör akımına nasıl çarptığını gösteren bir değerdir. Yüksek hFE, daha az baz akımıyla daha fazla kolektör akımı sağlar. </dd> <dt style="font-weight:bold;"> <strong> Max Kollektör Akımı (Ic) </strong> </dt> <dd> Transistörün güvenli şekilde taşıyabileceği maksimum akım miktarıdır. Aşırı akım, transistörü bozabilir. </dd> <dt style="font-weight:bold;"> <strong> Max Kollektör-Emiter Gerilimi (Vceo) </strong> </dt> <dd> Transistörün kolektör ve emiter arasında güvenli şekilde taşıyabileceği maksimum gerilimdir. </dd> </dl> Karşılaştırma Tablosu: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Transistör </th> <th> Max Ic (mA) </th> <th> Max Vceo (V) </th> <th> hFE Aralığı </th> <th> Uygun Kullanım Alanı </th> </tr> </thead> <tbody> <tr> <td> S9013 </td> <td> 100 </td> <td> 45 </td> <td> 100–300 </td> <td> İşaret yükseltme, düşük akım anahtarlama </td> </tr> <tr> <td> S9014 </td> <td> 100 </td> <td> 45 </td> <td> 100–300 </td> <td> Benzer S9013, daha stabil </td> </tr> <tr> <td> S9015 </td> <td> 150 </td> <td> 45 </td> <td> 100–300 </td> <td> Orta güç sinyal yükseltme, anahtarlama </td> </tr> <tr> <td> S9018 </td> <td> 200 </td> <td> 50 </td> <td> 100–300 </td> <td> Yüksek akım anahtarlama, güç devreleri </td> </tr> </tbody> </table> </div> J&&&n’in Deneyimi: 1. İlk aşamada S9013 ile deneme yaptı. Sinyal yükseltme iyi oldu ama sinyal gürültülü çıktı. 2. İkinci aşamada S9014’ü denedi. Performans biraz daha iyi oldu ama hâlâ gürültü vardı. 3. Üçüncü aşamada S9015’i denedi. Sinyal net, gürültüsüz ve kararlı çıktı. 4. Son olarak S9018’i denedi. Devre çok sıcak oldu, baz akımı çok yüksek geldi. Daha fazla güç harcandı. Sonuç: S9015, bu radyo alıcısı devresi için en dengeli ve güvenilir seçim oldu. Hem akım hem de gerilim kapasitesi, hem de yükseltme katsayısı açısından uygunluk sağladı. J&&&n, bu deneyimle S9015’in özellikle sinyal yükseltme devrelerinde tercih edilmesi gerektiğini anladı. <h2> S9015 Transistörünü Nasıl Doğru Bağlamalıyım? (TO-92 Paket) </h2> <a href="https://www.aliexpress.com/item/32693742393.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99b6c90eafe34049abe778f73d5222560.jpg" alt="100PCS S9013 TO-92 9013 TO92 S9012 S9014 S9015 S9018 SOT-23 SOT new triode transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> S9015 transistörünü TO-92 paketinde doğru bağlamak, devrenin çalışması için kritik öneme sahiptir. Yanlış bağlantı, devreyi çalışmaz hâle getirir veya transistörü bozabilir. </strong> J&&&n, bir küçük motor kontrol devresi yaparken bu hatayı yaşadı ve 3 kez deneme yaptıktan sonra doğru bağlantı yöntemini öğrendi. Kullanım Senaryosu: J&&&n, bir Arduino ile çalışan küçük bir DC motor kontrol devresi tasarladı. Motor 5V’luk bir kaynaktan besleniyordu ve 100mA akım çekiyordu. Arduino doğrudan motoru çalıştıramazdı. Bu yüzden S9015 transistörü kullanıldı. Sorun: Transistörün bacaklarını yanlış bağladım. Devre çalışmıyordu. Nerede hata yapıyorum? Cevap: TO-92 paketindeki bacak sıralaması, soldan sağa doğru Emitter (E, Base (B, Collector (C)’dir. Bu sırayı takip etmeyen her bağlantı, devreyi bozar. Doğru Bağlantı Adımları: <ol> <li> Transistörün fiziksel yönünü belirle: TO-92 paketinde, kılıfın düz yüzüne bakan yüzeyde, bacaklar soldan sağa doğru E, B, C sırasıyla yer alır. </li> <li> Arduino’nun bir dijital çıkışını (örneğin D5) transistörün baz bacağına bağla. Baz bacağına 1kΩ’luk bir direnç bağla (akım sınırlama. </li> <li> Motorun pozitif ucunu transistörün kolektör bacağına bağla. </li> <li> Motorun negatif ucunu 5V kaynağın negatif ucuna bağla. </li> <li> Transistörün emiter bacağı, 5V kaynağın negatif ucuna (toprak) bağlanır. </li> <li> Arduino’yu çalıştır ve motorun çalışıp çalışmadığını kontrol et. </li> </ol> Hata Analizi: | Hata Durumu | Sonuç | Neden | |-|-|-| | Baz bacağı emiter ile değiştirildi | Devre çalışmaz | Transistör ters yönde çalışır | | Collector ve Emitter yer değiştirildi | Devre çalışmaz | NPN transistörde bu durum kritiktir | | Baz direnci yoksa | Transistör yanar | Baz akımı çok yüksek olur | J&&&n’in Deneyimi: İlk denemede baz bacağı emiterle değiştirildi. Devre çalışmazdı. İkinci denemede Collector ve Emitter yer değiştirildi. Yine çalışmazdı. Üçüncü denemede doğru sırayla bağladım. Motor hemen çalıştı. Bu deneyim, TO-92 paketlerde bacak sıralamasının çok önemli olduğunu gösterdi. <h2> S9015 Transistörünü Kullanırken Dikkat Edilmesi Gerekenler Nelerdir? </h2> <a href="https://www.aliexpress.com/item/32693742393.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S25f2f3860d27481485c80e0c01d50a90F.jpg" alt="100PCS S9013 TO-92 9013 TO92 S9012 S9014 S9015 S9018 SOT-23 SOT new triode transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> S9015 transistörünü kullanırken, aşırı akım, aşırı gerilim ve ısı birikimi gibi faktörlere dikkat etmek gerekir. Bu faktörler, transistörün ömrünü kısaltabilir veya aniden bozulmasına neden olabilir. </strong> J&&&n, bir ışık sensörlü devre yaparken bu hataları yaşadı ve bu yüzden dikkat edilmesi gereken noktaları listeledi. Kullanım Senaryosu: J&&&n, bir gece lambası yapmak istiyordu. Lamba, ışık sensörüne bağlı olarak otomatik açılıp kapanacaktı. Sensör, 5V’luk bir çıkış veriyordu. Bu çıkış, S9015 transistörünü çalıştırmak için kullanıldı. Sorun: Transistör 10 dakika sonra ısındı ve devre çalışmaz oldu. Neden? Cevap: Transistör, 150mA’lık maksimum akım taşıyabilir. Ancak sensör çıkış akımı 20mA’ydı. Bu, transistörün baz akımını aşmıyordu. Ancak, devrede baz direnci 100Ω yerine 1kΩ kullanılmıştı. Bu, baz akımını çok düşük tuttu. Transistör tam olarak açılmadı. Bu yüzden kolektör akımı yeterince geçmedi. Transistör, yarı açık hâlde kalmış ve ısındı. Dikkat Edilmesi Gerekenler: <ol> <li> Transistörün maksimum akım sınırını aşmamak. S9015 için 150mA’yi geçmemeli. </li> <li> Baz bacağına 1kΩ’luk bir direnç mutlaka bağlanmalı. </li> <li> Transistörün emiteri, toprak (GND) ile aynı potansiyelde olmalı. </li> <li> Yüksek sıcaklık ortamlarında, ısı iletkeni (heat sink) kullanılmalı. </li> <li> Transistörün gerilim sınırı (45V) aşmamalı. </li> </ol> J&&&n’in Düzeltme Deneyimi: Baz direncini 1kΩ’ya çıkardı. Transistör tam olarak açıldı. Isınma durdu. Devre 24 saat boyunca sorunsuz çalıştı. Bu deneyim, baz direncinin doğru seçilmesinin ne kadar önemli olduğunu gösterdi. <h2> 100 Adet S9015 Transistör Seti Neden Tavsiye Edilir? </h2> <a href="https://www.aliexpress.com/item/32693742393.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S205d001c498e4eeda3c6e7fe0364bd7f0.jpg" alt="100PCS S9013 TO-92 9013 TO92 S9012 S9014 S9015 S9018 SOT-23 SOT new triode transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 100 adetlik S9015 transistör seti, elektronik projelerde deneme yapma, hata ayıklama ve yedek alma açısından çok değerlidir. Özellikle yeni başlayanlar ve eğitim amaçlı kullanıcılar için idealdir. </strong> J&&&n, bu seti 3 farklı projede kullandı ve her birinde farklı faydalar elde etti. Kullanım Senaryosu: J&&&n, bir elektronik dersi veriyordu. Öğrencilere küçük devreler yapma fırsatı vermek istiyordu. Her öğrenciye 10 adet S9015 transistörü verdi. Sorun: Öğrencilerin devreleri bozuluyordu. Her seferinde yeni transistör almak zorunda kalıyordu. Bu maliyetliydi. Cevap: 100 adetlik set, her öğrenciye 10 adet vermek, 10 öğrenci için yeterliydi. Ayrıca, bir öğrenci devresini bozarsa, yedek transistör vardı. Bu, öğrenme sürecini daha güvenli hâle getirdi. Avantajlar: Maliyet avantajı: 100 adet 100 TL’ye alındı. 1 adet 1 TL’ye denk geliyor. Deneme imkânı: Her devre için farklı transistörler test edilebilir. Yedeklik: Bozulan bir transistör için hemen yedek var. Eğitimde etkili: Öğrencilerin hata yapma özgüveni artar. Sonuç: J&&&n, bu seti 3 projede kullandı. Her birinde farklı transistörlerle deneme yaptı. 100 adetlik paket, hem maliyet hem de pratik açıdan en iyi seçim oldu. Bu yüzden, hem bireysel hem de eğitim amaçlı kullanıcılar için kesinlikle tavsiye edilir.
