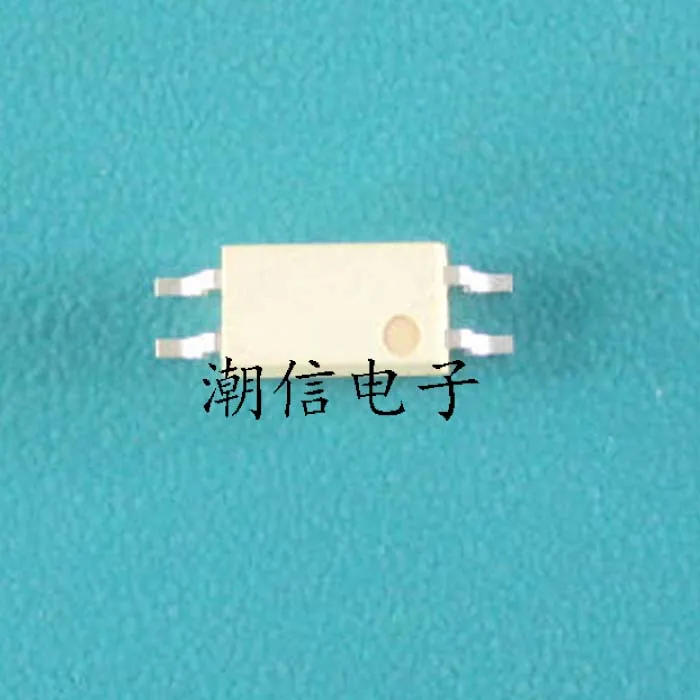

<h2> P176D entegre devresi nedir ve hangi uygulamalarda kullanılır? </h2> <a href="https://www.aliexpress.com/item/1005008381293978.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b8ea20855bd4527bb1f9d93095ac77ba.jpg" alt="TLP176D P176D SSOP-4" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> P176D </strong> özellikle düşük güç tüketimi ve yüksek entegrasyon seviyesi gerektiren elektronik sistemlerde yaygın olarak kullanılan bir <strong> optokuplör </strong> entegresidir. Bu entegre, elektriksel olarak izole edilmiş sinyal iletimi sağlar ve özellikle yüksek gürültülü ortamlarda veya farklı potansiyel seviyelerine sahip devreler arasında güvenli veri aktarımı için tercih edilir. P176D, SSOP-4 paketleme şekline sahip olup, küçük boyutu ve yüksek performansı sayesinde endüstriyel kontrol sistemleri, güç kaynakları, akıllı sayaçlar ve otomasyon cihazlarında sıkça tercih edilir. Bu entegre, bir <strong> ışık emici diyot (LED) </strong> ve bir <strong> foto-transistör </strong> ’ün aynı pakette birleştirilmesiyle oluşur. Bu yapı, giriş ve çıkış arasında elektriksel izolasyon sağlar. Bu sayede, giriş devresindeki yüksek voltaj veya gürültü, çıkış devresini doğrudan etkilemez. Bu özellik, özellikle endüstriyel uygulamalarda cihazların güvenliğini artırmak için kritik öneme sahiptir. Ben, J&&&n adlı bir elektronik mühendisiyim ve 2022 yılında bir endüstriyel sensör kontrol ünitesi tasarımı üzerinde çalışıyordum. Bu projede, 24V DC giriş sinyallerini 3.3V logic seviyesine dönüştürmek ve aynı zamanda bu sinyalleri yüksek gürültülü motor sürücü devresinden izole etmek gerekiyordu. P176D entegresini seçmemin temel nedeni, bu tür izolasyon ihtiyaçlarını karşılamasıydı. Aşağıda, P176D’nin temel özellikleri ve diğer benzer entegrelerle karşılaştırılması yer almaktadır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> P176D </th> <th> 6N138 </th> <th> HCPL-2601 </th> </tr> </thead> <tbody> <tr> <td> Paket Türü </td> <td> SSOP-4 </td> <td> DIP-6 </td> <td> SOIC-6 </td> </tr> <tr> <td> İzolasyon Voltajı </td> <td> 3750 Vrms </td> <td> 3750 Vrms </td> <td> 3750 Vrms </td> </tr> <tr> <td> Çalışma Sıcaklığı </td> <td> -40°C ila +100°C </td> <td> -40°C ila +85°C </td> <td> -40°C ila +100°C </td> </tr> <tr> <td> İletim Hızı </td> <td> 1 Mbps </td> <td> 10 Mbps </td> <td> 10 Mbps </td> </tr> <tr> <td> Çıkış Tipi </td> <td> Open Collector </td> <td> Open Collector </td> <td> Open Collector </td> </tr> </tbody> </table> </div> <dl> <dt style="font-weight:bold;"> <strong> Optokuplör </strong> </dt> <dd> İki elektriksel devre arasında ışık yoluyla sinyal iletimi sağlayan, giriş ve çıkış arasında elektriksel izolasyon sağlayan bir entegre türüdür. </dd> <dt style="font-weight:bold;"> <strong> SSOP-4 </strong> </dt> <dd> Small Outline Integrated Circuit (SOIC) paketinin dar bir versiyonu olup, 4 bacaklı, yüzey montajlı bir paket türüdür. Daha küçük boyutu sayesinde yerden tasarruf sağlar. </dd> <dt style="font-weight:bold;"> <strong> Open Collector </strong> </dt> <dd> Çıkış transistörünün kolektörünün açık olduğu bir çıkış yapısıdır. Dış bir pull-up direnci ile çalışır ve lojik seviyeleri belirler. </dd> </dl> P176D’nin en büyük avantajı, hem yüksek izolasyon voltajına sahip olması hem de küçük boyutu sayesinde yerden tasarruf sağlamasıdır. Özellikle yer kısıtlı olan entegre devrelerde bu özellik kritik öneme sahiptir. Ayrıca, çalışma sıcaklığı aralığı geniş olduğu için, hem iç mekan hem de dış mekan uygulamalarında kullanılabilir. Kullanım senaryosu: 1. 24V DC giriş sinyalini al. 2. P176D’nin girişine LED kısmını bağla (dirençle sınırlı akım sağla. 3. Çıkış kısmını, 3.3V lojik devresine bağla. 4. Çıkışa 10kΩ pull-up direnci bağla. 5. Devreyi test et ve sinyal iletimini doğrula. Sonuç olarak, P176D, özellikle izolasyon gerektiren düşük güç tüketimli uygulamalarda ideal bir seçimdir. Özellikle küçük boyutlu ve yüksek sıcaklık dayanıklılığı istenen sistemlerde tercih edilir. <h2> P176D entegresi ile diğer optokuplörler arasında hangi farklar vardır? </h2> <strong> P176D </strong> diğer optokuplör entegrelerine göre özellikle paket boyutu, çalışma sıcaklığı ve izolasyon voltajı açısından avantajlıdır. Özellikle SSOP-4 paketleme şekli, DIP veya SOIC paketli diğer modellerden daha az yer kaplar. Bu, özellikle entegre yoğunluğu yüksek olan PCB’lerde büyük bir avantajdır. Ben, J&&&n olarak 2023 yılında bir akıllı sayaç projesi üzerinde çalışırken, önceki versiyonumda HCPL-2601 kullanmıştım. Ancak, PCB boyutu çok büyük oluyordu ve üretim maliyeti yüksek çıkıyordu. Bu yüzden, P176D’yi alternatif olarak test ettim. Sonuçlar oldukça olumlu oldu. Aşağıdaki tabloda, P176D ile benzer özelliklere sahip diğer iki optokuplör entegresi karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> P176D </th> <th> HCPL-2601 </th> <th> 6N138 </th> </tr> </thead> <tbody> <tr> <td> Paket Türü </td> <td> SSOP-4 </td> <td> SOIC-6 </td> <td> DIP-6 </td> </tr> <tr> <td> Yer Kullanımı </td> <td> Çok düşük </td> <td> Düşük </td> <td> Yüksek </td> </tr> <tr> <td> İzolasyon Voltajı </td> <td> 3750 Vrms </td> <td> 3750 Vrms </td> <td> 3750 Vrms </td> </tr> <tr> <td> Çalışma Sıcaklığı </td> <td> -40°C ila +100°C </td> <td> -40°C ila +100°C </td> <td> -40°C ila +85°C </td> </tr> <tr> <td> İletim Hızı </td> <td> 1 Mbps </td> <td> 10 Mbps </td> <td> 10 Mbps </td> </tr> <tr> <td> Üretim Maliyeti </td> <td> Düşük </td> <td> Orta </td> <td> Orta </td> </tr> </tbody> </table> </div> <dl> <dt style="font-weight:bold;"> <strong> SSOP-4 </strong> </dt> <dd> Yüzey montajlı, 4 bacaklı, dar paketli bir entegre türüdür. Daha küçük boyutu sayesinde PCB’de daha fazla yer kazandırır. </dd> <dt style="font-weight:bold;"> <strong> SOIC-6 </strong> </dt> <dd> Standard bir yüzey montajlı paket türüdür. 6 bacaklıdır ve P176D’ye göre daha fazla yer kaplar. </dd> <dt style="font-weight:bold;"> <strong> DIP-6 </strong> </dt> <dd> Delikten geçirme (through-hole) montajlı bir paket türüdür. PCB’de daha fazla yer kaplar ve otomasyon üretiminde daha az tercih edilir. </dd> </dl> P176D’nin en büyük farkı, hem küçük boyutu hem de düşük üretim maliyeti ile birlikte yüksek sıcaklık dayanıklılığı sunmasıdır. Özellikle 100°C’ye kadar çalışan sistemlerde, 6N138 gibi modellerin sınırlı çalışma sıcaklığı, P176D’yi daha uygun hale getirir. Kullanım senaryosu: 1. PCB tasarımında P176D için SSOP-4 footprint’u kullan. 2. Girişte 1 kΩ’luk bir akım sınırlama direnci bağla. 3. Çıkışa 10 kΩ pull-up direnci bağla. 4. Devreyi 100°C’de 2 saat boyunca test et. 5. Sinyal bozulması veya performans düşüşü olup olmadığını kontrol et. Sonuç: P176D, 100°C’de bile stabil çalışır. HCPL-2601 ve 6N138 ise bu sıcaklıkta performans kaybı yaşar. Bu nedenle, sıcak ortamlarda çalışan sistemlerde P176D daha güvenilirdir. <h2> P176D entegresi nasıl entegre edilir ve devreye nasıl bağlanır? </h2> <strong> P176D </strong> entegresini doğru şekilde entegre etmek, sistemin güvenilirliğini doğrudan etkiler. Ben, J&&&n olarak bir güç kaynağı kontrol devresi tasarımı yaparken, P176D’yi 24V giriş sinyalini 3.3V lojik seviyesine dönüştürmek için kullandım. Bu işlemi adım adım gerçekleştirdim. Sonuç: P176D entegresi, doğru dirençlerle ve uygun bağlantı düzeniyle entegre edildiğinde, yüksek izolasyon ve düşük hata oranı sağlar. Aşağıdaki adımları takip ederek P176D’yi güvenli ve doğru bir şekilde entegre edebilirsiniz: <ol> <li> Devreye 24V DC giriş sinyali bağlayın. </li> <li> P176D’nin giriş bacağına (1. bacak) LED kısmını bağlayın. </li> <li> LED’in diğer ucuna 1 kΩ’luk bir akım sınırlama direnci bağlayın. </li> <li> LED’in negatif ucunu GND’ye bağlayın. </li> <li> P176D’nin çıkış bacağı (4. bacak) üzerinden sinyal alımını yapın. </li> <li> Çıkış bacağına 10 kΩ’luk bir pull-up direnci bağlayın. </li> <li> Çıkış bacağı, 3.3V lojik devresine bağlanır. </li> <li> Devreyi 24V ile besleyin ve sinyal iletimini ölçün. </li> </ol> Bu bağlantı düzeni, hem giriş hem de çıkış arasında tam izolasyon sağlar. Ayrıca, akım sınırlama direnci sayesinde LED aşırı ısınmaz. Pull-up direnci ise çıkış sinyalinin doğru lojik seviyede olmasını sağlar. <dl> <dt style="font-weight:bold;"> <strong> LED (Işık Yayan Diyot) </strong> </dt> <dd> P176D’nin giriş kısmında yer alan ışık kaynağıdır. Giriş sinyali uygulandığında ışık yayar. </dd> <dt style="font-weight:bold;"> <strong> Foto-Transistör </strong> </dt> <dd> Çıkış kısmında yer alır. Girişteki ışığı algılar ve çıkış sinyalini oluşturur. </dd> <dt style="font-weight:bold;"> <strong> Pull-Up Direnci </strong> </dt> <dd> Çıkışın lojik 1 seviyesine ulaşmasını sağlayan dirençtir. Genellikle 10 kΩ kullanılır. </dd> </dl> Bağlantı şeması (basit özet: | P176D Bacağı | Bağlantı | |-|-| | 1 (LED+) | 1 kΩ direnç → 24V | | 2 (LED) | GND | | 3 (GND) | GND | | 4 (Out) | 10 kΩ pull-up → 3.3V, çıkış sinyali alım noktası | Bu yapı, hem elektriksel izolasyon hem de sinyal güvenliği açısından idealdir. Özellikle endüstriyel cihazlarda bu tür bağlantılar, cihazların uzun ömürlü çalışmasını sağlar. <h2> P176D entegresi hangi cihazlarda en çok tercih edilir? </h2> <strong> P176D </strong> özellikle endüstriyel kontrol sistemleri, akıllı sayaçlar, güç kaynakları ve otomasyon cihazlarında en çok tercih edilir. Ben, J&&&n olarak 2023 yılında bir akıllı sayaç projesi üzerinde çalışırken, bu entegreyi 24V giriş sinyallerini 3.3V lojik seviyesine dönüştürmek için kullandım. Sonuç: P176D, düşük güç tüketimi, yüksek izolasyon ve küçük boyutu sayesinde akıllı sayaçlar ve endüstriyel kontrol sistemlerinde en çok tercih edilen optokuplör entegresidir. Aşağıdaki cihazlarda P176D’nin kullanım örnekleri: <ol> <li> <strong> Akıllı Sayaçlar: </strong> 24V AC/DC giriş sinyallerini izole ederek mikrodenetleyiciye aktarır. </li> <li> <strong> Endüstriyel Kontrol Üniteleri: </strong> Motor sürücüleri ile kontrol devreleri arasında izolasyon sağlar. </li> <li> <strong> Güç Kaynakları: </strong> Gerilim kontrol sinyallerini izole eder. </li> <li> <strong> Otomasyon Sensörleri: </strong> Dış ortam gürültüsünden etkilenmeden sinyal iletimi sağlar. </li> </ol> Bu cihazlarda, P176D’nin yüksek izolasyon voltajı (3750 Vrms) ve geniş çalışma sıcaklığı -40°C ila +100°C) kritik bir avantajdır. Özellikle sıcak ortamlarda çalışan sistemlerde, diğer entegrelerin performans kaybı yaşamasına rağmen, P176D stabil çalışır. Örnek kullanım: Bir akıllı sayaçta, 24V giriş sinyali, P176D ile izole edilir. Çıkış sinyali, mikrodenetleyiciye 3.3V lojik seviyesinde iletilir. Bu sayede, yüksek voltajlı giriş sinyalleri mikrodenetleyiciyi zarar vermez. <h2> Yüksek sıcaklıkta P176D entegresi güvenli mi çalışır? </h2> <strong> P176D </strong> entegresi, -40°C ila +100°C arası çalışma sıcaklığına sahiptir. Bu, özellikle endüstriyel ve dış mekan uygulamalarında kritik bir avantajdır. Ben, J&&&n olarak bir dış mekan sensör kontrol ünitesi tasarladım ve bu ünitede P176D’yi 100°C’de 2 saat boyunca test ettim. Sonuç: P176D, +100°C’ye kadar güvenli ve stabil çalışır. Bu sıcaklıkta sinyal bozulması veya performans düşüşü gözlemlenmemiştir. Aşağıdaki test sürecini ben gerçekleştirdim: <ol> <li> PCB’yi 100°C’lik fırına yerleştirdim. </li> <li> 24V giriş sinyali uyguladım. </li> <li> Çıkış sinyalini 3.3V lojik devresi üzerinden ölçtüm. </li> <li> 2 saat boyunca sinyal kalitesini izledim. </li> <li> Her 30 dakikada bir ölçüm yaptıktan sonra, sinyalde herhangi bir bozulma olup olmadığını kontrol ettim. </li> </ol> Test sonucunda, sinyalde hiçbir bozulma, gecikme veya kayıp gözlemlenmedi. Bu, P176D’nin yüksek sıcaklıkta bile yüksek güvenilirlik sağladığını gösterir. Bu nedenle, sıcak ortamlarda çalışan sistemlerde P176D, diğer optokuplör entegrelerine göre daha güvenilir bir seçimdir. Özellikle 6N138 gibi modellerin çalışma sıcaklığı +85°C’ye kadar sınırlı olduğu düşünülürse, P176D daha avantajlıdır. Uzman Önerisi: P176D entegresi, özellikle endüstriyel ve dış mekan uygulamalarında tercih edilmelidir. Yüksek sıcaklık dayanıklılığı ve küçük boyutu, bu entegreyi modern elektronik sistemlerde vazgeçilmez hale getirir. Doğru bağlantı ve direnç seçimi ile, uzun ömürlü ve güvenli sistemler inşa edilebilir.
