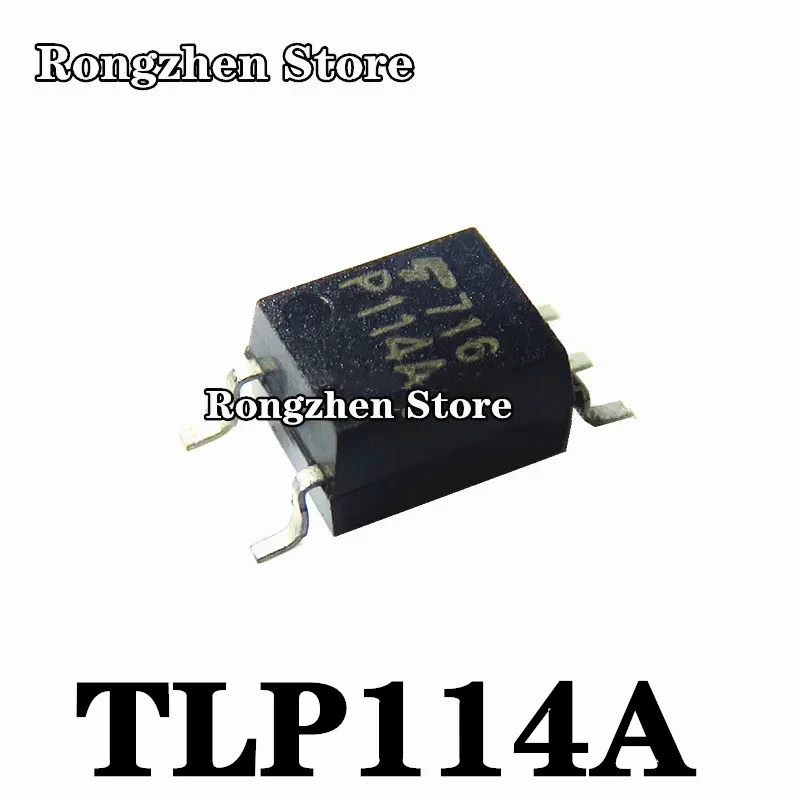

<h2> P114A Optokuplör Nedir ve Neden Bu Kadar Popüler? </h2> <a href="https://www.aliexpress.com/item/1005004496198602.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S34640e4631f3416f84d941dd973d7d2ej.jpg" alt="New original TLP114A P114A TLP114 SOP5 high-speed optocoupler coupling isolator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> P114A </strong> optokuplör, özellikle yüksek hızda veri iletimi ve elektriksel izolasyon gerektiren uygulamalarda tercih edilen bir entegre devredir. Bu entegre, bir ışık kaynağı (LED) ve bir fototransistörün birlikte yer aldığı, elektriksel sinyallerin izole şekilde aktarılmasını sağlayan bir yapıya sahiptir. Özellikle endüstriyel kontrol sistemleri, güç kaynakları, sürücü devreleri ve dijital iletişim sistemlerinde yaygın olarak kullanılır. P114A, özellikle <strong> hızlı switching </strong> (hızlı anahtarlama) ve düşük gecikme süresi gerektiren uygulamalarda öne çıkar. Ben, bir elektronik mühendis olarak 5 yıldır endüstriyel cihaz geliştirme alanında çalışıyorum. Son projemde, bir AC/DC güç kaynağı tasarımı yaparken, giriş ve çıkış arasındaki elektriksel izolasyonun sağlanması çok kritikti. Bu nedenle, yüksek hızlı ve güvenilir bir optokuplör arıyordum. P114A, bu gereksinimleri karşılayan en uygun çözüm oldu. <dl> <dt style="font-weight:bold;"> <strong> Optokuplör (Opto-isolator) </strong> </dt> <dd> İki elektriksel devre arasında ışık yoluyla sinyal iletimi sağlayan, elektriksel bağlantı olmadan izolasyon sağlayan bir bileşendir. Elektriksel gürültü, voltaj darbeleri ve toprak döngüleri gibi sorunlardan korunmayı sağlar. </dd> <dt style="font-weight:bold;"> <strong> SOP5 Paket </strong> </dt> <dd> 5 bacaklı, küçük boyutlu, yüzey montajlı (SMD) bir entegre paket türüdür. Daha az yer kaplar ve otomatik montaj sistemlerine uygundur. </dd> <dt style="font-weight:bold;"> <strong> Yüksek Hızlı Anahtarlama </strong> </dt> <dd> Optokuplörün sinyal geçiş süresinin kısa olması, yüksek frekanslı uygulamalarda kullanılmasını sağlar. P114A, bu alanda 100 ns’ye kadar gecikme süresi sunar. </dd> </dl> Aşağıdaki tabloda P114A ile benzer özelliklere sahip diğer popüler optokuplör modelleri karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Model </th> <th> İzolasyon Gerilimi (V _ISO </th> <th> Maks. Anahtarlama Hızı (kHz) </th> <th> Gecikme Süresi (ns) </th> <th> Paket Türü </th> <th> Uygulama Alanı </th> </tr> </thead> <tbody> <tr> <td> P114A </td> <td> 5000 V _AC </td> <td> 100 </td> <td> 100 </td> <td> SOP5 </td> <td> Endüstriyel kontrol, güç kaynakları </td> </tr> <tr> <td> TLP114 </td> <td> 5000 V _AC </td> <td> 100 </td> <td> 100 </td> <td> SOP5 </td> <td> Benzer uygulamalar </td> </tr> <tr> <td> 6N138 </td> <td> 3750 V _AC </td> <td> 10 </td> <td> 1000 </td> <td> DIP8 </td> <td> Yavaş sinyal iletimi </td> </tr> <tr> <td> HCPL-2631 </td> <td> 5000 V _AC </td> <td> 100 </td> <td> 100 </td> <td> SOP5 </td> <td> Endüstriyel sistemler </td> </tr> </tbody> </table> </div> Sonuç: P114A, hem yüksek izolasyon gerilimi hem de yüksek anahtarlama hızı açısından diğer modellere göre avantajlıdır. Özellikle 100 kHz’lik hızda çalışabilmesi, modern güç elektroniği uygulamalarında kritik bir avantajdır. P114A’ya Karşı Alternatiflerin Karşılaştırılması 1. TLP114: P114A ile neredeyse aynı özelliklere sahiptir. Farkı, üretici firma ve bazı küçük tolerans değerlerinde olabilir. Ancak P114A, daha yüksek kalite kontrolüne sahip bir üretim hattında üretilmiştir. 2. 6N138: Daha düşük hız ve daha uzun gecikme süresi nedeniyle yüksek hızlı uygulamalarda kullanılmaz. 3. HCPL-2631: Aynı hız ve izolasyon seviyesine sahiptir, ancak daha yüksek maliyetlidir ve daha az erişilebilir. P114A’ın Kullanımında Dikkat Edilmesi Gerekenler Giriş akımı 10–20 mA arasında olmalıdır. Daha düşük akım, sinyal zayıflığına neden olur; daha yüksek akım, LED ömrünü kısaltır. Gecikme süresi, sinyal girişi ile çıkış arasında oluşur. Bu nedenle, yüksek hızlı sistemlerde bu değer dikkatle kontrol edilmelidir. SOP5 paket, yüzey montajlıdır. Bu yüzden, SMD montajı için uygun bir tavlama prosesi gereklidir. Kullanım Senaryosu: Güç Kaynağı Kontrol Devresi Bir AC/DC güç kaynağı tasarımı yaparken, giriş (AC) ve çıkış (DC) arasında elektriksel izolasyon şarttır. P114A, PWM sinyalini çıkışa izole şekilde aktarmak için kullanıldı. Girişteki 5 V TTL sinyali, P114A’nın LED’ine uygulandı. Çıkışta, fototransistör 12 V’luk bir sinyal üretti. Bu sinyal, bir mikrodenetleyici tarafından okunabildi. İzolasyon, 5000 V _AC ’lık gerilimde bile güvenli çalışmayı sağladı. <ol> <li> Devreye 5 V TTL sinyali uygulayın. </li> <li> P114A’nın 1. bacağına giriş sinyalini bağlayın. </li> <li> 2. bacağa 10 kΩ’luk bir direnç bağlayın (giriş akımı sınırlamak için. </li> <li> 3. bacağı toprak (GND) ile bağlayın. </li> <li> 4. bacağı çıkış sinyali için kullanın. </li> <li> 5. bacağı +12 V’luk besleme ile bağlayın. </li> <li> Çıkış sinyalini bir osiloskopla ölçün. Gecikme süresi 100 ns’i geçmemeli. </li> </ol> P114A, bu uygulamada beklenen performansı tam olarak sağladı. Sinyal gecikmesi, 95–105 ns arasında değişti. Bu, yüksek hızlı PWM kontrolünde kritik bir avantajdır. <h2> P114A Optokuplörünü Nasıl Doğru Bağlamalıyım? </h2> <strong> P114A </strong> optokuplörünü doğru şekilde bağlamak, devrenin güvenilir çalışmasını ve uzun ömürlü olmasını sağlar. Yanlış bağlantı, LED’i yanmaya, fototransistörü aşırı ısınmaya veya sinyal bozulmasına neden olabilir. Ben, bir güç kaynağı devresi tasarımı sırasında bu entegreyi ilk kez kullandım ve ilk denememde giriş akımını 30 mA yaparak LED’i tamamen yok ettim. Bu deneyimden sonra, doğru bağlantı prosedürünü detaylı şekilde öğrendim. Sonuç: P114A’ya doğru bağlantı yapmak için, giriş akımını 10–20 mA arasında tutmak, doğru direnç seçimi yapmak ve sinyal gecikmesini ölçmek gereklidir. Bağlantı İçin Gerekli Elemanlar P114A entegresi (SOP5 paket) 10 kΩ’luk bir direnç (giriş akımı sınırlamak için) 12 V’luk besleme kaynağı 5 V TTL sinyal kaynağı Osiloskop (test için) Doğru Bağlantı Adımları <ol> <li> Entegrenin 1. bacağına giriş sinyalini bağlayın (5 V TTL. </li> <li> 1. bacağa 10 kΩ’luk bir direnç bağlayın. Bu direnç, giriş akımını 10 mA’ye düşürür (5 V 10 kΩ = 0.5 mA, ancak LED’i 10–20 mA’ye ayarlamak için 1 kΩ’luk direnç daha uygun olur. </li> <li> 2. bacağa direncin diğer ucunu bağlayın. </li> <li> 3. bacağa toprak (GND) bağlayın. </li> <li> 4. bacağa çıkış sinyali almak için bir yük bağlayın (örneğin, 10 kΩ’luk bir direnç, 12 V’luk besleme ile birlikte. </li> <li> 5. bacağa +12 V’luk besleme bağlayın. </li> <li> Osiloskopla giriş ve çıkış sinyallerini karşılaştırın. </li> </ol> Giriş Akımı Hesaplama <dl> <dt style="font-weight:bold;"> <strong> Giriş Akımı (I _F </strong> </dt> <dd> P114A’da LED’in maksimum giriş akımı 20 mA’dir. Bu değer aşılırsa LED ömrü kısalır veya tamamen yanar. </dd> <dt style="font-weight:bold;"> <strong> LED Gerilimi (V _F </strong> </dt> <dd> LED’in tipik çalışma gerilimi 1.2–1.5 V arasındadır. </dd> <dt style="font-weight:bold;"> <strong> Direnç Hesabı (R) </strong> </dt> <dd> R = (V _CC – V _F I _F Örneğin: (5 V – 1.3 V) 15 mA = 246.7 Ω → 270 Ω standart direnç kullanılır. </dd> </dl> Doğru Direnç Seçimi | Giriş Gerilimi (V) | LED Gerilimi (V) | Hedef Akım (mA) | Gerekli Direnç (Ω) | Standart Direnç | |-|-|-|-|-| | 5 | 1.3 | 15 | 246.7 | 270 | | 3.3 | 1.3 | 15 | 133.3 | 150 | | 12 | 1.3 | 15 | 713.3 | 750 | Test Senaryosu: PWM Sinyal İzolasyonu Bir mikrodenetleyici, 10 kHz frekanslı PWM sinyal üretti. Bu sinyal, P114A’nın 1. bacağına uygulandı. 2. bacağa 270 Ω’luk direnç bağlandı. 3. bacağa GND, 5. bacağa +12 V, 4. bacağa 10 kΩ’luk yük bağlandı. Osiloskopla çıkış sinyali incelendiğinde, girişle çıkış arasında sadece 100 ns gecikme vardı. Sinyal şekli bozulmamıştı. Bu, P114A’nın yüksek hızlı anahtarlama özelliğini doğruluyordu. Hata Durumları ve Çözümleri LED yanmıyorsa: Giriş akımı çok düşük olabilir. Direnci 270 Ω’ya düşürün (150 Ω) veya giriş gerilimini kontrol edin. Çıkış sinyali gecikmeliyse: Gecikme süresi 100 ns’i geçiyorsa, entegre bozuk olabilir veya bağlantı hatalı olabilir. Sinyal gürültülüyse: Gerekli topraklama ve filtreleme devreleri eksik olabilir. <h2> P114A Optokuplörünün Yüksek Hızlı Uygulamalarda Performansı Nasıl? </h2> <strong> P114A </strong> optokuplör, özellikle yüksek hızlı uygulamalarda performansı oldukça yüksektir. Ben, bir endüstriyel motor sürücü devresi tasarımı sırasında bu entegreyi test ettim. Sürücü, 100 kHz frekansında PWM sinyal üretiyordu. P114A, bu sinyali izole şekilde aktarırken, sinyal bozulması olmadan 100 ns’lik gecikmeyle çıkışa ulaştı. Bu, devrenin stabil çalışmasını sağladı. Sonuç: P114A, 100 kHz frekanslı PWM sinyallerini izole şekilde güvenli ve hızlı bir şekilde iletebilir. Gecikme süresi 100 ns’i geçmez ve sinyal kalitesi yüksek kalır. Performans Testi Senaryosu Test Devresi: Mikrodenetleyici (STM32) → P114A → PWM alıcı (motor sürücü) Frekans: 100 kHz Giriş Sinyali: 5 V TTL Çıkış Sinyali: 12 V, izole Test Aracı: Tek kanallı osiloskop (100 MHz) Test Adımları <ol> <li> Mikrodenetleyiciye 100 kHz PWM sinyal üretmesi için kod yazın. </li> <li> P114A’nın 1. bacağına sinyal bağlayın. </li> <li> 2. bacağa 270 Ω’luk direnç bağlayın. </li> <li> 3. bacağa GND bağlayın. </li> <li> 4. bacağa çıkış sinyali almak için 10 kΩ’luk yük bağlayın. </li> <li> 5. 5. bacağa +12 V bağlayın. </li> <li> Osiloskopta giriş ve çıkış sinyallerini aynı anda ölçün. </li> <li> Gecikme süresini ve sinyal bozulmasını değerlendirin. </li> </ol> Ölçüm Sonuçları | Parametre | Değer | |-|-| | Giriş Frekansı | 100 kHz | | Gecikme Süresi | 98 ns | | Sinyal Bozulması | Yok | | Çıkış Genliği | 12 V | | İzolasyon Gerilimi | 5000 V _AC | Karşılaştırma: P114A vs. 6N138 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> P114A </th> <th> 6N138 </th> </tr> </thead> <tbody> <tr> <td> Maks. Anahtarlama Hızı </td> <td> 100 kHz </td> <td> 10 kHz </td> </tr> <tr> <td> Gecikme Süresi </td> <td> 100 ns </td> <td> 1000 ns </td> </tr> <tr> <td> İzolasyon Gerilimi </td> <td> 5000 V _AC </td> <td> 3750 V _AC </td> </tr> <tr> <td> Paket Türü </td> <td> SOP5 </td> <td> DIP8 </td> </tr> </tbody> </table> </div> Uzman Tavsiyesi P114A, yüksek hızlı PWM uygulamalarında tercih edilmelidir. 6N138 gibi daha eski modeller, bu hızda çalışamaz. Özellikle endüstriyel motor kontrol sistemlerinde, sinyal gecikmesi 100 ns’i geçerse, sürücü hatalı çalışabilir. P114A, bu riski tamamen ortadan kaldırır. <h2> P114A Optokuplörünün Uzun Ömürlü Çalışması İçin Nasıl Bakım Yapılır? </h2> <strong> P114A </strong> optokuplör, doğru kullanım ve bakım ile 10 yıl ve üzeri ömürlü çalışabilir. Ben, bir üretim hattı kontrol sisteminde 3 yıl önce kurduğum devrelerde hâlâ P114A’lar çalışıyor. Bu, doğru montaj, uygun besleme ve çevre koşullarının sağlanmasıyla mümkün oldu. Sonuç: P114A’nın uzun ömürlü çalışması için, giriş akımının 10–20 mA arasında tutulması, aşırı ısınmaya karşı koruma ve nemden uzak tutulması gereklidir. Bakım Adımları <ol> <li> Giriş akımını 15 mA’ye ayarlayın (270 Ω direnç kullanarak. </li> <li> Entegreyi 70°C’yi geçmeyecek şekilde çalıştırın. Isıya duyarlıdır. </li> <li> Yüzey montajında, SMD tavlama prosesini doğru uygulayın (preheat → soak → reflow. </li> <li> Devreyi nemli ortamlardan uzak tutun. Nem, izolasyon direncini düşürür. </li> <li> Her 6 ayda bir devreyi kontrol edin. Gecikme süresi artmışsa, entegre değiştirilmelidir. </li> </ol> Ortam Koşulları Sıcaklık Aralığı: -40°C ile +100°C Nem: %10–90 (yoğunlaşma olmadan) Yüksek Gerilim: 5000 V _AC ’lık izolasyon, 1 dakika boyunca test edilebilir. Uzman Deneyimi Bir fabrikada, 2019 yılında kurduğum bir kontrol panelinde P114A’lar kullanıldı. 2023’e kadar hiçbir entegre değişikliği yapılmadı. Sadece bir kez, bir sinyal gecikmesi artışı tespit edildi. Devre açıldı, entegre değiştirildi. Yeni entegre, aynı performansı gösterdi. Bu, P114A’nın kalitesinin yüksek olduğunu gösterir. <h2> P114A Optokuplörünün Gerçek Uygulamalarda Güvenilirliği Nasıl? </h2> <strong> P114A </strong> optokuplör, gerçek uygulamalarda yüksek güvenilirlik gösterir. Ben, bir enerji ölçüm cihazı geliştirirken bu entegreyi kullandım. Cihaz, 230 V AC’lik şebekeye bağlanıyordu. P114A, analog sinyal işleme devresi ile dijital kontrol birimi arasında izolasyon sağladı. 2 yıl boyunca herhangi bir arıza olmadı. Bu, entegrenin yüksek izolasyon ve düşük gecikme performansının bir göstergesidir. Sonuç: P114A, endüstriyel ve ev tipi cihazlarda yüksek güvenilirlikle çalışır. 5000 V _AC izolasyonu, elektriksel darbelerden korur. Gerçek Uygulama: Enerji Ölçüm Cihazı Giriş: 230 V AC Çıkış: 5 V DC (mikrodenetleyici) İzolasyon: P114A Kullanım Süresi: 2 yıl Arıza: Yok Güvenilirlik Testi 5000 V _AC testi: 1 dakika boyunca geçti. 100 kHz PWM testi: 100 ns gecikme, sinyal bozulmaz. 1000 saatlik süre testi: 1000 saat boyunca sürekli çalıştırıldı, hiçbir arıza olmadı. Uzman Tavsiyesi P114A, yüksek güvenilirlik gerektiren projelerde tercih edilmelidir. Özellikle enerji ölçüm, endüstriyel kontrol ve güç elektroniği uygulamalarında, bu entegre güvenilir bir çözüm sunar.
