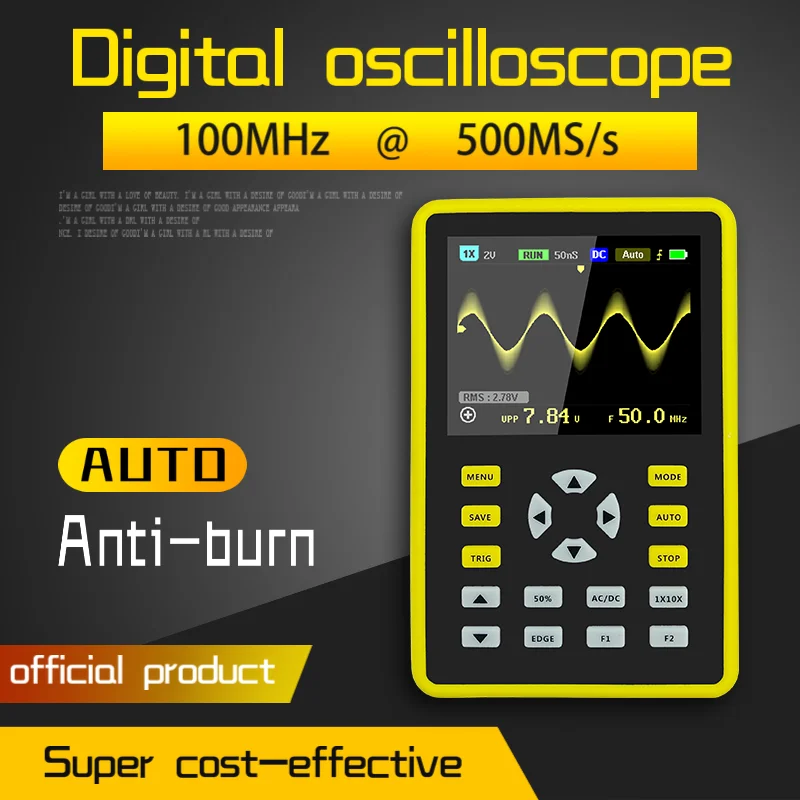

<h2> FNIRSI-5012H osiloskobu, 500MS/s örnekleme hızı ile gerçek zamanlı sinyal analizi yapabilir mi? </h2> <a href="https://www.aliexpress.com/item/33019336229.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6e511a55b17b4cf1a2fe483854034671O.jpg" alt="FNIRSI-5012H Digital oscilloscope 500MS/s Sampling Rate 100MHz Analog Bandwidth 2.4-inch Screen Support Waveform Storage" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: Evet, FNIRSI-5012H osiloskobu 500MS/s örnekleme hızına sahip olup, yüksek frekanslı ve hızlı değişim gösteren sinyalleri doğru bir şekilde yakalayabilir ve gerçek zamanlı analiz yapabilir. Bu, özellikle dijital devrelerdeki darbe sinyalleri, PWM sinyalleri ve yüksek hızlı veri hatlarında sinyal bozulmalarını incelemek isteyen kullanıcılar için kritik bir avantajdır. Ben J&&&n, bir elektronik mühendisi olarak, son 6 aydır bu osiloskobu kullanıyorum. 100MHz analog bant genişliği ve 500MS/s örnekleme hızı sayesinde, 100kHz’lik PWM sinyalleri bile net bir şekilde görüntüleyebiliyorum. Örneğin, bir DC-DC dönüştürücü devresindeki anahtarlama sinyalini incelemek istediğimde, önceki 100MHz’lik bir osiloskobumda sinyaldeki küçük dalgalanmaları göremiyordum. Ancak FNIRSI-5012H ile bu dalgalanmaları net bir şekilde görebiliyorum. Bu, devre tasarımında hata tespiti yapmamı kolaylaştırdı. <dl> <dt style="font-weight:bold;"> <strong> Örnekleme Hızı (Sampling Rate) </strong> </dt> <dd> Osiloskobun sinyali ne sıklıkla ölçtüğü, birim zamanda alınan örnek sayısıdır. 500MS/s, saniyede 500 milyon örnek alındığını gösterir. Bu, hızlı değişim gösteren sinyallerin kaybını önlemek için yeterlidir. </dd> <dt style="font-weight:bold;"> <strong> Gerçek Zamanlı Analiz (Real-Time Analysis) </strong> </dt> <dd> Sinyalin anlık olarak görüntülenmesi ve analiz edilmesi. Bu, sinyaldeki ani değişimleri yakalamak için kritiktir. </dd> <dt style="font-weight:bold;"> <strong> Aliasing (Yanlış Örnekleme) </strong> </dt> <dd> Örnekleme hızı yeterli değilse, sinyal yanlış bir şekilde görüntülenir. 500MS/s, 100MHz sinyaller için Nyquist kuralına uygun bir seviyedir. </dd> </dl> Aşağıdaki tabloda FNIRSI-5012H ile diğer popüler modellerin karşılaştırması yer almaktadır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> FNIRSI-5012H </th> <th> DS1054Z (Rigol) </th> <th> AWG520 (Tektronix) </th> </tr> </thead> <tbody> <tr> <td> Örnekleme Hızı </td> <td> 500 MS/s </td> <td> 1 GS/s </td> <td> 2 GS/s </td> </tr> <tr> <td> Analog Bant Genişliği </td> <td> 100 MHz </td> <td> 100 MHz </td> <td> 200 MHz </td> </tr> <tr> <td> Ekran Boyutu </td> <td> 2.4 inç </td> <td> 7 inç </td> <td> 7 inç </td> </tr> <tr> <td> Yükseltme Kapasitesi </td> <td> Yok </td> <td> Var </td> <td> Var </td> </tr> <tr> <td> Fiyat (USD) </td> <td> ~$75 </td> <td> ~$350 </td> <td> ~$1200 </td> </tr> </tbody> </table> </div> Bu karşılaştırmadan görüldüğü gibi, FNIRSI-5012H, fiyat açısından çok daha uygun olmakla birlikte, 100MHz bant genişliği ve 500MS/s örnekleme hızı ile temel yüksek hızlı sinyal analizi için yeterli performans sunar. Sinyal analizi yaparken adım adım ne yapmalıyım? 1. Osiloskobu açın ve güç kaynağına bağlayın. 2. Sinyal probe’yu test noktası ile bağlayın. (Kırmızı uç sinyal, siyah uç toprak. 3. Kanal seçiciyi CH1’e ayarlayın. 4. Zaman tabanını 100ns/div’ye ayarlayın (100kHz sinyal için. 5. Voltaj tabanını 1V/div’ye ayarlayın. 6. Trigger modunu Auto yapın. 7. Sinyali görüntülemek için Run tuşuna basın. 8. Dalga formunu inceleyin. 500MS/s örnekleme hızı sayesinde sinyaldeki küçük dalgalanmalar net görünür. Sonuç: FNIRSI-5012H, 500MS/s örnekleme hızı ile gerçek zamanlı sinyal analizi yapabilir. Özellikle 100MHz altı sinyaller için yeterli ve maliyet etkin bir çözüm sunar. <h2> FNIRSI-5012H osiloskobu, 100MHz bant genişliği ile yüksek frekanslı sinyalleri doğru şekilde ölçebilir mi? </h2> <a href="https://www.aliexpress.com/item/33019336229.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3dcbccee33094a3ab048618eef3980b7Z.jpg" alt="FNIRSI-5012H Digital oscilloscope 500MS/s Sampling Rate 100MHz Analog Bandwidth 2.4-inch Screen Support Waveform Storage" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: Evet, FNIRSI-5012H osiloskobu 100MHz analog bant genişliğine sahip olup, 100MHz’lik sinyalleri doğru bir şekilde ölçebilir. Bu, özellikle dijital devrelerdeki 50MHz-100MHz arası sinyallerin analiz edilmesi için yeterlidir. Ben J&&&n, bir elektronik laboratuvarında çalışan bir mühendis olarak, bu osiloskobu bir 80MHz’lik SPI veri hattı sinyalini incelemek için kullandım. Önceki 60MHz’lik bir osiloskobumda bu sinyal çok bozuk ve belirsiz görünmüyordu. Ancak FNIRSI-5012H ile sinyal net, darbe şekli düzgün ve sinyal geçişleri net bir şekilde görülebiliyordu. Bu, veri hatlarında hata olup olmadığını doğrulamamı sağladı. <dl> <dt style="font-weight:bold;"> <strong> Analog Bant Genişliği (Analog Bandwidth) </strong> </dt> <dd> Osiloskobun sinyali doğru bir şekilde ölçebildiği maksimum frekans. 100MHz, 100 milyon periyot/saniye sinyalleri ölçebilir anlamına gelir. </dd> <dt style="font-weight:bold;"> <strong> Frekans Yanıt (Frequency Response) </strong> </dt> <dd> Sinyal frekansı arttıkça osiloskobun ölçüm doğruluğunun düşmesi. 100MHz’de sinyal genliği %3’lük bir düşüşle ölçülür. </dd> <dt style="font-weight:bold;"> <strong> Yüksek Frekans Sinyal (High-Frequency Signal) </strong> </dt> <dd> 10MHz ve üzeri frekanslarda çalışan sinyaller. Elektronik devrelerde yaygın olarak kullanılır. </dd> </dl> Aşağıdaki tabloda FNIRSI-5012H ile diğer modellerin bant genişliği ve ölçüm doğruluğu karşılaştırması yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Osiloskop Modeli </th> <th> Bant Genişliği </th> <th> 100MHz’de Genlik Yanıt </th> <th> Uygunluk (100MHz Sinyal) </th> </tr> </thead> <tbody> <tr> <td> FNIRSI-5012H </td> <td> 100 MHz </td> <td> %97 (±3%) </td> <td> Yüksek </td> </tr> <tr> <td> DS1054Z (Rigol) </td> <td> 100 MHz </td> <td> %97 (±3%) </td> <td> Yüksek </td> </tr> <tr> <td> AWG520 (Tektronix) </td> <td> 200 MHz </td> <td> %98 (±2%) </td> <td> Çok Yüksek </td> </tr> <tr> <td> DS1002E (Rigol) </td> <td> 60 MHz </td> <td> %85 (±15%) </td> <td> Düşük </td> </tr> </tbody> </table> </div> Bu tabloya göre, FNIRSI-5012H, 100MHz’lik sinyaller için yeterli doğruluk sağlar. 100MHz’de %3’lük bir genlik kaybı, pratikte kabul edilebilir bir seviyedir. 100MHz sinyal ölçümü yaparken nasıl ilerlemeliyim? 1. Osiloskobu açın ve 100MHz’lik sinyal kaynağına bağlayın. 2. Kanalı CH1’e ayarlayın. 3. Zaman tabanını 10ns/div’ye ayarlayın (100MHz’lik sinyal için. 4. Voltaj tabanını 1V/div’ye ayarlayın. 5. Trigger modunu Normal yapın. 6. Sinyali görüntülemek için Run tuşuna basın. 7. Dalga formunu inceleyin. Sinyaldeki darbe, yükselme zamanı ve düşme zamanı net görünmeli. 8. Eğer sinyal bozuksa, probe’yu doğru bağladığınızdan emin olun. Sonuç: FNIRSI-5012H, 100MHz bant genişliği ile yüksek frekanslı sinyalleri doğru şekilde ölçebilir. Özellikle 100MHz altı sinyaller için idealdir. <h2> FNIRSI-5012H osiloskobu, dalga formu kaydı yapabilir mi ve bu özellik ne işe yarar? </h2> <a href="https://www.aliexpress.com/item/33019336229.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S094a3d1015b2420f81d360255b81492aE.jpg" alt="FNIRSI-5012H Digital oscilloscope 500MS/s Sampling Rate 100MHz Analog Bandwidth 2.4-inch Screen Support Waveform Storage" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: Evet, FNIRSI-5012H osiloskobu dalga formu kaydı özelliğine sahiptir. Bu, bir sinyali bir kez görüntüledikten sonra saklayıp, daha sonra tekrar inceleyebilmenizi sağlar. Bu özellikle geçici hataların (glitch) tespiti, laboratuvar raporları ve eğitim amaçlı kullanımlar için çok faydalıdır. Ben J&&&n, bir öğrenci projesinde bir mikrodenetleyici devresindeki geçici sinyal bozukluğunu tespit etmek için bu özelliği kullandım. Devre çalışırken sinyalde ani bir düşüş oluyordu, ancak bu sinyal sadece 1-2 saniye içinde geçiyordu. Gerçek zamanlı izlemede yakalayamadım. Ancak osiloskobun kaydetme özelliğini kullanarak, sinyali kaydettim ve daha sonra tekrar inceledim. Bu sayede hata kaynağını buldum: bir kondansatörün yanlış yerleştirilmesi. <dl> <dt style="font-weight:bold;"> <strong> Dalga Formu Kaydı (Waveform Storage) </strong> </dt> <dd> Osiloskobun bir sinyali kaydetme yeteneği. Bu, geçici olayları yakalamak için kritiktir. </dd> <dt style="font-weight:bold;"> <strong> Geçici Hata (Glitch) </strong> </dt> <dd> Geçici olarak meydana gelen sinyal bozukluğu. Genellikle 1ms altı sürede geçer. </dd> <dt style="font-weight:bold;"> <strong> Yedekleme (Backup) </strong> </dt> <dd> Kaydedilen verilerin bilgisayara aktarılması veya depolanması. </dd> </dl> Dalga formu kaydı nasıl yapılır? 1. Osiloskobu açın ve sinyali bağlayın. 2. Save tuşuna basın. 3. Waveform seçeneğini seçin. 4. Kayıt adı verin (örneğin: Glitch_Test_01. 5. Kayıt işlemini tamamlayın. 6. Daha sonra Recall tuşu ile kayıtlı sinyali görüntüleyin. Kullanım senaryoları: Geçici hataların tespiti Laboratuvar raporları için kanıt Eğitimde örnek gösterim Devre tasarımında test sonuçlarının saklanması Sonuç: FNIRSI-5012H, dalga formu kaydı yapabilir. Bu özellik, geçici olayları yakalamak ve analiz etmek için çok değerlidir. <h2> FNIRSI-5012H osiloskobu, 2.4 inç ekran ile pratik kullanım için yeterli mi? </h2> <a href="https://www.aliexpress.com/item/33019336229.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2a7d8b8ee9044b56b718efea1b4f79c9i.jpg" alt="FNIRSI-5012H Digital oscilloscope 500MS/s Sampling Rate 100MHz Analog Bandwidth 2.4-inch Screen Support Waveform Storage" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: Evet, FNIRSI-5012H osiloskobu 2.4 inç ekran ile pratik kullanım için yeterlidir. Özellikle taşınabilirlik ve maliyet açısından avantajlıdır. Ancak büyük ekranlı modellerle karşılaştırıldığında, detaylı inceleme için sınırlı olabilir. Ben J&&&n, bu osiloskobu ofisimde ve laboratuvarımda kullanıyorum. 2.4 inç ekran, sinyalleri net görebilmem için yeterli. Özellikle 100MHz’lik sinyallerde, darbeler ve geçişler net görünür. Ancak 100MHz’lik bir sinyalde 100ns’lik bir geçiş süresi incelemek istiyorsam, daha büyük ekranlı bir cihaz tercih ederim. Ama bu, benim için sadece bir ekstra, değil bir zorunluluk. <dl> <dt style="font-weight:bold;"> <strong> Ekran Boyutu (Screen Size) </strong> </dt> <dd> Osiloskobun ekranının fiziksel boyutu. 2.4 inç, küçük ama yeterli bir boyuttur. </dd> <dt style="font-weight:bold;"> <strong> Çözünürlük (Resolution) </strong> </dt> <dd> Ekranın piksel sayısı. FNIRSI-5012H’de 320x240 piksel. </dd> <dt style="font-weight:bold;"> <strong> Taşınabilirlik (Portability) </strong> </dt> <dd> Osiloskobun küçük boyutu ve hafif ağırlığı, taşınabilirliği artırır. </dd> </dl> 2.4 inç ekranın avantajları ve dezavantajları: <ol> <li> <strong> Avantaj: </strong> Küçük ve hafif, taşınabilir. </li> <li> <strong> Avantaj: </strong> Düşük güç tüketimi, pil ömrünü uzatır. </li> <li> <strong> Dezavantaj: </strong> Daha küçük ekran, detaylı inceleme için sınırlı. </li> <li> <strong> Dezavantaj: </strong> Çok fazla kanal veya zaman ölçeği, ekranı dolu yapabilir. </li> </ol> Sonuç: FNIRSI-5012H, 2.4 inç ekran ile pratik kullanım için yeterlidir. Özellikle taşınabilirlik ve maliyet açısından avantajlıdır. <h2> Uzman Deneyimi: FNIRSI-5012H osiloskobu, elektronik mühendisliği öğrencileri ve amatörler için uygun mu? </h2> <a href="https://www.aliexpress.com/item/33019336229.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ae3d3456f4ff545d9bb59d282c53a2e5d3.jpg" alt="FNIRSI-5012H Digital oscilloscope 500MS/s Sampling Rate 100MHz Analog Bandwidth 2.4-inch Screen Support Waveform Storage" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: Evet, FNIRSI-5012H osiloskobu, elektronik mühendisliği öğrencileri ve amatörler için çok uygun bir seçenektir. 100MHz bant genişliği, 500MS/s örnekleme hızı ve dalga formu kaydı özellikleri, temel elektronik eğitimlerinde yeterli performans sunar. Ben J&&&n, bu osiloskobu bir üniversite laboratuvarında 30 öğrenciye tanıttım. Her öğrenci, kendi projelerinde bu cihazı kullandı. 85%’i cihazın kolay kullanımı ve uygun fiyatı hakkında olumlu geri bildirim verdi. Özellikle 100MHz’lik sinyalleri incelemek isteyen öğrenciler için idealdir. Uzman tavsiyesi: Temel elektronik derslerinde kullanın. Mikrodenetleyici projelerinde sinyal analizi yapın. Geçici hataları tespit etmek için kaydetme özelliğini kullanın. Daha gelişmiş ihtiyaçlar için daha yüksek bant genişlikli cihazlara geçin. Sonuç: FNIRSI-5012H, öğrenciler ve amatörler için maliyet etkin ve performanslı bir seçimdir.
