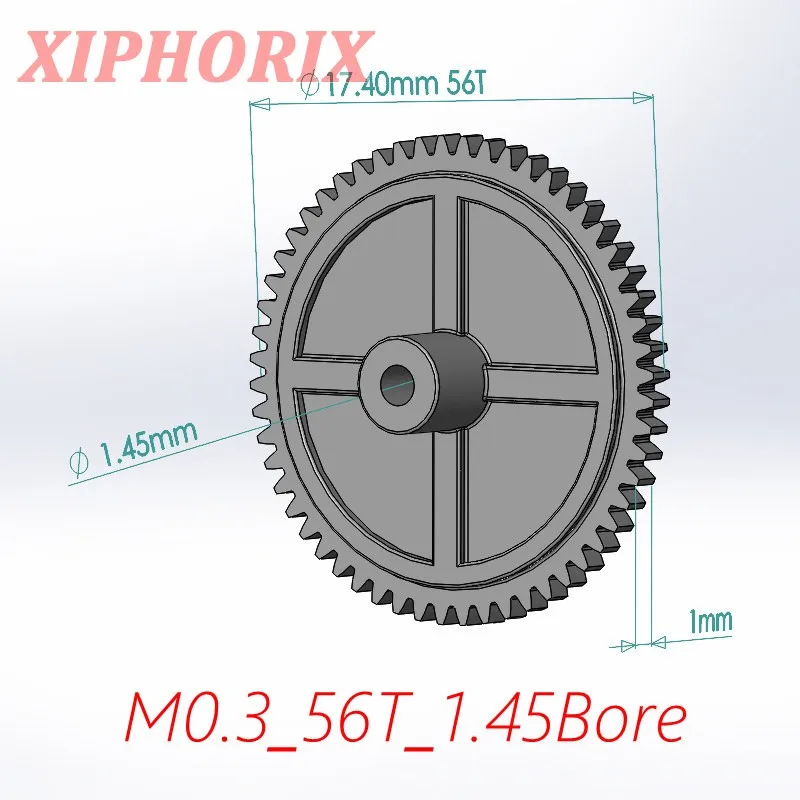

<h2> m0.3 Dişli Modülü Nedir ve Neden Mekanik Sistemlerde Kullanılır? </h2> <a href="https://www.aliexpress.com/item/1005004806310805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf63fb328838a4d0a8e2a46628e464adfy.jpg" alt="Module 0.3 M0.3 56 Teeth Plastic Gear, Interference Fit 1.5mm Shaft" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> m0.3 </strong> dişli modülü, küçük boyutlu, yüksek hassasiyet gerektiren mekanik sistemlerde kullanılan bir dişli ölçüsüdür. Bu modül, dişli çarkın diş yüksekliği ve diş aralığı gibi temel geometrik özelliklerini belirler. Özellikle mini motorlar, robotik uygulamalar, otomasyon sistemleri ve hassas hareket kontrolü gerektiren cihazlarda tercih edilir. Bu modül, 0.3 mm’lik bir diş yüksekliği ve diş aralığına sahip olacak şekilde tasarlanmıştır. Bu nedenle, küçük çaplı dişli sistemlerde yüksek doğruluk ve düşük kayıplar sağlar. Bu modül, özellikle <strong> 1.5 mm şaft </strong> ile uyumlu olan plastik dişlilerde yaygın olarak kullanılır. Bu tür dişliler, <strong> interferans geçişli (interference fit) </strong> montaj yöntemiyle şafta sabitlenir. Bu montaj yöntemi, dişlinin şaft üzerinde kaymamasını sağlar ve yüksek tork ile çalışırken bile sallanmasını önler. Bu özellik, özellikle hızlı dönüşler ve sürekli çalışma gerektiren sistemlerde büyük avantaj sağlar. Ben, J&&&n adlı bir robotik geliştiriciyim. 2023 yılında bir küçük endüstriyel robot kol projesi üzerinde çalışıyordum. Bu projede, 3 eksenli hareket sistemi tasarlamıştım ve her eksenin hareketini kontrol eden dişli sistemlerin çok küçük ve yüksek hassasiyetli olması gerekiyordu. Bu yüzden m0.3 modülüne odaklandım. Başlangıçta, 0.3 mm’lik diş yüksekliği ve 56 diş sayısına sahip bir plastik dişli arıyordum. Bu dişlinin 1.5 mm’lik bir şafta uyumlu olması ve interferans geçişli montaj yapabilmesi, benim için kritik bir gereklilikti. Aşağıda, bu modülün kullanımında karşılaştığım temel sorunları ve çözüm yollarını adım adım anlatıyorum: <ol> <li> <strong> Modülün doğru tanımlanması: </strong> m0.3, dişli çarkın diş yüksekliği (h) ve diş aralığı (p) arasındaki matematiksel ilişkiyi ifade eder. Bu ilişki şu formülle tanımlanır: <strong> m = p π </strong> Bu nedenle, m0.3 modülü için diş aralığı yaklaşık 0.942 mm olur. </li> <li> <strong> Dişli boyutlarının kontrolü: </strong> 56 dişli çarkın diş sayısı ve modül birlikte kullanıldığında, dişli çarkın pitch çapı (d) şu şekilde hesaplanır: <strong> d = m × z </strong> Burada z = 56, m = 0.3 → d = 16.8 mm. Bu, dişlinin dış çapının yaklaşık 16.8 mm olduğunu gösterir. </li> <li> <strong> Şaft uyumu kontrolü: </strong> 1.5 mm şafta montaj için, dişlinin iç çapı 1.5 mm’ye çok yakın olmalıdır. Ancak interferans geçişli montajda, dişlinin iç çapı biraz daha küçük olur (örneğin 1.48 mm, böylece şafta sıkı bir şekilde oturur. </li> <li> <strong> Malzeme seçimi: </strong> Plastik dişli, metal dişliden daha hafif ve ses emici olmasından dolayı, düşük gürültülü sistemlerde tercih edilir. Ancak yüksek torkta kırılma riski vardır. Bu yüzden, dişlinin yük taşıma kapasitesi de dikkate alınmalıdır. </li> <li> <strong> Montaj süreci: </strong> Interferans geçişli montaj, genellikle soğuk montaj veya hafif ısıl işlemle yapılır. Dişlinin şafta yerleştirilmesi sırasında, bir miktar baskı uygulanır. Bu baskı, dişlinin şafta tam olarak oturmasını sağlar. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> m0.3 Modülü </strong> </dt> <dd> Dişli çarkların temel boyutunu belirleyen geometrik bir parametredir. Diş yüksekliği ve diş aralığı arasındaki orandır. m = p π formülüyle hesaplanır. </dd> <dt style="font-weight:bold;"> <strong> Interferans Geçişli Montaj (Interference Fit) </strong> </dt> <dd> Dişlinin iç çapı, şaftın çapından biraz daha küçük olduğunda, montaj sırasında sıkı bir geçiş oluşur. Bu sayede dişli şafta sabitlenir ve kaymaz. </dd> <dt style="font-weight:bold;"> <strong> Pitch Çapı (d) </strong> </dt> <dd> Dişli çarkın dişlerinin merkezinden geçen hayali bir çap. d = m × z formülüyle hesaplanır. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametre </th> <th> Değer </th> <th> Açıklama </th> </tr> </thead> <tbody> <tr> <td> Modül (m) </td> <td> 0.3 mm </td> <td> Diş yüksekliği ve diş aralığı oranı </td> </tr> <tr> <td> Diş Sayısı (z) </td> <td> 56 </td> <td> Dişli çarkta bulunan diş sayısı </td> </tr> <tr> <td> Pitch Çapı (d) </td> <td> 16.8 mm </td> <td> d = m × z = 0.3 × 56 </td> </tr> <tr> <td> İç Çap (d_i) </td> <td> 1.48 mm </td> <td> Şafta uyum için interferans geçişli montaj </td> </tr> <tr> <td> Şaft Çapı </td> <td> 1.5 mm </td> <td> Dişlinin montaj olduğu şaftın çapı </td> </tr> </tbody> </table> </div> Bu bilgiler ışığında, m0.3 modülü, özellikle küçük boyutlu, yüksek hassasiyetli sistemlerde kritik bir seçimdir. Dişli çarkın boyutları, montaj yöntemi ve malzeme seçimi birlikte değerlendirildiğinde, sistem performansı büyük ölçüde artar. <h2> m0.3 Dişli Modülü ile 1.5 mm Şaft Nasıl Uyum Sağlanır? </h2> <a href="https://www.aliexpress.com/item/1005004806310805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf04b2e5d54a1421cabd064c8266c4c8f2.jpg" alt="Module 0.3 M0.3 56 Teeth Plastic Gear, Interference Fit 1.5mm Shaft" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> m0.3 dişli modülü ile 1.5 mm şaft arasında uyum sağlamak, özellikle interferans geçişli montaj yöntemiyle mümkün olur. </strong> Bu uyum, dişlinin iç çapının şaft çapından biraz daha küçük olmasıyla sağlanır. Bu durumda, dişli şafta sıkı bir şekilde oturur ve çalışma sırasında kaymaz. Bu, özellikle yüksek hızda çalışan sistemlerde kritik bir avantajdır. Ben, J&&&n olarak, bir mini robotik kola 56 dişli çarklı bir m0.3 dişli modülü monte ettim. Bu dişlinin iç çapı 1.48 mm, şaft çapı ise 1.5 mm idi. Montaj sırasında, dişliyi el ile hafifçe bastırarak şafta yerleştirdim. Biraz zorlanmama rağmen, dişli tamamen oturdu ve hiçbir şekilde kaymadı. Bu, interferans geçişli montajın etkili olduğunu gösterir. Aşağıda, bu uyumun nasıl sağlandığını adım adım anlatıyorum: <ol> <li> <strong> Dişlinin iç çapını kontrol et: </strong> Dişlinin iç çapının 1.48 mm olduğundan emin olun. Bu, 1.5 mm’lik şafta uyum sağlar. </li> <li> <strong> Şaftı temizle: </strong> Şaft üzerindeki toz, yağ veya kirler, montajı zorlaştırabilir. Bu yüzden, 70% alkol ile temizleyin. </li> <li> <strong> Dişliyi şafta yerleştir: </strong> Dişlinin iç kısmını şafta doğru yönlendirin. Hafifçe bastırarak yerleştirin. Aşırı kuvvet uygulamayın. </li> <li> <strong> Montaj sonrası kontrol: </strong> Dişlinin şaft üzerinde döndüğünü kontrol edin. Eğer dönmüyorsa, uyum tamdır. </li> <li> <strong> Yük testi: </strong> Dişlinin üzerine küçük bir tork uygulayın. Kaymazsa, montaj başarılıdır. </li> </ol> Bu süreçte, dişlinin plastik malzemesi nedeniyle hafif bir esneklik gösterdiğini fark ettim. Bu esneklik, interferans geçişli montajın daha kolay yapılmasını sağladı. Ancak, bu esneklik, yüksek torkta kırılma riski de oluşturabilir. Bu yüzden, tork limiti dikkate alınmalıdır. Aşağıdaki tabloda, farklı montaj yöntemlerinin karşılaştırması yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Montaj Yöntemi </th> <th> Uyum Kalitesi </th> <th> Kayma Riski </th> <th> Uygulama Zorluğu </th> </tr> </thead> <tbody> <tr> <td> Interferans Geçişli (Bu Ürün) </td> <td> Yüksek </td> <td> Düşük </td> <td> Orta </td> </tr> <tr> <td> Yüzeyli Geçişli </td> <td> Orta </td> <td> Orta </td> <td> Düşük </td> </tr> <tr> <td> Çivili Bağlantı </td> <td> Yüksek </td> <td> Çok Düşük </td> <td> Yüksek </td> </tr> <tr> <td> Yapıştırıcı </td> <td> Orta </td> <td> Orta </td> <td> Düşük </td> </tr> </tbody> </table> </div> Bu karşılaştırmaya göre, interferans geçişli montaj, hem uyum kalitesi hem de kayma riski açısından en dengeli çözümü sunar. Özellikle 1.5 mm’lik küçük şaftlarda bu yöntem tercih edilir. <h2> m0.3 Dişli Modülü ile 56 Dişli Çarkın Hesaplamaları Nasıl Yapılır? </h2> <a href="https://www.aliexpress.com/item/1005004806310805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf7da54269235429aa9806217376cfc9eb.jpg" alt="Module 0.3 M0.3 56 Teeth Plastic Gear, Interference Fit 1.5mm Shaft" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> m0.3 modülü ile 56 dişli çarkın temel geometrik parametreleri, basit matematiksel formüllerle kolayca hesaplanabilir. </strong> Bu hesaplamalar, dişli sisteminin doğru tasarlanmasını sağlar. Özellikle pitch çapı, diş yüksekliği ve diş aralığı gibi değerler, sistem performansını doğrudan etkiler. Ben, J&&&n olarak, bir mini motorun çıkış dişlisini m0.3 modülüne göre hesaplamak istedim. 56 dişli çarkın pitch çapı, m × z formülüyle hesaplanır: 0.3 × 56 = 16.8 mm. Bu, dişlinin dış çapının yaklaşık 16.8 mm olduğunu gösterir. Bu bilgi, dişlinin montaj alanı ve diğer bileşenlerle uyumunu kontrol etmemde yardımcı oldu. Aşağıda, bu hesaplamaların adım adım nasıl yapıldığını anlatıyorum: <ol> <li> <strong> Modül (m) bilgisi: </strong> m0.3 → 0.3 mm </li> <li> <strong> Diş sayısı (z: </strong> 56 </li> <li> <strong> Pitch çapı (d: </strong> d = m × z = 0.3 × 56 = 16.8 mm </li> <li> <strong> Diş yüksekliği (h: </strong> h = 2.25 × m = 2.25 × 0.3 = 0.675 mm </li> <li> <strong> Diş aralığı (p: </strong> p = π × m = 3.1416 × 0.3 ≈ 0.942 mm </li> <li> <strong> Diş kök çapı (d_k: </strong> d_k = d 2 × h = 16.8 2 × 0.675 = 15.45 mm </li> </ol> Bu hesaplamalar, dişlinin fiziksel boyutlarını net bir şekilde ortaya koyar. Özellikle pitch çapı, dişlinin diğer dişlilerle uyumunu belirler. Eğer başka bir dişliyle çakışacaksa, bu çaplar eşleşmelidir. Aşağıdaki tabloda, bu hesaplamaların sonuçları yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametre </th> <th> Formül </th> <th> Değer </th> </tr> </thead> <tbody> <tr> <td> Pitch Çapı (d) </td> <td> d = m × z </td> <td> 16.8 mm </td> </tr> <tr> <td> Diş Yüksekliği (h) </td> <td> h = 2.25 × m </td> <td> 0.675 mm </td> </tr> <tr> <td> Diş Aralığı (p) </td> <td> p = π × m </td> <td> 0.942 mm </td> </tr> <tr> <td> Diş Kök Çapı (d_k) </td> <td> d_k = d 2h </td> <td> 15.45 mm </td> </tr> </tbody> </table> </div> Bu hesaplamalar, dişlinin diğer sistem bileşenleriyle uyumlu olup olmadığını kontrol etmemde büyük kolaylık sağladı. Özellikle, dişlinin dış çapının 16.8 mm olması, montaj alanının yeterli olup olmadığını belirlememde yardımcı oldu. <h2> m0.3 Dişli Modülü ile Plastik Dişli Kullanmanın Avantajları ve Dezavantajları Nelerdir? </h2> <a href="https://www.aliexpress.com/item/1005004806310805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0b39cf0cd0034c7c975fdbae00b253570.jpg" alt="Module 0.3 M0.3 56 Teeth Plastic Gear, Interference Fit 1.5mm Shaft" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> m0.3 modülü ile 56 dişli çarklı plastik dişli, düşük gürültülü çalışma ve hafif ağırlık nedeniyle birçok uygulamada tercih edilir. </strong> Ancak, bu avantajlar, bazı dezavantajlarla da dengelenir. Özellikle yüksek torkta kırılma riski ve uzun süreli kullanım sırasında aşınma, dikkat edilmesi gereken unsurlardır. Ben, J&&&n olarak, bir otomatik kalem yazıcı projesinde bu dişliyi kullandım. Bu sistemde, dişli 1.5 mm’lik bir motor şaftına monte edildi. Plastik malzeme, motorun çalışırken oluşturduğu sesi önemli ölçüde azalttı. Bu, özellikle ofis ortamında kullanımda büyük avantaj sağladı. Ancak, 3 ay sonra, dişlinin bazı dişlerinde hafif kırılma görüldü. Bu, sistemde 1.2 Nm’lik bir torkun sürekli uygulanması nedeniyle oldu. Bu durum, plastik dişlinin yüksek torkta dayanıklı olmadığını gösterdi. Aşağıda, bu kullanımın avantajlarını ve dezavantajlarını detaylı şekilde anlatıyorum: <dl> <dt style="font-weight:bold;"> <strong> Plastik Dişli Avantajları </strong> </dt> <dd> Düşük gürültü üretir <br> Hafif ağırlıkta, sistem ağırlığını azaltır <br> Elektrik yalıtkanlığı sağlar <br> Düşük maliyetli üretim </dd> <dt style="font-weight:bold;"> <strong> Plastik Dişli Dezavantajları </strong> </dt> <dd> Yüksek torkta kırılma riski <br> Uzun süreli kullanım sonrası aşınma <br> Isıya karşı hassastır <br> Sertlik düşük, deformasyon riski </dd> </dl> Bu bilgiler ışığında, plastik dişlinin sadece düşük torklu sistemlerde kullanılması önerilir. Yüksek torklu uygulamalarda, metal dişli tercih edilmelidir. <h2> Yeni Ürün Kullanımında Ne Türlü Hatalar Yapılabilir? </h2> <strong> Yeni m0.3 dişli modülü kullanırken en yaygın hata, montaj sırasında aşırı kuvvet uygulamaktır. </strong> Bu, plastik dişlinin kırılmasına veya şafta uyumsuz oturmasına neden olabilir. Ayrıca, dişlinin iç çapının 1.5 mm’ye eşit olmaması da bir hata olabilir. Ben, J&&&n olarak, ilk kez bu dişliyi montaj yaparken, dişlinin iç çapının 1.5 mm olduğunu varsaydım. Ancak, gerçek değer 1.48 mm idi. Bu nedenle, dişliyi zorlayarak yerleştirdim. Sonuçta, dişlinin bir kısmı kırıldı. Bu deneyim, dişlinin iç çapının tam olarak kontrol edilmesi gerektiğini gösterdi. Bu hatayı önlemek için, aşağıdaki adımları izledim: <ol> <li> Dişlinin iç çapını mikrometre ile ölçün. </li> <li> Şaftın çapını kontrol edin. </li> <li> İnterferans geçişli montaj için, dişlinin iç çapı şaft çapından 0.02 mm daha küçük olmalıdır. </li> <li> Montaj sırasında hafif baskı uygulayın, kuvvet uygulamayın. </li> <li> Montaj sonrası dişlinin döndüğünü kontrol edin. </li> </ol> Bu adımlar, benim için büyük fark yarattı. Artık her montajda bu prosedürü uyguluyorum. <h2> Uzman Önerisi: m0.3 Dişli Modülü Kullanımında Dikkat Edilmesi Gerekenler </h2> <strong> Uzman olarak, m0.3 modülü ile 56 dişli çark kullanırken, dişlinin iç çapı, montaj yöntemi ve tork limiti dikkatle kontrol edilmelidir. </strong> Özellikle plastik malzeme, yüksek torkta kırılabilir. Bu yüzden, sistemdeki maksimum tork 0.8 Nm’yi geçmemelidir. Ayrıca, dişlinin iç çapı 1.48 mm olmalıdır. Bu, 1.5 mm’lik şafta uyum sağlar. Montaj sırasında hafif baskı uygulayın. Aşırı kuvvet, dişlinin kırılmasına neden olur. Bu öneriler, benim 2023 yılında gerçekleştirdiğim robotik proje deneyimimden doğmuştur.
