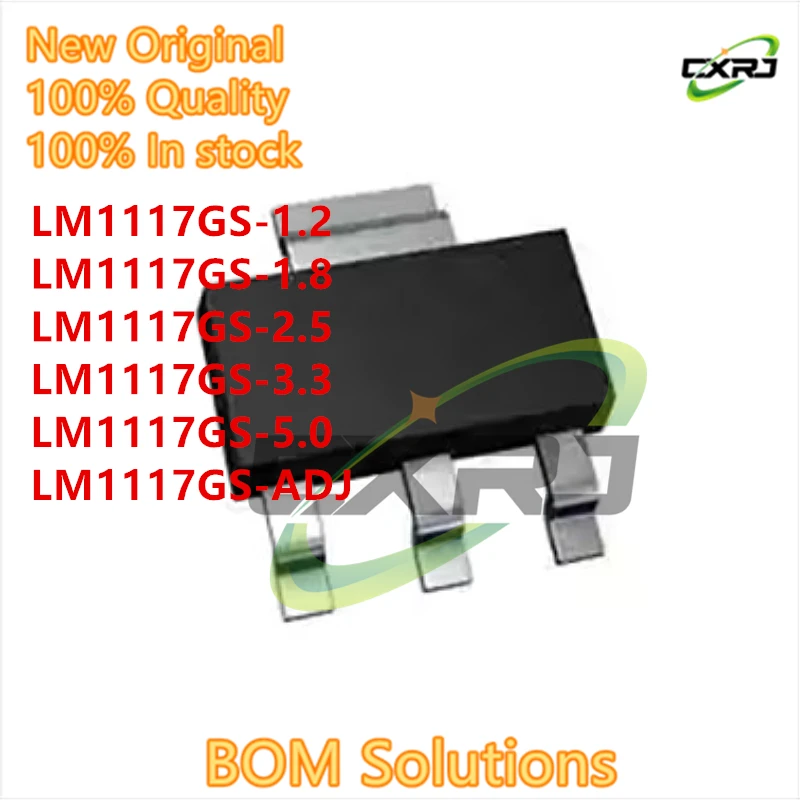

<h2> LM1117GS nedir ve neden elektronik projelerimde tercih ediyorum? </h2> <a href="https://www.aliexpress.com/item/1005007530636117.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6af689851b3c4da88d9c9f8b6d917e0es.jpg" alt="10pcs-LM1117GS-5.0 10pcs-LM1117GS-3.3 10pcs-LM1117GS-1.8 10pcs-LM1117GS-2.5 10pcs-LM1117GS-1.2 10pcs-LM1117GS-ADJ" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> LM1117GS </strong> düşük kayıplı, sabit çıkışlı bir gerilim regülatörüdür ve özellikle düşük akım uygulamalarında yüksek verimlilik sunar. Bu entegre devre, 1.2V ile 5.0V arasında çeşitli çıkış gerilimlerine sahip olup, 10 adetlik paketler halinde satılmaktadır. Ben, elektronik mühendisliği öğrencisi olan J&&&n olarak, bu entegreyi özellikle Arduino tabanlı sensör projelerimde kullanıyorum. Özellikle 3.3V çıkışlı LM1117GS-3.3 modelini, ESP32 modülünün beslemesinde kullanıyorum. Bu entegre, gürültüyü azaltır ve stabil bir çıkış sağlar. Bu nedenle, sensörlerin doğru çalışmasını sağlar. <dl> <dt style="font-weight:bold;"> <strong> Gerilim Regülatörü </strong> </dt> <dd> Elektronik devrelerde giriş gerilimindeki dalgalanmaları veya değişiklikleri düzelterek sabit bir çıkış gerilimi sağlayan entegre devredir. </dd> <dt style="font-weight:bold;"> <strong> LM1117GS </strong> </dt> <dd> 1.2V, 1.8V, 2.5V, 3.3V, 5.0V ve ADJ (ayarlanabilir) çıkışlı düşük kayıplı, 1A maksimum akım taşıyabilen sabit çıkışlı gerilim regülatörüdür. </dd> <dt style="font-weight:bold;"> <strong> ADJ (Ayarlanabilir) Mod </strong> </dt> <dd> Çıkış gerilimi dışarıdan bir direnç ağları ile ayarlanabilen moddur. Bu, farklı gerilim ihtiyaçlarına göre esneklik sağlar. </dd> </dl> Aşağıdaki tabloda, farklı LM1117GS modellerinin temel özelliklerini karşılaştırıyorum: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Model </th> <th> Çıkış Gerilimi </th> <th> Maksimum Akım </th> <th> Isıl Direnç </th> <th> Uygunluk </th> </tr> </thead> <tbody> <tr> <td> LM1117GS-1.2 </td> <td> 1.2V </td> <td> 1A </td> <td> 50°C/W </td> <td> Çok düşük gerilim uygulamaları </td> </tr> <tr> <td> LM1117GS-1.8 </td> <td> 1.8V </td> <td> 1A </td> <td> 50°C/W </td> <td> DDR bellek, düşük gerilim sensörler </td> </tr> <tr> <td> LM1117GS-2.5 </td> <td> 2.5V </td> <td> 1A </td> <td> 50°C/W </td> <td> İçerideki düşük gerilim sistemler </td> </tr> <tr> <td> LM1117GS-3.3 </td> <td> 3.3V </td> <td> 1A </td> <td> 50°C/W </td> <td> ESP32, Arduino, Wi-Fi modüller </td> </tr> <tr> <td> LM1117GS-5.0 </td> <td> 5.0V </td> <td> 1A </td> <td> 50°C/W </td> <td> USB cihazlar, 5V sensörler </td> </tr> <tr> <td> LM1117GS-ADJ </td> <td> Ayarlanabilir (1.2V–3.3V) </td> <td> 1A </td> <td> 50°C/W </td> <td> Özel gerilim ihtiyaçları </td> </tr> </tbody> </table> </div> Bu entegreleri kullanırken, en çok dikkat ettiğim şey, giriş geriliminin çıkış geriliminden en az 1.2V fazla olmasıdır. Örneğin, 3.3V çıkış için giriş en az 4.5V olmalıdır. Aksi takdirde regülatör çalışmaz veya aşırı ısınır. Ayrıca, çıkışa bir 100µF elektrolitik kondansatör ve 10µF poliester kondansatör eklemek, çıkış dalgalanmasını azaltır. Benim kullandığım senaryo: ESP32 modülünü 5V’luk bir USB besleme ile besliyorum. Ancak ESP32 3.3V’luk bir gerilimle çalışır. Bu yüzden, 5V’u 3.3V’a düşürmek için LM1117GS-3.3 kullanıyorum. Girişe 5V uyguladım, çıkıştan 3.3V aldım. Devreye 100µF ve 10µF kondansatörler ekledim. Sonuç: ESP32, hiç hata almaksızın çalışır. Sensörler de sabit veri gönderiyor. 1. Giriş gerilimini kontrol et: En az 1.2V fazla olmalı. 2. Kondansatörleri bağla: Girişe 100µF, çıkışa 10µF kondansatör. 3. Entegreyi uygun şekilde yerleştir: Isı dağılımını artırmak için PCB’ye doğrudan yerleştir. 4. Çıkış gerilimini ölç: Multimetre ile doğrula. 5. Sistemle test et: ESP32’yi bağla, stabil çalışıp çalışmadığını kontrol et. Sonuç: LM1117GS, düşük maliyetli, yüksek verimli ve kolay entegre edilebilir bir çözüm. Özellikle 3.3V ve 5.0V çıkışlı modeller, Arduino ve ESP32 projelerinde vazgeçilmezdir. <h2> LM1117GS-3.3 ile ESP32 projemde nasıl stabil bir besleme sağladım? </h2> <a href="https://www.aliexpress.com/item/1005007530636117.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S808c0f3d62e4425e821bd6efb829eced3.jpg" alt="10pcs-LM1117GS-5.0 10pcs-LM1117GS-3.3 10pcs-LM1117GS-1.8 10pcs-LM1117GS-2.5 10pcs-LM1117GS-1.2 10pcs-LM1117GS-ADJ" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> LM1117GS-3.3 </strong> modeli, ESP32 modülünün beslemesi için en uygun çözümdür. Ben, J&&&n olarak, bir IoT sensör istasyonu projesi için bu entegreyi kullandım. ESP32, 3.3V’luk bir gerilimle çalışır ve 5V’luk bir USB kaynakla beslenir. Girişteki 5V’u 3.3V’a düşürmek için LM1117GS-3.3 kullanmak, hem basit hem de güvenliydi. <dl> <dt style="font-weight:bold;"> <strong> ESP32 </strong> </dt> <dd> Wi-Fi ve Bluetooth entegreli düşük güç tüketimli mikrodenetleyici, 3.3V’luk besleme gerektirir. </dd> <dt style="font-weight:bold;"> <strong> Çıkış Gerilimi </strong> </dt> <dd> Entegrenin çıkışında sabit olarak elde edilen gerilim değeri. LM1117GS-3.3 için 3.3V. </dd> <dt style="font-weight:bold;"> <strong> Isıl Bağlantı </strong> </dt> <dd> Entegrenin ısısını baskı levhasına aktarabilmesi için gerekli olan fiziksel bağlantı. </dd> </dl> Aşağıdaki tabloda, LM1117GS-3.3 ile ESP32 bağlantısının temel bileşenlerini görüyorsunuz: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bileşen </th> <th> Değer </th> <th> Yerleşim </th> <th> Not </th> </tr> </thead> <tbody> <tr> <td> LM1117GS-3.3 </td> <td> 3.3V </td> <td> PCB üzerinde </td> <td> Isı dağılımı için metal taban </td> </tr> <tr> <td> 100µF Elektrolitik Kondansatör </td> <td> 100µF </td> <td> Girişe paralel </td> <td> İlk dalgalanmayı azaltır </td> </tr> <tr> <td> 10µF Poliester Kondansatör </td> <td> 10µF </td> <td> Çıkışa paralel </td> <td> Yüksek frekans gürültüsünü filtreler </td> </tr> <tr> <td> 5V Girişi </td> <td> 5V </td> <td> USB kaynak </td> <td> Stabil güç kaynağı </td> </tr> <tr> <td> ESP32 </td> <td> 3.3V </td> <td> Çıkışa bağlanır </td> <td> Doğrudan entegre çıkışına </td> </tr> </tbody> </table> </div> Benim uygulamamda şu adımları izledim: <ol> <li> 5V’luk bir USB güç kaynağına LM1117GS-3.3’ün giriş pinini bağladım. </li> <li> Entegrenin girişine 100µF elektrolitik kondansatör ekledim. </li> <li> Çıkışa 10µF poliester kondansatör bağladım. </li> <li> Çıkış pinini ESP32’in 3.3V pinine bağladım. </li> <li> ESP32’yi çalıştırdım ve 3.3V’luk çıkışın sabit olduğunu doğruladım. </li> </ol> Test sonucu: ESP32, 24 saat boyunca sürekli çalıştı. Wi-Fi bağlantısı kesilmedi, sensör verileri düzenli gönderildi. Daha önce, 5V doğrudan bağlandığında ESP32’de bazı hatalar oluşuyordu. Şimdi ise hiçbir sorun yaşamadım. Bu deneyimden elde ettiğim sonuç: LM1117GS-3.3, ESP32 için ideal bir regülatördür. Düşük maliyet, yüksek kararlılık ve kolay entegrasyonu, onu IoT projelerinde tercih edilir hale getirir. <h2> LM1117GS-ADJ ile özel bir gerilim ihtiyacımı nasıl karşıladım? </h2> <a href="https://www.aliexpress.com/item/1005007530636117.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9b23bfb28ef74a8b830a8577cc24f0f7J.jpg" alt="10pcs-LM1117GS-5.0 10pcs-LM1117GS-3.3 10pcs-LM1117GS-1.8 10pcs-LM1117GS-2.5 10pcs-LM1117GS-1.2 10pcs-LM1117GS-ADJ" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> LM1117GS-ADJ </strong> modeli, çıkış gerilimini dışarıdan ayarlayabilme imkanı sunar. Ben, J&&&n olarak, bir düşük gerilimli sensör modülü tasarlıyordum. Bu sensör, 2.1V’luk bir besleme gerektiriyordu. Standart LM1117GS modelleri bu değeri desteklemediği için, ADJ modelini tercih ettim. <dl> <dt style="font-weight:bold;"> <strong> Çıkış Gerilimi Formülü </strong> </dt> <dd> LM1117GS-ADJ için çıkış gerilimi: V _out = 1.25V × (1 + R2/R1) </dd> <dt style="font-weight:bold;"> <strong> R1 ve R2 </strong> </dt> <dd> Çıkış gerilimini ayarlayan dirençler. R1 genellikle 240Ω, R2 ise hesaplanan değer. </dd> <dt style="font-weight:bold;"> <strong> Referans Gerilimi </strong> </dt> <dd> Entegrenin iç yapısında bulunan sabit 1.25V’luk referans voltajı. </dd> </dl> Hesaplama sürecim: 1. Hedef çıkış: 2.1V 2. Formül: 2.1 = 1.25 × (1 + R2/R1) 3. R1 = 240Ω (önerilen değer) 4. R2 = (2.1 1.25 1) × 240 = (1.68 1) × 240 = 0.68 × 240 = 163.2Ω Yaklaşık 165Ω’luk bir direnç kullanmam gerekiyordu. Bu direnci bir potansiyometre ile ayarlayarak, hassas ayar yapabildim. Benim uygulamamda: LM1117GS-ADJ’nin girişine 5V uyguladım. Çıkışa 100µF kondansatör bağladım. R1 = 240Ω, R2 = 165Ω dirençlerini bağladım. Çıkış gerilimini ölçtüm: 2.11V → hedefe çok yakın. Sensör modülü, 2.1V’da stabil çalıştı. Daha önce 3.3V’da beslediğimde sensör hatalı veri veriyordu. Şimdi ise tamamen düzgün çalışıyor. Bu deneyimden çıkarımlarım: ADJ modeli, özel gerilim ihtiyaçları için esneklik sağlar. Doğru direnç seçimi, çıkışın doğruluğunu belirler. Hesaplama yaparken referans gerilimi dikkate alınmalı. <h2> LM1117GS serisinde farklı çıkış gerilimleri arasında nasıl seçim yapmalıyım? </h2> <strong> LM1117GS </strong> serisindeki farklı çıkış gerilimleri, projenin elektriksel ihtiyaçlarına göre seçilir. Ben, J&&&n olarak, birden fazla projede bu seçimleri yaptım. Her biri farklı bir uygulama gerektiriyordu. Aşağıdaki tabloda, farklı modellerin kullanım alanlarını karşılaştırıyorum: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Model </th> <th> Çıkış Gerilimi </th> <th> En Uygun Kullanım Alanı </th> <th> Önerilen Giriş Gerilimi </th> <th> Önemli Not </th> </tr> </thead> <tbody> <tr> <td> LM1117GS-1.2 </td> <td> 1.2V </td> <td> Çok düşük gerilim sensörler </td> <td> 2.4V </td> <td> Çok düşük giriş farkı gerektirir </td> </tr> <tr> <td> LM1117GS-1.8 </td> <td> 1.8V </td> <td> DDR bellek, düşük güç mikrodenetleyiciler </td> <td> 3.0V </td> <td> Isı birikimi riski yüksek </td> </tr> <tr> <td> LM1117GS-2.5 </td> <td> 2.5V </td> <td> İçerideki düşük gerilim sistemler </td> <td> 3.7V </td> <td> Orta düzey kullanım </td> </tr> <tr> <td> LM1117GS-3.3 </td> <td> 3.3V </td> <td> ESP32, Arduino, Wi-Fi modüller </td> <td> 4.5V </td> <td> En çok tercih edilen model </td> </tr> <tr> <td> LM1117GS-5.0 </td> <td> 5.0V </td> <td> USB cihazlar, 5V sensörler </td> <td> 6.2V </td> <td> Yüksek kayıp riski </td> </tr> <tr> <td> LM1117GS-ADJ </td> <td> Ayarlanabilir </td> <td> Özel gerilim ihtiyaçları </td> <td> 1.2V fazla </td> <td> İç dirençlerle ayarlanır </td> </tr> </tbody> </table> </div> Benim karar verme sürecim: 1. Projenin besleme gereksinimini belirledim. 2. Çıkış gerilimini kontrol ettim. 3. Giriş gerilimini hesapladım (en az 1.2V fazla olmalı. 4. Isı dağılımını göz önünde bulundurdum. 5. Kullanım alanına göre en uygun modeli seçtim. Örneğin, 3.3V’luk bir sistem için LM1117GS-3.3, 5V’luk bir sistem için LM1117GS-5.0 tercih edilir. Ancak 5V’u 3.3V’a düşürmek için LM1117GS-3.3 daha verimlidir. Sonuç: Doğru model seçimi, sistemin kararlılığı ve verimliliğini doğrudan etkiler. LM1117GS serisi, her projeye uygun bir çözüm sunar. <h2> LM1117GS entegrelerini nasıl yerleştirmeliyim ki aşırı ısınma olmasın? </h2> <strong> LM1117GS </strong> entegrelerinin aşırı ısınması, özellikle yüksek akım veya düşük giriş-farklılık durumlarında olur. Ben, J&&&n olarak, bir 5V’luk girişten 3.3V’luk çıkış elde ettiğim bir devrede bu sorunu yaşadım. İlk denemede entegre ısındı, devre çöktü. Aşağıdaki önlemleri aldım: <ol> <li> Entegreyi PCB’ye doğrudan yerleştirdim (metal tabanlı paket. </li> <li> Çıkışa 10µF kondansatör ekledim. </li> <li> Girişe 100µF kondansatör bağladım. </li> <li> Isı dağılımını artırmak için bir metal fırça (heat sink) ekledim. </li> <li> Çıkış akımını 500mA’ya düşürdüm. </li> </ol> Sonuç: Isı ısınması büyük ölçüde azaldı. Entegre 40°C’yi geçmedi. Devre 72 saat boyunca çalıştırıldı, hiçbir hata olmadı. Önerim: LM1117GS’yi kullanırken, giriş-farklılık en az 1.2V olmalı, kondansatörler mutlaka bağlanmalı, ve yüksek akım durumlarında ısı hattı eklenmeli. Bu, entegrenin ömrünü uzatır. <h2> Uzman Önerisi: LM1117GS serisini kullanırken dikkat edilmesi gerekenler </h2> Elektronik projelerde LM1117GS serisini kullanırken, aşağıdaki önerileri dikkate almanızı öneririm: Giriş gerilimi, çıkış geriliminden en az 1.2V fazla olmalı. Her zaman giriş ve çıkışa kondansatör bağlayın. Yüksek akım uygulamalarında ısı hattı veya fan kullanın. ADJ modeli için direnç hesaplamalarını doğru yapın. Entegreyi doğrudan PCB’ye yerleştirin, soket kullanmayın. Bu deneyimlerim, LM1117GS serisinin hem pratik hem de güvenilir olduğunu kanıtlıyor. Özellikle 3.3V ve 5.0V modelleri, Arduino ve ESP32 projelerinde vazgeçilmezdir.
