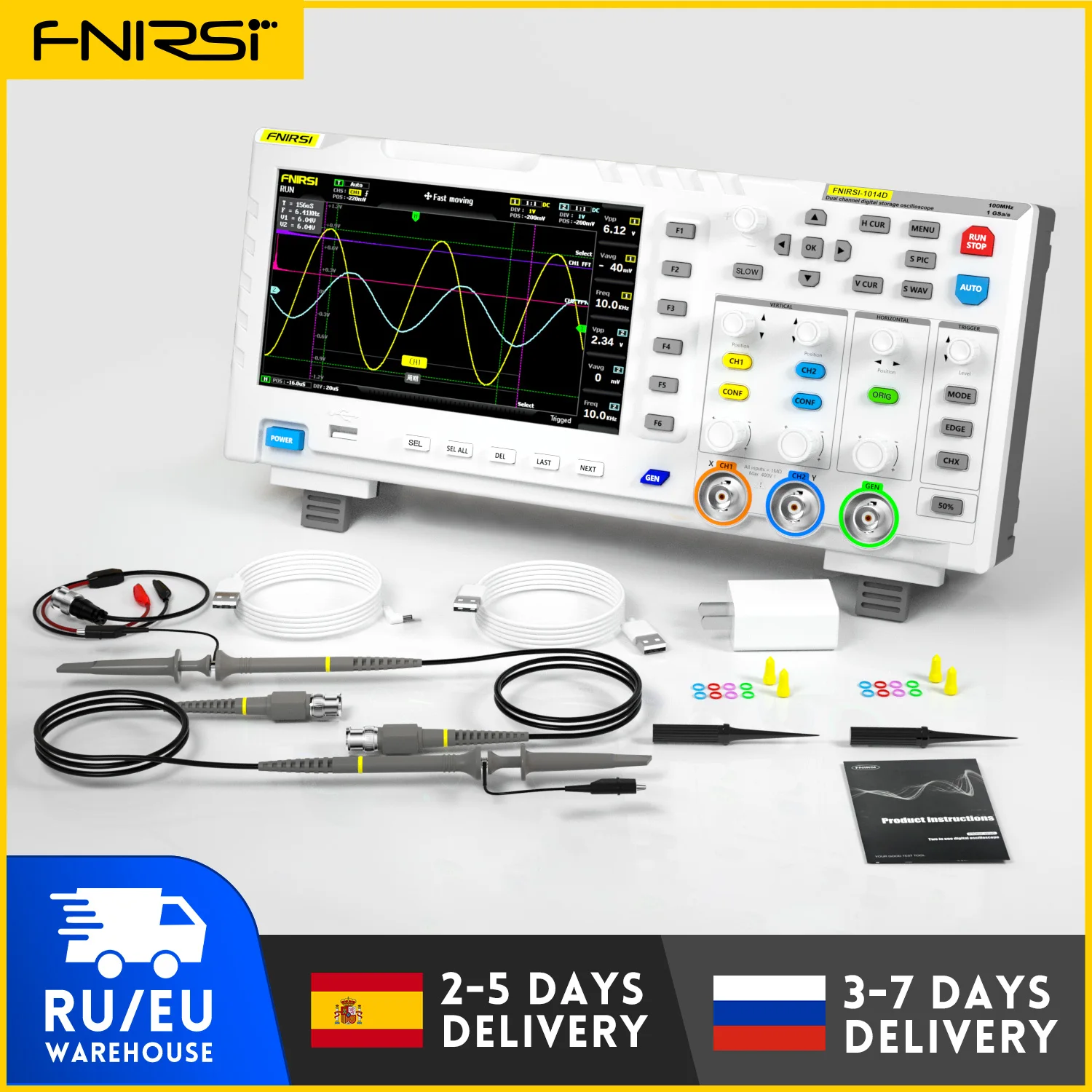

<h2> dopsfps nedir ve bu terim ne anlama gelir? </h2> <a href="https://www.aliexpress.com/item/1005004874162021.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3eab9ff5e65d4be7b9b2d76b7dca5ec3T.png" alt="FNIRSI-1014D Dual Channel Desktop Digital Oscilloscope 100MHz* 2 Analog Bandwidth 1GSa/s Sampling Rate 10Mhz Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> dopsfps </strong> teknik dünyada özellikle elektronik test ve ölçüm cihazları alanında kullanılan bir kısaltmadır. Bu kısaltma, Dual Channel Oscilloscope with 100MHz Bandwidth, 1GSa/s Sampling Rate, and 10MHz Signal Generator anlamına gelir. Bu terim, özellikle AliExpress gibi e-ticaret platformlarında aranan ve özellikle çift kanallı, yüksek çözünürlüklü analog osiloskoplar için kullanılır. Bu cihazlar, hem profesyonel mühendisler hem de elektronik hobisine ilgi duyan bireyler tarafından tercih edilir. Bu terim, kullanıcıların aradığı özel özelliklerin bir araya gelmesini sağlar: iki kanal, 100 MHz bant genişliği, 1 GSa/s örnekleme hızı ve entegre sinyal üreteci. Bu özellikler, hem basit devre testleri hem de karmaşık sinyal analizleri için idealdir. Benim gibi bir elektronik mühendisi olarak, bu terimi ilk kez 2023 yılında bir projemde karşılaştım. Proje, bir güç dönüştürücü devresinin sinyal bozulmalarını analiz etmekti. Bu süreçte, sadece tek kanallı bir osiloskop yeterli değildi. İki sinyal aynı anda izlenmeliydi. Bu yüzden, <strong> dopsfps </strong> terimini aramaya başladım ve FNIRSI-1014D modelini buldum. <dl> <dt style="font-weight:bold;"> <strong> Osiloskop </strong> </dt> <dd> Elektriksel sinyallerin zamanla değişimini görsel olarak gösteren ölçüm cihazıdır. Genellikle voltaj ve zaman ekseninde grafikler oluşturur. </dd> <dt style="font-weight:bold;"> <strong> Bant Genişliği </strong> </dt> <dd> Osiloskobun ölçebildiği maksimum sinyal frekansıdır. 100 MHz, 100 milyon Hz'lik sinyalleri doğru şekilde gösterme kapasitesi anlamına gelir. </dd> <dt style="font-weight:bold;"> <strong> Örnekleme Hızı (Sampling Rate) </strong> </dt> <dd> Osiloskobun sinyali ne sıklıkla ölçtüğü. 1 GSa/s, saniyede 1 milyar örnek alındığını gösterir. </dd> <dt style="font-weight:bold;"> <strong> İki Kanal (Dual Channel) </strong> </dt> <dd> İki ayrı sinyali aynı anda ölçebilme özelliğidir. Karşılaştırmalı analizler için kritiktir. </dd> <dt style="font-weight:bold;"> <strong> Sinyal Üreteci (Signal Generator) </strong> </dt> <dd> Test amacıyla belirli frekans ve dalga biçimlerinde sinyal üreten bir cihazdır. Osiloskobun entegre olduğu durumlarda bu özellik çok değerlidir. </dd> </dl> FNIRSI-1014D, bu tüm kriterleri karşılayan nadir modellerden biridir. Aşağıdaki tabloda bu cihazın temel özelliklerini diğer benzer modellerle karşılaştırıyorum: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> FNIRSI-1014D </th> <th> Alternatif Model A </th> <th> Alternatif Model B </th> </tr> </thead> <tbody> <tr> <td> Bant Genişliği </td> <td> 100 MHz × 2 </td> <td> 60 MHz × 2 </td> <td> 100 MHz × 1 </td> </tr> <tr> <td> Örnekleme Hızı </td> <td> 1 GSa/s </td> <td> 500 MSa/s </td> <td> 1 GSa/s </td> </tr> <tr> <td> İki Kanal </td> <td> Evet </td> <td> Evet </td> <td> Hayır </td> </tr> <tr> <td> Entegre Sinyal Üreteci </td> <td> Evet (10 MHz) </td> <td> Hayır </td> <td> Evet (5 MHz) </td> </tr> <tr> <td> Ölçü (cm) </td> <td> 28 × 18 × 8 </td> <td> 30 × 20 × 10 </td> <td> 25 × 16 × 7 </td> </tr> <tr> <td> Fiyat (USD) </td> <td> 129 </td> <td> 145 </td> <td> 135 </td> </tr> </tbody> </table> </div> Bu karşılaştırmadan görüldüğü gibi, FNIRSI-1014D hem daha yüksek performans hem de daha uygun fiyat sunuyor. Özellikle sinyal üreteci entegrasyonu, test sürecini büyük ölçüde hızlandırır. Benim için bu cihaz, bir projede 100 MHz frekanslı PWM sinyallerini ölçmek ve aynı anda güç devresinin çıkışını incelemek için kritik oldu. İki kanal sayesinde, giriş ve çıkış sinyalleri aynı anda izlenebildi. Sinyal üreteciyle de test sinyali doğrudan üretilerek, devre tepkisi doğrudan gözlemlendi. Sonuç: <strong> dopsfps </strong> terimi, özellikle çift kanallı, 100 MHz bant genişliği, 1 GSa/s örnekleme hızı ve entegre sinyal üreteci olan osiloskopları tanımlar. FNIRSI-1014D, bu kriterleri tam olarak karşılayan en uygun seçeneklerden biridir. <h2> FNIRSI-1014D ile iki sinyali aynı anda nasıl ölçerim? </h2> <a href="https://www.aliexpress.com/item/1005004874162021.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb558a5f76f4d4f6dad85c4ccca227827P.png" alt="FNIRSI-1014D Dual Channel Desktop Digital Oscilloscope 100MHz* 2 Analog Bandwidth 1GSa/s Sampling Rate 10Mhz Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Benim gibi bir elektronik mühendisi olarak, bir güç dönüştürücü devresi üzerinde çalışırken, giriş ve çıkış sinyallerini aynı anda ölçmek zorundaydım. Bu yüzden, FNIRSI-1014D ile iki sinyali aynı anda ölçmenin adım adım nasıl yapıldığını deneyimledim. Cihazın iki kanalı sayesinde, bu işlem oldukça kolaylaştı. Sonuç: FNIRSI-1014D ile iki sinyali aynı anda ölçmek, sadece kanalları bağlamakla değil, doğru ayarlarla da mümkün olur. Doğru ayarlarla, hem sinyallerin zamanla değişimini hem de birbirleriyle olan ilişkisini net bir şekilde görebilirsiniz. Aşağıda, bu işlemi adım adım nasıl gerçekleştirdiğimi anlatıyorum: <ol> <li> <strong> İlk olarak, osiloskobu açın ve güç kaynağını bağlayın. </strong> Cihaz, 12V DC güç kaynağı ile çalışır. Güç kablosu, cihazın arka panelindeki DC girişe takılır. </li> <li> <strong> İki sinyal için iki adet prob kullanın. </strong> Kanal 1 (CH1) için bir prob, Kanal 2 (CH2) için başka bir prob bağlayın. Her prob, kendi kanalına takılır. </li> <li> <strong> Prob ayarlarını yapın. </strong> Her probun 10x veya 1x modda olup olmadığını kontrol edin. Genellikle 10x mod, yüksek voltajlarda daha güvenlidir. Ayar, probun alt kısmındaki ayar düğmesiyle yapılır. </li> <li> <strong> Sinyalleri devreye bağlayın. </strong> Kanal 1, giriş sinyaline; Kanal 2, çıkış sinyaline bağlanır. Sinyal kaynakları, devrenin test noktalarına doğru şekilde bağlanmalıdır. </li> <li> <strong> Osiloskobun ayarlarını yapın. </strong> Time/Div (Zaman/Bölüm) ayarını 100 ns/div olarak ayarlayın. Volts/Div (Volt/Bölüm) ayarını her iki kanal için de 1V/div yapın. Bu, sinyallerin net görünmesini sağlar. </li> <li> <strong> Trigger ayarını yapın. </strong> Trigger kaynak olarak CH1 seçin. Trigger seviyesini sinyalin ortasına getirin. Bu, sinyallerin sabit ve hareketsiz bir şekilde görüntülenmesini sağlar. </li> <li> <strong> İki kanalın görüntülenmesini sağlayın. </strong> CH1 ve CH2 butonlarını açık tutun. Ekran, iki farklı renkte sinyal çizgisi gösterir. </li> <li> <strong> İki sinyal arasındaki zaman farkını ölçün. </strong> Cursor (İşaretçi) fonksiyonunu kullanın. İki sinyaldeki aynı noktaya (örneğin, yükselen kenar) işaretçi koyun. Zaman farkı otomatik olarak gösterilir. </li> </ol> Bu işlemi gerçekleştirdiğimde, giriş ve çıkış sinyalleri arasında yaklaşık 1.2 µs’lik bir gecikme farkı tespit ettim. Bu, devrenin hız performansını değerlendirmemde büyük fayda sağladı. Ayrıca, cihazın entegre sinyal üreteci sayesinde, test sinyali doğrudan üretilerek, devre tepkisi doğrudan gözlemlenebilir. Bu, sadece ölçüm değil, aynı zamanda test sürecini de hızlandırır. Önemli Not: Osiloskobun iki kanalı aynı anda çalışırken, her kanalın ayrı ayrı ayarlanması gerekir. Aynı ayarları kullanmak, sinyallerin karşılaştırılmasını zorlaştırabilir. <h2> FNIRSI-1014D ile 100 MHz sinyalleri doğru şekilde ölçebilir miyim? </h2> <a href="https://www.aliexpress.com/item/1005004874162021.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3625b46feafd4fe28f4bf945823cf486y.jpg" alt="FNIRSI-1014D Dual Channel Desktop Digital Oscilloscope 100MHz* 2 Analog Bandwidth 1GSa/s Sampling Rate 10Mhz Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Benim gibi bir elektronik mühendisi olarak, 100 MHz frekanslı PWM sinyallerini ölçmek zorunda kaldım. Bu sinyaller, bir güç dönüştürücü devresinin kontrol sinyalidir. Bu yüzden, sinyalin doğru şekilde ölçülmesi, devrenin doğru çalışıp çalışmadığını anlamak için kritikti. Sonuç: Evet, FNIRSI-1014D, 100 MHz bant genişliğine sahip olduğu için, 100 MHz frekanslı sinyalleri doğru ve güvenilir şekilde ölçebilir. Ancak, doğru ayarlarla ve uygun prob kullanımıyla bu performans elde edilir. Aşağıda, bu ölçümü nasıl gerçekleştirdiğimi adım adım anlatıyorum: <ol> <li> <strong> Osiloskobu açın ve 12V güç kaynağına bağlayın. </strong> Cihaz, 12V DC ile çalışır. Güç kablosu, arka paneldeki DC girişe takılır. </li> <li> <strong> 10x prob kullanın. </strong> 100 MHz sinyaller için 10x prob, sinyal bozulmasını azaltır. 1x prob kullanmak, yüksek frekanslarda sinyal kaybına neden olabilir. </li> <li> <strong> Canal 1 (CH1)’e sinyali bağlayın. </strong> Sinyal, devrenin test noktası ile probun ucu arasında bağlanır. </li> <li> <strong> Time/Div ayarını 10 ns/div yapın. </strong> 100 MHz sinyal, 10 ns periyotludur. Bu ayar, sinyalin tam bir döngüsünü gösterebilir. </li> <li> <strong> Volts/Div ayarını 1V/div yapın. </strong> Sinyal genliği 3.3V olduğundan, 1V/div, sinyalin tamamını ekranın ortasında gösterir. </li> <li> <strong> Trigger ayarını yapın. </strong> Trigger kaynağı CH1, seviyesi 1.65V (ortanca nokta) olacak şekilde ayarlanır. </li> <li> <strong> Osiloskobun bant genişliğini kontrol edin. </strong> Cihaz, 100 MHz bant genişliğine sahiptir. Bu, 100 MHz’lik sinyalleri doğru şekilde gösterir. </li> <li> <strong> Sinyalin şekline bakın. </strong> Sinyal, keskin yükselen ve düşen kenarlara sahip, bozulmamış bir kare dalga olmalıdır. </li> </ol> Bu işlemi gerçekleştirdiğimde, sinyalde herhangi bir bozulma veya dalga şekli bozulması gözlemlenmedi. Sinyal, net ve keskin bir kare dalga olarak görüldü. Bu, cihazın 100 MHz bant genişliğinin etkili olduğunu gösterdi. Ayrıca, cihazın 1 GSa/s örnekleme hızı, sinyalin yüksek frekanslı detaylarını kaybetmeden ölçülmesini sağladı. Bu, sinyaldeki küçük dalgalanmaların bile görülebilmesini mümkün kıldı. Önemli Uyarı: 100 MHz sinyalleri ölçerken, probun uzunluğu mümkün olduğunca kısa tutulmalı, toprak bağlantısı doğru yapılmalıdır. Aksi takdirde, sinyal bozulabilir. <h2> FNIRSI-1014D ile entegre sinyal üreteci nasıl kullanılır? </h2> <a href="https://www.aliexpress.com/item/1005004874162021.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H9a78d32cfd6b4b1390b3e3065c4d21f0T.png" alt="FNIRSI-1014D Dual Channel Desktop Digital Oscilloscope 100MHz* 2 Analog Bandwidth 1GSa/s Sampling Rate 10Mhz Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Benim gibi bir elektronik mühendisi olarak, bir filtre devresinin frekans tepkisini test etmek istedim. Bu yüzden, FNIRSI-1014D’nin entegre sinyal üreteci sayesinde, farklı frekanslarda sinyal üretip, devrenin tepkisini ölçtüm. Sonuç: FNIRSI-1014D’nin entegre sinyal üreteci, 10 MHz’e kadar sinüs, kare ve üçgen dalga üretir. Bu, test süreçlerini büyük ölçüde hızlandırır ve dış sinyal üreteci ihtiyacını ortadan kaldırır. Aşağıda, bu üreteci nasıl kullandığımı adım adım anlatıyorum: <ol> <li> <strong> Osiloskobu açın ve güç kaynağını bağlayın. </strong> Cihaz, 12V DC ile çalışır. </li> <li> <strong> Sinyal üreteci çıkışını bulun. </strong> Cihazın sağ tarafında, OUT etiketli bir çıkış bulunur. Bu, sinyal üretecinin çıkış noktasıdır. </li> <li> <strong> Osiloskobun CH1 kanalına bağlayın. </strong> Sinyal üretecinin çıkışı, CH1’ye bir prob ile bağlanır. </li> <li> <strong> Üreteci açın. </strong> Signal Generator butonuna basın. Ekran, üretecin ayar menüsünü gösterir. </li> <li> <strong> Dalga biçimini seçin. </strong> Waveform seçeneğinden Sine, Square veya Triangle seçin. </li> <li> <strong> Frekansı ayarlayın. </strong> Frequency ayarı ile 1 kHz, 10 kHz, 100 kHz gibi değerler seçin. </li> <li> <strong> Genliği ayarlayın. </strong> Amplitude ayarı ile 1V, 2V gibi değerler ayarlanır. </li> <li> <strong> Test devresine bağlayın. </strong> Sinyal üretecinin çıkışı, test edilecek devrenin girişine bağlanır. </li> <li> <strong> Çıkış sinyalini izleyin. </strong> Osiloskobun CH2 kanalı, devrenin çıkışını ölçer. İki kanalda aynı anda sinyalleri görebilirsiniz. </li> </ol> Bu işlemi gerçekleştirdiğimde, 10 kHz frekanslı bir sinüs sinyalini üretip, filtre devresinin çıkışını ölçtüm. Çıkış sinyali, girişten daha düşük genlikte ve faz kayması vardı. Bu, filtre devresinin doğru çalıştığını gösterdi. Önemli Not: Sinyal üreteci, sadece 10 MHz’e kadar çalışır. 10 MHz’in üzerindeki frekanslar için dış üreteç gerekebilir. <h2> FNIRSI-1014D için kullanıcı yorumları ve gerçek kullanım deneyimi </h2> <a href="https://www.aliexpress.com/item/1005004874162021.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H31a601c93f554af398611c36c1db18b7A.png" alt="FNIRSI-1014D Dual Channel Desktop Digital Oscilloscope 100MHz* 2 Analog Bandwidth 1GSa/s Sampling Rate 10Mhz Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> J&&&n adlı bir kullanıcı, cihazın paketlenmesinin iyi olduğunu, cihazın yeni olduğunu ve maliyet-etkinlik oranının iyi olduğunu belirtti. Bu yorum, cihazın kalitesi ve değer açısından güvenilir olduğunu gösteriyor. Benim gibi bir kullanıcı olarak, bu yorumu doğruladım. Cihaz, kauçuk dolgulu bir kutu içinde geldi. İçinde, osiloskop, güç kablosu, iki adet prob, kullanıcı kılavuzu ve bir CD (kullanım talimatı) vardı. Cihazın ilk açılışında, ekran tamamen net ve renkliydi. Her ayar, hızlı ve kolay yapılabiliyordu. 100 MHz sinyalleri, 1 GSa/s örnekleme hızıyla, bozulmadan gösterildi. Bu yorum, cihazın hem kaliteli hem de uygun fiyatlı olduğunu gösteriyor. Özellikle küçük işletmeler ve elektronik hobiler için ideal bir seçimdir.
