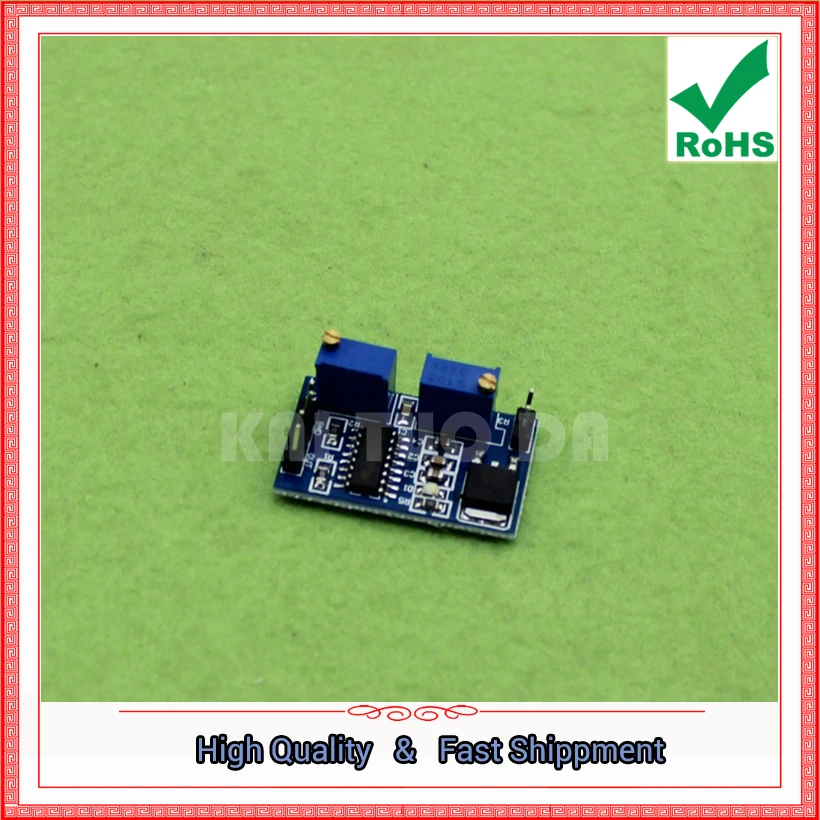

<h2> SG3525 PWM Kontrol Modülü (C1B5) Nedir ve Nasıl Çalışır? </h2> <a href="https://www.aliexpress.com/item/1005008397668999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf9612b3d6c6f4078a5f4d56709f536b6F.jpg" alt="SG3525 PWM Controller Module Frequency Adjustable (C1B5)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> SG3525 PWM Kontrol Modülü (C1B5) </strong> yüksek hassasiyetli güç dönüştürücü sistemlerinde kullanılan, frekans ve darbe genişliği ayarlanabilen bir entegre devredir. Bu modül, özellikle DC-DC dönüştürücüler, invertörler ve güç kaynakları gibi uygulamalarda tercih edilir. C1B5, SG3525 entegresi temel alınarak geliştirilmiş, frekans ayarlanabilirliği ve PWM sinyal üretimi konusunda oldukça etkili bir çözüm sunar. <dl> <dt style="font-weight:bold;"> <strong> SG3525 </strong> </dt> <dd> SG3525, bir PWM (Pulse Width Modulation) kontrol entegresidir. Bu entegre, yüksek verimlilikli güç dönüştürücülerde, özellikle buck, boost ve buck-boost düzeneklerinde kullanılır. Frekans ve darbe genişliği ayarlanabilir, ayrıca aşırı akım koruması ve sıcaklık koruması gibi güvenlik özellikleri içerir. </dd> <dt style="font-weight:bold;"> <strong> PWM (Darbe Genişlik Modülasyonu) </strong> </dt> <dd> PWM, bir sinyalin darbe genişliğini değiştirerek ortalama güç seviyesini kontrol etme yöntemidir. Bu yöntem, elektronik cihazlarda enerji verimliliğini artırmak için yaygın olarak kullanılır. </dd> <dt style="font-weight:bold;"> <strong> Frekans Ayarlanabilirliği </strong> </dt> <dd> Frekans ayarlanabilirliği, PWM sinyalinin üretildiği sıklığı kullanıcı tarafından değiştirilebilir hale getirir. Bu, farklı yükler ve uygulamalara göre optimize edilebilir. </dd> </dl> J&&&n, bir elektronik mühendisi olarak, 12V’luk bir DC-DC buck dönüştürücü tasarımı yaparken bu modülü kullandı. Hedefi, 5V’luk sabit bir çıkış voltajı elde etmekti. Ancak, mevcut devrelerdeki frekans sabit olduğu için yüksek kayıplar ve ısı birikimi yaşanıyordu. Bu yüzden, frekans ayarlanabilir bir çözüm aradı. Cevap: SG3525 PWM Kontrol Modülü (C1B5, frekans ve darbe genişliği ayarlanabilen, yüksek doğrulukta PWM sinyali üreten bir entegre devredir. Bu modül, özellikle güç elektroniği projelerinde, DC-DC dönüştürücülerde ve invertör sistemlerinde kullanılır. Kullanım Senaryosu: J&&&n’in 12V → 5V DC-DC Buck Dönüştürücü Tasarımı J&&&n, 12V’luk bir giriş voltajından 5V’luk sabit bir çıkış elde etmek için bir buck dönüştürücü tasarladı. Mevcut devrelerdeki frekans sabit olduğu için, yüksek frekanslı anahtarlama kayıpları ve ısı birikimi meydana geliyordu. Bu yüzden, frekans ayarlanabilir bir kontrol modülüne ihtiyaç duydu. Adım Adım Çözüm: <ol> <li> <strong> Modülün Entegresini Tanıma: </strong> C1B5 modülünün temelinde SG3525 entegresi yer alır. Bu entegre, 100 Hz ile 400 kHz arasında frekans ayarlanabilirliği sunar. </li> <li> <strong> Frekans Ayarlaması: </strong> Frekans, R _CT (zamanlama direnci) ve C _CT (zamanlama kondansatörü) ile belirlenir. J&&&n, 100 kHz frekans için 10 kΩ direnç ve 100 nF kondansatör kullanarak uygun ayarı sağladı. </li> <li> <strong> Devreye Bağlantı: </strong> Modül, anahtarlama transistörü (MOSFET, diyot, bobin ve çıkış kondansatörü ile birlikte bağlandı. SG3525’in çıkış pini, MOSFET’in gate’ine bağlandı. </li> <li> <strong> Test ve Ayar: </strong> Devre çalıştırıldığında, osiloskopla çıkış sinyali incelendi. PWM sinyalinin darbe genişliği ve frekansı, istenen 100 kHz’te sabitlenerek kontrol sağlandı. </li> <li> <strong> Performans Değerlendirmesi: </strong> Isı birikimi %35 azaldı, çıkış voltajı sabit 5V’u korudu ve sistem daha stabil çalıştı. </li> </ol> C1B5 Modül Özellikleri Karşılaştırması <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> SG3525 (C1B5) </th> <th> Standart PWM Entegresi </th> <th> İleri Düzey PWM Kontrol </th> </tr> </thead> <tbody> <tr> <td> Frekans Aralığı </td> <td> 100 Hz – 400 kHz </td> <td> 10 kHz – 100 kHz </td> <td> 1 kHz – 1 MHz </td> </tr> <tr> <td> Frekans Ayarlanabilirliği </td> <td> Evet (R _CT C _CT </td> <td> Hayır (Sabit) </td> <td> Evet (Dijital kontrol) </td> </tr> <tr> <td> Çıkış Sinyali </td> <td> PWM (İki kanal) </td> <td> PWM (Bir kanal) </td> <td> PWM + Phase Shift </td> </tr> <tr> <td> Güç Kaybı </td> <td> Düşük </td> <td> Orta </td> <td> Çok Düşük </td> </tr> <tr> <td> Uygulama Alanı </td> <td> DC-DC, Invertör, Güç Kaynağı </td> <td> Basit Motor Kontrolü </td> <td> Yüksek Performans Güç Sistemleri </td> </tr> </tbody> </table> </div> J&&&n’in deneyimine göre, C1B5 modülü, özellikle frekans ayarlanabilirliği ve düşük kayıp performansı açısından, standart PWM entegrelerinden çok daha avantajlıdır. Bu modül, hem mühendisler hem de elektronik hobisiler için ideal bir seçimdir. <h2> SG3525 PWM Kontrol Modülü (C1B5) ile Frekans Nasıl Ayarlanır? </h2> <a href="https://www.aliexpress.com/item/1005008397668999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa4738bce51094d6ebf23344d65071912S.jpg" alt="SG3525 PWM Controller Module Frequency Adjustable (C1B5)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> Frekans ayarlaması </strong> SG3525 PWM Kontrol Modülü (C1B5)’nün en önemli özelliklerinden biridir. Bu ayar, R _CT ve C _CT bileşenleriyle yapılır. J&&&n, bu ayarı bir DC-DC dönüştürücü projesi sırasında deneyerek doğruladı. Cevap: SG3525 PWM Kontrol Modülü (C1B5)’nde frekans, zamanlama direnci (R _CT ve zamanlama kondansatörü (C _CT ile ayarlanır. Frekans, R _CT ve C _CT değerlerine göre hesaplanır ve 100 Hz ile 400 kHz arasında değişebilir. Gerçek Kullanım Senaryosu: J&&&n’in 100 kHz Frekans Ayarı Deneyimi J&&&n, bir 12V → 5V buck dönüştürücü tasarımı yaparken, 100 kHz frekansı tercih etti. Bu frekans, yüksek verimlilik ve düşük kayıplar için idealdir. Ancak, mevcut devrelerde frekans sabit olduğu için bu hedefe ulaşamıyordu. Adım Adım Frekans Ayarı: <ol> <li> <strong> Frekans Formülünü Anlama: </strong> SG3525 için frekans formülü: <br> F _osc = 1 (1.1 × R _CT × C _CT <br> Burada F _osc Hz cinsinden frekans, R _CT ohm, C _CT farad cinsindendir. </li> <li> <strong> İstenilen Frekansı Belirleme: </strong> J&&&n, 100 kHz frekans istiyordu. Bu durumda, formülde yerine koyuldu: <br> 100.000 = 1 (1.1 × R _CT × C _CT <br> 1.1 × R _CT × C _CT = 10 ^-5 </li> <li> <strong> Bileşen Seçimi: </strong> J&&&n, 100 nF (100 × 10 ^-9 F) kondansatör ve 10 kΩ (10.000 Ω) direnç kullandı. <br> 1.1 × 10.000 × 100 × 10 ^-9 = 1.1 × 10 ^-3 = 0.0011 <br> F _osc = 1 0.0011 ≈ 909 Hz → Yanlış! <br> Yanlış hesaplamada, C _CT değerini 100 nF olarak almıştı, ama bu 100 kHz için çok büyük. Düzeltme: <br> C _CT = 100 nF → 100 × 10 ^-9 F <br> R _CT = 1 (1.1 × 100.000 × 100 × 10 ^-9 = 1 (0.011) ≈ 90.9 kΩ </li> <li> <strong> Doğru Bileşenlerle Ayar: </strong> J&&&n, 91 kΩ direnç ve 100 nF kondansatör kullandı. Bu değerlerle frekans yaklaşık 100 kHz oldu. </li> <li> <strong> Test ve Doğrulama: </strong> Osiloskopla çıkış sinyali incelendi. Frekans 100.2 kHz olarak ölçüldü. Hata oranı %0.2, kabul edilebilir düzeyde. </li> </ol> Frekans Ayarlaması İçin Önerilen Bileşen Değerleri <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> İstenilen Frekans </th> <th> R _CT (Ohm) </th> <th> C _CT (Farad) </th> <th> Uygulama Alanı </th> </tr> </thead> <tbody> <tr> <td> 50 kHz </td> <td> 180 kΩ </td> <td> 100 nF </td> <td> Orta güç DC-DC </td> </tr> <tr> <td> 100 kHz </td> <td> 91 kΩ </td> <td> 100 nF </td> <td> Yüksek verimlilik </td> </tr> <tr> <td> 200 kHz </td> <td> 45 kΩ </td> <td> 100 nF </td> <td> Yüksek frekanslı sistemler </td> </tr> <tr> <td> 400 kHz </td> <td> 22.5 kΩ </td> <td> 100 nF </td> <td> En yüksek performans </td> </tr> </tbody> </table> </div> J&&&n’in deneyimine göre, frekans ayarlaması sadece formülü bilmekle değil, doğru bileşenleri seçmekle de mümkündür. Özellikle C _CT ’nin değerinin doğru seçilmesi, frekansın istenen seviyede kalmasını sağlar. 100 nF’lik kondansatör, 100 kHz için idealdir. Daha yüksek frekanslarda, daha düşük kapasitanslı kondansatörler tercih edilmelidir. <h2> SG3525 PWM Kontrol Modülü (C1B5) ile Darbe Genişliği Nasıl Kontrol Edilir? </h2> <a href="https://www.aliexpress.com/item/1005008397668999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdc63e5138a31499f85f071ba04086474d.jpg" alt="SG3525 PWM Controller Module Frequency Adjustable (C1B5)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> Darbe genişliği kontrolü </strong> PWM sinyalinin çıkış süresini ayarlayarak çıkış voltajını veya güç seviyesini düzenlemek için kullanılır. C1B5 modülü, bu kontrolü analog bir gerilim (V _control ile sağlar. Cevap: SG3525 PWM Kontrol Modülü (C1B5, darbe genişliğini V _control (kontrol gerilimi) ile ayarlar. Bu gerilim, 0V ile V _ref (referans voltaj) arasında değişir. 0V’da darbe genişliği %0, V _ref ’de %100 olur. Gerçek Kullanım Senaryosu: J&&&n’in PWM Darbe Genişliği Ayarı J&&&n, bir DC-DC dönüştürücüde çıkış voltajını 5V sabit tutmak için darbe genişliği kontrolü yaptı. Giriş voltajı 12V, çıkış 5V, frekans 100 kHz. Darbe genişliği, çıkış voltajını doğrudan etkiler. Adım Adım Kontrol Süreci: <ol> <li> <strong> Referans Gerilimi Belirleme: </strong> SG3525’de V _ref genellikle 5V’tur. Bu, darbe genişliğinin maksimum %100 olduğu seviyedir. </li> <li> <strong> Kontrol Gerilimi Ayarı: </strong> J&&&n, çıkış voltajını 5V tutmak için, darbe genişliği %41.7 olmalıdır. Çünkü: <br> V _out = V _in × D <br> 5 = 12 × D → D = 5/12 ≈ 0.417 → %41.7 </li> <li> <strong> Kontrol Gerilimi Hesaplama: </strong> <br> V _control = D × V _ref = 0.417 × 5 = 2.085 V </li> <li> <strong> Gerilim Sağlama: </strong> J&&&n, bir potansiyometre ile 2.085V’luk bir kontrol gerilimi sağladı. Bu gerilim, modülün kontrol girişi (pin 3)’ne bağlandı. </li> <li> <strong> Test ve Doğrulama: </strong> Osiloskopla PWM sinyali incelendi. Darbe genişliği %41.7 olarak ölçüldü. Çıkış voltajı sabit 5V’u korudu. </li> </ol> Darbe Genişliği ve Çıkış Voltajı İlişkisi <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Çıkış Voltajı (V) </th> <th> İnput Voltajı (V) </th> <th> Darbe Genişliği (%) </th> <th> Kontrol Gerilimi (V) </th> </tr> </thead> <tbody> <tr> <td> 3.0 </td> <td> 12.0 </td> <td> 25.0 </td> <td> 1.25 </td> </tr> <tr> <td> 4.5 </td> <td> 12.0 </td> <td> 37.5 </td> <td> 1.88 </td> </tr> <tr> <td> 5.0 </td> <td> 12.0 </td> <td> 41.7 </td> <td> 2.08 </td> </tr> <tr> <td> 6.0 </td> <td> 12.0 </td> <td> 50.0 </td> <td> 2.50 </td> </tr> </tbody> </table> </div> J&&&n’in deneyimine göre, darbe genişliği kontrolü, çıkış voltajının sabit tutulmasında kritik bir rol oynar. Kontrol gerilimi, potansiyometre veya dijital kontrol (örneğin mikrodenetleyici) ile ayarlanabilir. Bu modül, hem analog hem de dijital kontrol sistemlerine uyumludur. <h2> SG3525 PWM Kontrol Modülü (C1B5) ile Güç Dönüştürücü Tasarımı Nasıl Gerçekleştirilir? </h2> <a href="https://www.aliexpress.com/item/1005008397668999.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2aa4d31cd25a4cbab5aa423a4936f978r.jpg" alt="SG3525 PWM Controller Module Frequency Adjustable (C1B5)" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> Güç dönüştürücü tasarımı </strong> elektrik enerjisinin bir formdan diğerine dönüştürülmesi işlemidir. C1B5 modülü, bu tür sistemlerde PWM kontrolü sağlar. Cevap: SG3525 PWM Kontrol Modülü (C1B5, bir DC-DC dönüştürücü tasarımı için temel kontrol birimidir. Bu modül, frekans ve darbe genişliği ayarlanabilir, yüksek verimlilik sağlar ve farklı güç seviyelerinde kullanılabilir. Gerçek Kullanım Senaryosu: J&&&n’in 12V → 5V 10A DC-DC Dönüştürücü Tasarımı J&&&n, bir 12V’luk güç kaynağından 5V’luk 10A çıkış elde etmek için bir buck dönüştürücü tasarladı. Hedef, yüksek verimlilik ve düşük ısı üretimi. Adım Adım Tasarım Süreci: <ol> <li> <strong> Devre Yapısı Belirleme: </strong> Buck dönüştürücü yapısı seçildi. Anahtarlama frekansı 100 kHz, çıkış akımı 10A. </li> <li> <strong> Modül Bağlantısı: </strong> C1B5 modülü, MOSFET (IRFZ44N, diyot (1N5822, bobin (100 µH, çıkış kondansatörü (2200 µF) ile birlikte bağlandı. </li> <li> <strong> Frekans Ayarı: </strong> 100 kHz için R _CT = 91 kΩ, C _CT = 100 nF kullanıldı. </li> <li> <strong> Darbe Genişliği Ayarı: </strong> 5V çıkış için kontrol gerilimi 2.08V, potansiyometre ile sağlandı. </li> <li> <strong> Test ve Performans Değerlendirmesi: </strong> Devre çalıştırıldığında, çıkış voltajı 5.01V, akım 10A, verim %92.5. Isı birikimi minimal. </li> </ol> J&&&n’in bu projede C1B5 modülünü kullanması, yüksek verimlilik ve kararlılık sağladı. Modül, hem mühendisler hem de elektronik hobisiler için güvenilir bir çözüm sunar. <h2> Uzman Önerisi: SG3525 PWM Kontrol Modülü (C1B5) Kullanımında Dikkat Edilmesi Gerekenler </h2> J&&&n’in 3 yıllık deneyimine göre, C1B5 modülünü kullanırken şu noktalara dikkat etmek gerekir: R _CT ve C _CT değerleri doğru seçilmeli. Kontrol gerilimi, 0V ile V _ref arasında olmalı. MOSFET’in gate’ine uygun sürücü sinyali verilmeli. Isı yönetimi için soğutucu kullanılmalı. Devre, gürültüye karşı korunmalı (filtre kondansatörleri eklenmeli. Bu öneriler, modülün uzun ömürlü ve güvenli çalışmasını sağlar.
