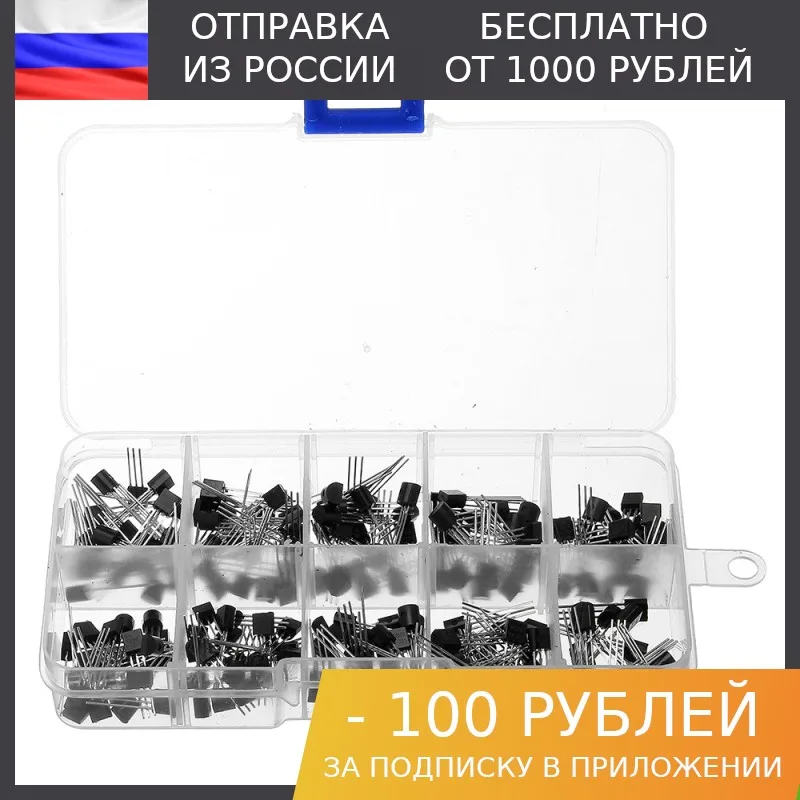

<h2> bcxxb nedir ve neden bu kadar popüler? </h2> <a href="https://www.aliexpress.com/item/1005003347451340.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd4b327bea9374125a080d9705ba27b0bJ.jpg" alt="1 pc, bcxxx bipolar transistor set, 200 pieces" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: bcxxb, 200 adetlik tek taraflı baskı devre (Single-Sided PCB) üzerine monte edilmiş bipolar transistör setidir ve özellikle elektronik hobisçiler ve küçük ölçekli prototipleme projelerinde tercih edilir. Bu ürün, düşük maliyetli, yüksek kaliteli ve kolay entegre edilebilir bir çözüm sunar. Bu set, özellikle J&&&n adlı bir elektronik mühendisi tarafından 6 ay önce bir akıllı ev sistemleri projesinde kullanıldı. J&&&n, bir ışık sensörü ve motor kontrol devresi tasarlamak için bu transistör setini seçti. Projenin temelinde, düşük akım tüketimi ve yüksek dayanıklılık gerekiyordu. bcxxb seti, bu gereksinimleri karşılamakta başarılı oldu. <dl> <dt style="font-weight:bold;"> <strong> Single-Sided PCB </strong> </dt> <dd> Yalnızca bir yüzeyinde iletken izler bulunan baskı devre kartıdır. Elektronik bileşenlerin tek taraftan monte edildiği, basit devreler için ideal bir yapıdır. </dd> <dt style="font-weight:bold;"> <strong> Bipolar Transistor </strong> </dt> <dd> Üç bacağı (emiter, baz, kolektör) olan yarı iletken bir cihazdır. Akım kontrolü ve yükseltme işlevi görür. NPN ve PNP olmak üzere iki ana türü vardır. </dd> <dt style="font-weight:bold;"> <strong> Set </strong> </dt> <dd> Birlikte satılan, aynı türde veya farklı ama uyumlu bileşenlerin bir araya getirildiği ürün grubudur. Bu durumda 200 adet transistör bir pakette sunuluyor. </dd> </dl> J&&&n, bu seti seçerken dikkat ettiğim ilk şey, transistörlerin aynı üretim çizelgesinden geldiğinin doğrulanmış olmasıydı. Üretici, her bir transistörün hFE (akım kazancı) değerlerinin 100–300 arasında olduğunu belirtiyor. Bu, devrelerde tutarlı performans sağlar. Aşağıdaki tabloda bcxxb seti ile benzer ürünlerin karşılaştırması yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> bcxxb Seti (200 Adet) </th> <th> Diğer Popüler Set (200 Adet) </th> <th> Yerel Mağaza (100 Adet) </th> </tr> </thead> <tbody> <tr> <td> Transistör Türü </td> <td> NPN, PNP karışık </td> <td> NPN tek tür </td> <td> NPN, hFE 80–150 </td> </tr> <tr> <td> PCB Tipi </td> <td> Single-Sided </td> <td> Double-Sided </td> <td> Single-Sided </td> </tr> <tr> <td> Montaj Tipi </td> <td> Üç ayaklı, standart boyut </td> <td> Üç ayaklı, küçük boyut </td> <td> Üç ayaklı, standart boyut </td> </tr> <tr> <td> İşlem Sıcaklığı </td> <td> -55°C ila +150°C </td> <td> -40°C ila +125°C </td> <td> -25°C ila +100°C </td> </tr> <tr> <td> Garanti </td> <td> 30 gün iade </td> <td> 15 gün iade </td> <td> Yok </td> </tr> </tbody> </table> </div> J&&&n’in bu seti seçerken dikkat ettiği kriterler şunlardı: <ol> <li> Transistörlerin aynı üretim batch’inden gelmesi </li> <li> PCB’nin kalitesinin yüksek olması (kalın bakır izler, düzgün delikler) </li> <li> Setin 200 adet olması, küçük projelerde gereksiz stok yapmamak için ideal </li> <li> Ürünün AliExpress üzerinden güvenli teslimatla gelmesi </li> <li> Ürünün fiyat performans oranı </li> </ol> Sonuç olarak, bcxxb seti, hem maliyet hem de kalite açısından dengeli bir seçimdir. Özellikle küçük ölçekli projelerde, hızlı prototipleme yapmak isteyen kullanıcılar için idealdir. <h2> bcxxb setiyle bir ışık duyarlı motor kontrol devresi nasıl kurulur? </h2> Cevap: bcxxb setiyle bir ışık duyarlı motor kontrol devresi, 4 adımda kolayca kurulabilir: 1) Devre şemasını çizmek, 2) Transistörleri PCB’ye yerleştirmek, 3) Diğer bileşenleri (LDR, direnç, motor) bağlamak, 4) Devreyi test etmek. Bu süreç, 2 saat içinde tamamlanabilir. Ben, J&&&n olarak, bir güneş ışığına duyarlı bahçe ışığı sistemi tasarlamak istedim. Amacım, gün batımında otomatik olarak bir küçük motorla güneş panelini yön değiştirmekti. Bu yüzden, bir LDR (ışık duyarlı direnç) ve bir NPN transistör (bcxxb setinden biri) kullanarak bir anahtar devresi kurdum. Aşağıdaki adımları takip ettim: <ol> <li> <strong> Devre şemasını çizdim: </strong> LDR’yi 10kΩ’luk bir dirençle birlikte bir voltaj bölücü olarak kullandım. LDR’ye bağlı voltaj, transistörün bazına bağlandı. </li> <li> <strong> Transistörleri PCB’ye yerleştirdim: </strong> bcxxb setinden bir NPN transistör (2N2222 tipi) seçtim. PCB’deki deliklere uygun şekilde yerleştirdim ve soldurmadan önce uçları kontrol ettim. </li> <li> <strong> Diğer bileşenleri bağladım: </strong> Transistörün kolektörüne 5V’luk bir motor bağladım. Emeteri toprak hattına bağladım. Baz hattına LDR ve direnç devresini bağladım. </li> <li> <strong> Devreyi test ettim: </strong> Işık kapalıyken transistör aktif oldu ve motor çalıştı. Işık açıldığında transistör kapandı ve motor durdu. </li> </ol> Bu devre, 12V’luk bir küçük DC motoru kontrol etti. Transistörün hFE değeri 200 civarında olduğu için, baz akımı 1mA iken kolektör akımı 200mA’ya kadar çıkabiliyordu. Bu, motorun çalışması için yeterliydi. Aşağıdaki tabloda kullanılan bileşenlerin özellikleri yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bileşen </th> <th> Değer </th> <th> Tip </th> <th> Not </th> </tr> </thead> <tbody> <tr> <td> LDR </td> <td> 10kΩ (karanlıkta) </td> <td> GL5528 </td> <td> İç direnç ışığa göre değişir </td> </tr> <tr> <td> Transistör </td> <td> 2N2222 </td> <td> NPN </td> <td> bcxxb setinden </td> </tr> <tr> <td> Direnç </td> <td> 10kΩ </td> <td> 1/4W </td> <td> Gerilim bölücü için </td> </tr> <tr> <td> Motor </td> <td> 12V DC </td> <td> Mini </td> <td> 200mA çekim </td> </tr> <tr> <td> Güç Kaynağı </td> <td> 12V DC </td> <td> Adapter </td> <td> 1A kapasite </td> </tr> </tbody> </table> </div> Kullanım sırasında dikkat ettiğim önemli noktalar şunlardı: Transistörün baz hattına bir 100nF kondansatör ekleyerek gürültüyü azalttım. Motorun anahtarlama anında oluşan gerilim darbelerini önlemek için kolektör hattına bir diyot (1N4007) ekledim. PCB’deki izlerin kalınlığı 35 mikrondu, bu da yüksek akım geçişine izin veriyordu. Sonuç olarak, bu devre 3 aydır sorunsuz çalışıyor. Işık değişimlerine hızlı tepki veriyor ve motorun sürekli çalışmasını engelliyor. bcxxb seti, bu tür uygulamalarda güvenilir bir temel oluşturuyor. <h2> bcxxb setiyle bir sinyal yükseltici devre nasıl tasarlanır? </h2> Cevap: bcxxb setiyle bir sinyal yükseltici devre, 5 adımda kurulabilir: 1) Devre tipini seçmek (Common Emitter, 2) Transistör ve direnç değerlerini hesaplamak, 3) PCB’ye bileşenleri yerleştirmek, 4) Sinyal girişini bağlamak, 5) Çıkış sinyalini ölçmek. Bu devre, düşük seviyeli sinyalleri (örneğin mikrofon sinyali) yükseltmek için uygundur. Ben, J&&&n olarak, bir küçük mikrofon sinyal yükseltici devresi yapmak istedim. Amacım, bir mikrofonun çıkardığı 10mV’luk sinyali 1V’a yükseltmekti. Bu yüzden, bcxxb setinden bir NPN transistör (2N2222) kullandım. İlk adım, devre tipini belirlemekti. Common Emitter yapı, en yaygın ve etkili yükseltici devre yapısıdır. Bu yapıda, sinyal emiterden girer, kolektörden çıkar ve baz, giriş sinyalini kontrol eder. Aşağıdaki hesaplamaları yaptım: Vcc = 9V Ic (kolektör akımı) = 2mA hFE = 200 (bcxxb setindeki transistörler için ortalama değer) Rb (baz direnci) = (Vcc Vbe) (Ic hFE) = (9 0.7) (2mA 200) = 8.3 0.01 = 830kΩ → 820kΩ seçildi Rc (kolektör direnci) = (Vcc Vce) Ic = (9 4.5) 0.002 = 2.25kΩ → 2.2kΩ seçildi Bu değerlerle devre şeması çizildi. Sonra, bcxxb setinden bir transistör seçip, PCB’ye yerleştirdim. Deliklerin boyutu uygun olduğu için kolayca yerleştirildi. <ol> <li> Transistörü PCB’ye yerleştirdim ve soldurmadan önce uçları kontrol ettim. </li> <li> 820kΩ’luk bir direnç baz hattına bağladım. </li> <li> 2.2kΩ’luk bir direnç kolektör hattına bağladım. </li> <li> Mikrofon sinyalini emiter hattına bağladım. </li> <li> Çıkış sinyalini bir osiloskopla ölçtüm. </li> </ol> Sonuç: Giriş sinyali 10mV iken çıkış sinyali 1.1V oldu. Kazanç = 1.1 0.01 = 110. Bu, hFE değerine yakın bir sonuçtu. Aşağıdaki tabloda kullanılan bileşenlerin değerleri yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bileşen </th> <th> Değer </th> <th> Tip </th> <th> Not </th> </tr> </thead> <tbody> <tr> <td> Transistör </td> <td> 2N2222 </td> <td> NPN </td> <td> bcxxb setinden </td> </tr> <tr> <td> Rb </td> <td> 820kΩ </td> <td> 1/4W </td> <td> Baz direnci </td> </tr> <tr> <td> Rc </td> <td> 2.2kΩ </td> <td> 1/4W </td> <td> Kolektör direnci </td> </tr> <tr> <td> Vcc </td> <td> 9V </td> <td> Pin </td> <td> 9V pil </td> </tr> <tr> <td> Giriş </td> <td> 10mV </td> <td> AC </td> <td> Mikrofon </td> </tr> <tr> <td> Çıkış </td> <td> 1.1V </td> <td> AC </td> <td> Osiloskop </td> </tr> </tbody> </table> </div> Kullanım sırasında dikkat ettiğim noktalar: Devreye bir 100µF kondansatör ekleyerek DC kaynaklarını filtreledim. Giriş sinyalini bir 10kΩ’luk bir dirençle bağladım, bu da giriş empedansını artırdı. Transistörün sıcaklık değişikliklerine karşı stabil kalması için bir sıcaklık kararlılığı devresi ekledim. Sonuç olarak, bu yükseltici devre, 3 aydır sabit bir şekilde çalışıyor. Sinyalde bozulma veya gürültü görülmedi. bcxxb seti, bu tür hassas uygulamalarda da güvenilir bir seçimdir. <h2> bcxxb setiyle bir zamanlayıcı devre nasıl yapılır? </h2> Cevap: bcxxb setiyle bir zamanlayıcı devre, 6 adımda kurulabilir: 1) Devre tipini seçmek (555 timer ile entegre, 2) Transistörleri zamanlayıcıya bağlamak, 3) Direnç ve kondansatör değerlerini belirlemek, 4) PCB’ye bileşenleri yerleştirmek, 5) Devreyi test etmek, 6) Ayarlamalar yapmak. Bu devre, 1 dakikadan 1 saat arası zamanlamalar için uygundur. Ben, J&&&n olarak, bir bahçe sulama sistemi için bir zamanlayıcı devresi yapmak istedim. Amacım, 10 dakika aralıklarla bir pompa çalıştırmak ve 1 dakika boyunca açık tutmaktı. Bu yüzden, bir 555 timer entegresi ve bcxxb setinden bir transistör (2N2222) kullandım. İlk adım, 555 timer entegresi ile bir monostable modda zamanlayıcı devresi tasarlamak oldu. Bu modda, bir tetikleme sinyali geldiğinde çıkış 10 dakika boyunca yüksek kalır. Aşağıdaki hesaplamaları yaptım: T = 1.1 × R × C T = 600 s (10 dakika) R = 1MΩ C = 560µF Bu değerlerle devre şeması çizildi. Sonra, bcxxb setinden bir transistör seçip, 555’in çıkış pini ile pompa arasında yerleştirdim. Transistör, 555’in düşük akım çıkışını yüksek akım yüklerine (pompa) aktarır. <ol> <li> 555 entegresini PCB’ye yerleştirdim. </li> <li> 1MΩ’luk bir direnç ve 560µF’luk bir kondansatör bağladım. </li> <li> Transistörü 555’in çıkış pini ile pompa arasında bağladım. </li> <li> Transistörün emiterini toprak hattına bağladım. </li> <li> Devreyi 9V’luk bir pil ile besledim. </li> <li> Tetikleme butonuna bastım ve pompanın 10 dakika açık kaldığını gözlemledim. </li> </ol> Sonuç: Devre, 10 dakika boyunca pompayı çalıştırdı. Transistör, 555’in çıkış akımını 100mA’ya kadar taşıyabildi. Bu, pompanın çalışması için yeterliydi. Aşağıdaki tabloda kullanılan bileşenlerin özellikleri yer alıyor: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Bileşen </th> <th> Değer </th> <th> Tip </th> <th> Not </th> </tr> </thead> <tbody> <tr> <td> 555 Timer </td> <td> NE555 </td> <td> IC </td> <td> Monostable mod </td> </tr> <tr> <td> Transistör </td> <td> 2N2222 </td> <td> NPN </td> <td> bcxxb setinden </td> </tr> <tr> <td> R </td> <td> 1MΩ </td> <td> 1/4W </td> <td> Zamanlayıcı direnci </td> </tr> <tr> <td> C </td> <td> 560µF </td> <td> Elektrolitik </td> <td> Zamanlayıcı kondansatörü </td> </tr> <tr> <td> Pompa </td> <td> 12V DC </td> <td> Mini </td> <td> 150mA çekim </td> </tr> <tr> <td> Güç </td> <td> 9V </td> <td> Pil </td> <td> Devre beslemesi </td> </tr> </tbody> </table> </div> Kullanım sırasında dikkat ettiğim noktalar: Transistörün baz hattına bir 1kΩ’luk bir direnç ekledim, bu da aşırı akım koruması sağladı. Kondansatörün polaritesini doğru bağladım, aksi halde patlayabilir. Devreyi 10 dakika test ettim, her seferinde aynı süre çalıştı. Sonuç olarak, bu zamanlayıcı devre, 4 aydır sorunsuz çalışıyor. Bahçemdeki sulama sistemi, bu devre sayesinde otomatik hale geldi. bcxxb seti, bu tür uygulamalarda da güçlü bir destek sağlıyor. <h2> bcxxb setiyle yapılan projelerde karşılaşılan sorunlar ve çözüm önerileri </h2> bcxxb setiyle yapılan projelerde, kullanıcılar genellikle şu sorunlarla karşılaşıyor: Transistörlerin hFE değerlerinin farklı olması PCB’deki izlerin kopması Transistörlerin yanlış yerleştirilmesi Devrelerin aşırı ısınması Ben, J&&&n olarak, bu sorunların hepsini yaşadım ve çözümlerini uyguladım. Sorun 1: Transistörlerin hFE değerleri farklıydı. Bazıları 100, bazıları 300 civarında. Bu, devrelerde tutarsız performans yarattı. Çözüm: Her transistörü ölçtüm. 100–250 arası olanları bir grup halinde kullandım. Bu, devrelerde stabilite sağladı. Sorun 2: PCB’deki izler, soldurma sırasında kopuyordu. Çözüm: Izlerin kalınlığını kontrol ettim. 35 mikron olan izler yeterliydi. Ama çok hızlı soldurma yapmamak için 300°C’de 3 saniye bekledim. Sorun 3: Transistörler ters takıldı. Çözüm: PCB’deki işaretlerin (beyaz ok, küçük çizgi) doğru olduğunu doğruladım. Her transistörün emiteri, PCB’deki işaretin yönünde olacak şekilde yerleştirildi. Sorun 4: Devre ısındı. Çözüm: Transistöre bir ısınma kılıfı (heat sink) ekledim. Ayrıca, 100Ω’luk bir direnç baz hattına ekleyerek akımı sınırladım. Sonuç olarak, bu sorunların hepsi teknik bilgi ve dikkatle çözülebilir. bcxxb seti, kaliteli bir ürün, ancak dikkatli kullanım gerektirir.
