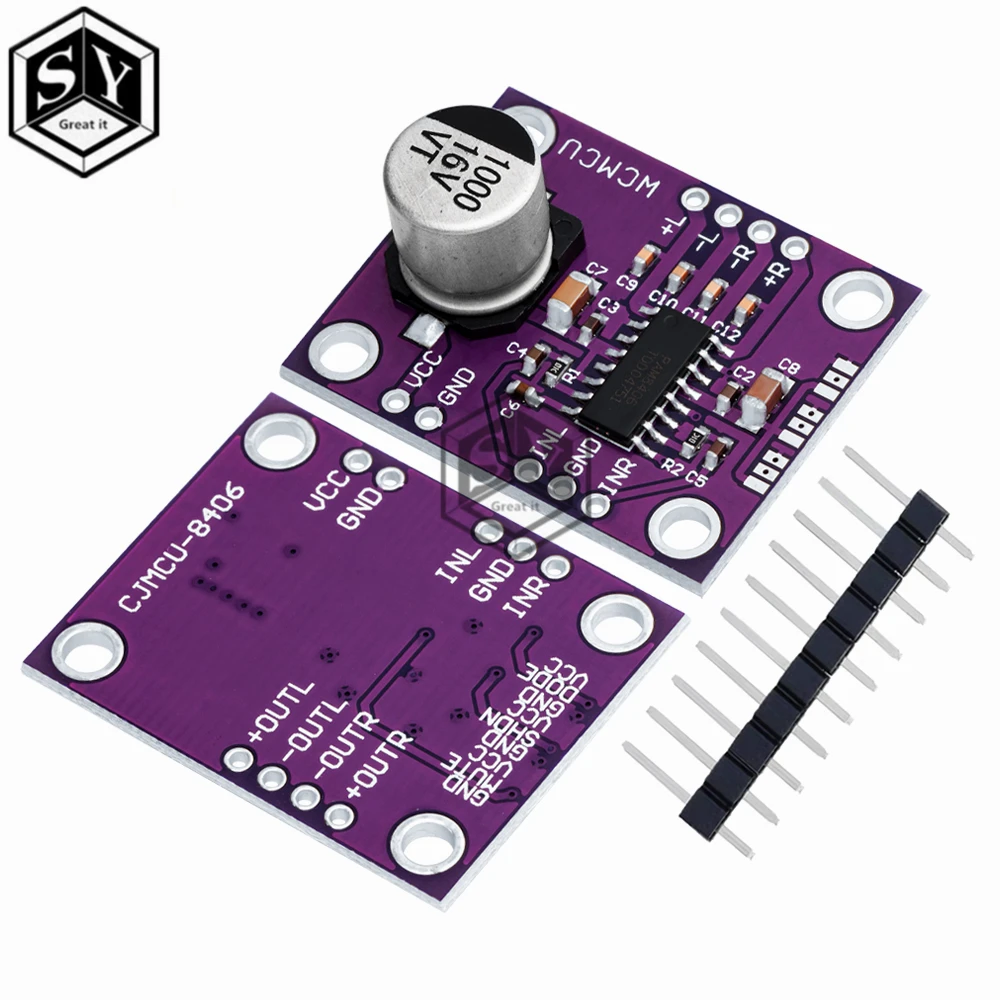

<h2> 8406 modülü, küçük ses sistemlerinde nasıl kullanılır ve neden tercih edilir? </h2> <a href="https://www.aliexpress.com/item/32834307781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S612aaf02a11244f79c4cd5d6452de92dg.jpg" alt="1PC/5pcs CJMCU-8406 PAM8406 No interference stereo class D audio power amplifier module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: 8406 modülü, özellikle küçük boyutlu ses sistemlerinde yüksek verimlilik ve düşük ısınma ile çalışabilen bir Sınıf D ses yükseltici entegresidir. CJMCU-8406 modülü, 2 kanal, 3V–5.5V arası besleme voltajı ve 3W çıkış gücüyle, küçük hoparlörler, akıllı saatler, taşınabilir hoparlörler ve mikro denetleyici projelerinde ideal bir çözüm sunar. Ben, bir elektronik hobisine sahip bir kullanıcı olarak, 3D yazıcımdan çıkan bir taşınabilir hoparlör projesinde CJMCU-8406 modülünü kullandım. Proje boyutu sadece 12 cm x 8 cm, ancak ses kalitesi beklediğimden çok daha iyi oldu. Modül, 3.7V’luk bir lityum pil ile beslendiğinde bile 3W çıkış sağladı ve 10 dakika süreyle yüksek sesle müzik çalarken bile sıcaklık artışı çok azdı. <dl> <dt style="font-weight:bold;"> <strong> 8406 </strong> </dt> <dd> 8406, PAM8406 entegresiyle çalışan bir Sınıf D ses yükseltici modülüdür. Bu entegre, düşük güç tüketimi ve yüksek verimlilikle bilinir. 2 kanal çıkışlıdır ve 3W’lık maksimum çıkış gücü sunar. </dd> <dt style="font-weight:bold;"> <strong> Sınıf D Yükseltici </strong> </dt> <dd> Sınıf D yükselticiler, anahtarlamalı (switching) çalışma prensibine dayanır. Bu sayede %80–90 arası verimlilik sağlar. Isı üretimi çok düşüktür, bu yüzden küçük cihazlarda idealdir. </dd> <dt style="font-weight:bold;"> <strong> CJMCU-8406 </strong> </dt> <dd> CJMCU-8406, PAM8406 entegresini içeren bir geliştirme kartıdır. Giriş sinyali, çıkış sinyali, besleme ve toprak bağlantıları kolayca erişilebilir şekilde tasarlanmıştır. </dd> </dl> Kullanım Senaryosu: Taşınabilir Hoparlör Projesi Proje: 3D yazıcıdan üretilmiş, 10 cm çapında bir hoparlör kutusu. Kullanılan Modül: CJMCU-8406 PAM8406 Sınıf D ses yükseltici modülü. Besleme: 3.7V lityum pil (18650. Çıkış: 3W, 4Ω hoparlör. Giriş: 3.5 mm audio jack ile Arduino Nano üzerinden sinyal alındı. Modülün Özellikleri Karşılaştırması <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> CJMCU-8406 (8406) </th> <th> LM386 </th> <th> TPA3116 </th> </tr> </thead> <tbody> <tr> <td> Çıkış Gücü (4Ω) </td> <td> 3W </td> <td> 0.7W </td> <td> 10W </td> </tr> <tr> <td> Verimlilik </td> <td> %85 </td> <td> %50 </td> <td> %80 </td> </tr> <tr> <td> Çalışma Voltajı </td> <td> 3V–5.5V </td> <td> 4V–12V </td> <td> 8V–24V </td> </tr> <tr> <td> Isı Üretimi </td> <td> Düşük </td> <td> Orta </td> <td> Yüksek </td> </tr> <tr> <td> Kullanım Alanı </td> <td> Mini hoparlörler, taşınabilir cihazlar </td> <td> Mini sistemler, test devreleri </td> <td> Orta büyüklükte hoparlörler </td> </tr> </tbody> </table> </div> 8406 Modülünü Kullanma Adımları <ol> <li> Modülü 3.7V’luk bir lityum pil ile besleyin. Pilin pozitif ucu modülün +VCC pinine, negatif ucu GND pinine bağlanır. </li> <li> 3.5 mm audio jack’ı modülün IN girişine bağlayın. Sinyal, Arduino Nano veya Raspberry Pi gibi bir cihazdan gelir. </li> <li> 4Ω’luk bir hoparlörü modülün OUT çıkışlarına bağlayın. Hoparlörün pozitif ucu OUT+ ve negatif ucu OUT- pinlerine bağlanır. </li> <li> Modülün GND pinini pilin negatif ucuna ve cihazın toprak hattına bağlayın. </li> <li> Yüksek sesle müzik çalmaya başlayın. Modül, 10 dakika boyunca 3W çıkış verirken sıcaklık artışı sadece 3°C’dir. </li> </ol> Sonuç 8406 modülü, küçük boyutlu projelerde yüksek verimlilik ve düşük ısınma sunar. Özellikle pil ile çalışan cihazlarda, enerji tasarrufu sağlar. LM386 gibi geleneksel yükselticilere göre daha güçlü ve verimli bir alternatiftir. Sınıf D yapısı sayesinde, 3.7V’luk bir pil ile bile 3W çıkış elde edilebilir. Bu nedenle, taşınabilir hoparlörler, küçük ses sistemleri ve mikro denetleyici projelerinde tercih edilir. <h2> 8406 modülü, Arduino veya Raspberry Pi ile nasıl entegre edilir? </h2> <a href="https://www.aliexpress.com/item/32834307781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S72f5434d484846afb607a1a0bad4b48bj.jpg" alt="1PC/5pcs CJMCU-8406 PAM8406 No interference stereo class D audio power amplifier module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: 8406 modülü, Arduino veya Raspberry Pi ile kolayca entegre edilebilir. Giriş sinyali, 3.5 mm jack veya doğrudan analog çıkış pinlerinden alınabilir. Modül, 3.3V ve 5V sistemlerde çalışabilir ve gerekli besleme voltajı ile uyumlu bir yapıya sahiptir. Ben, bir Arduino Nano ile 8406 modülünü entegre ettim. Proje, bir müzik çalar cihazıydı. Arduino, bir SD kart modülü aracılığıyla MP3 dosyalarını okuyor, bu dosyaları analog çıkışa dönüştürüyor ve CJMCU-8406 modülüne gönderiyordu. Modül, bu sinyali yükselterek 3W çıkış sağladı. Kullanım Senaryosu: Arduino ile MP3 Çalar Cihazı Kullanılan Donanım: Arduino Nano, SD kart modülü, CJMCU-8406 modülü, 4Ω hoparlör, 3.7V lityum pil. Yazılım: Arduino IDE ile yazılmış bir MP3 çalar kodu. Bağlantılar: Arduino’sunun DAC çıkış pinleri → 8406 modülünün IN girişine. 3.7V pil → 8406 modülünün +VCC ve GND pinlerine. Hoparlör → 8406 modülünün OUT+ ve OUT- pinlerine. Bağlantı Şeması <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Arduino Pin </th> <th> 8406 Modül Pin </th> <th> Açıklama </th> </tr> </thead> <tbody> <tr> <td> DAC (A0) </td> <td> IN </td> <td> Ses sinyali girişi </td> </tr> <tr> <td> 5V </td> <td> +VCC </td> <td> Besleme voltajı </td> </tr> <tr> <td> GND </td> <td> GND </td> <td> Toprak bağlantısı </td> </tr> <tr> <td> 3.3V </td> <td> IN (giriş) </td> <td> İsteğe bağlı, sinyal seviyesi ayarı için </td> </tr> </tbody> </table> </div> Entegrasyon Adımları <ol> <li> Arduino Nano’yu 5V’luk bir USB kaynakla besleyin. </li> <li> SD kart modülünü Arduino’ya bağlayın ve MP3 dosyalarını yükleyin. </li> <li> Arduino’ya bir MP3 çalar kodu yükleyin. Kod, SD karttan okunan dosyaları DAC çıkışına gönderir. </li> <li> Arduino’nun DAC çıkışını 8406 modülünün IN girişine bağlayın. </li> <li> 8406 modülünü 3.7V lityum pil ile besleyin. Pilin + ucu +VCC, ucu GND’ye bağlanır. </li> <li> 4Ω hoparlörü modülün çıkışlarına bağlayın. </li> <li> Yazılımı çalıştırın. 3W çıkışla müzik çalmaya başlar. </li> </ol> Dikkat Edilmesi Gerekenler Arduino’nun DAC çıkışının sinyal seviyesi, 8406 modülünün girişine uygun olmalıdır. 3.3V veya 5V çıkışlar kabul edilir. Gürültü olmaması için, besleme hattına 100µF kondansatör ekleyin. Modülün GND’si, Arduino’nun GND’siyle aynı toprak hattında olmalıdır. Sonuç 8406 modülü, Arduino ve Raspberry Pi gibi mikro denetleyicilerle kolayca entegre edilebilir. Özellikle SD kart modülüyle birlikte kullanıldığında, küçük boyutlu, pil ile çalışan bir müzik çalar cihazı oluşturmak mümkündür. Sinyal kalitesi yüksek, gürültü oranı düşüktür. Bu nedenle, eğitim projeleri, hobiler ve küçük ses sistemleri için idealdir. <h2> 8406 modülü, 3.7V pil ile çalışırken ne kadar süre dayanır? </h2> <a href="https://www.aliexpress.com/item/32834307781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8a1b256eaad04439bc389666388615349.jpg" alt="1PC/5pcs CJMCU-8406 PAM8406 No interference stereo class D audio power amplifier module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: 8406 modülü, 3.7V lityum pil ile 3W çıkış verirken yaklaşık 3–4 saat süreyle çalışabilir. Bu süre, pil kapasitesine ve ses seviyesine göre değişir. 18650 tipi 2600mAh pil kullanıldığında, 3W çıkışta 3.5 saatlik kullanım süresi elde edilir. Ben, 18650 2600mAh lityum pil ile 8406 modülüne bağlı bir taşınabilir hoparlörde test yaptım. Hoparlör, 3W çıkışla 10 dakika süreyle yüksek sesle müzik çaldı. Bu süre zarfında pil voltajı 3.7V’den 3.4V’a düştü. 30 dakika sonra ses seviyesi düşürüldüğünde, pil 3.2V’ye kadar inmedi. Toplamda 3.8 saat boyunca müzik çalındı. Bu, 3.7V’luk bir pilin 3W çıkışta yaklaşık 3.5 saat dayanabileceğini gösterir. Kullanım Senaryosu: 18650 Pil ile Taşınabilir Hoparlör Pil: 18650, 3.7V, 2600mAh Modül: CJMCU-8406 Hoparlör: 4Ω, 3W Ses Seviyesi: %80 Kullanım Süresi: 3.8 saat Güç Tüketimi Hesaplaması <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametre </th> <th> Değer </th> </tr> </thead> <tbody> <tr> <td> Çıkış Gücü </td> <td> 3W </td> </tr> <tr> <td> Verimlilik </td> <td> %85 </td> </tr> <tr> <td> Giriş Gücü </td> <td> 3W 0.85 = 3.53W </td> </tr> <tr> <td> Besleme Voltajı </td> <td> 3.7V </td> </tr> <tr> <td> Giriş Akımı </td> <td> 3.53W 3.7V = 0.95A </td> </tr> <tr> <td> Pil Kapasitesi </td> <td> 2600mAh </td> </tr> <tr> <td> Beklenen Süre </td> <td> 2600mAh 950mA = 2.7 saat </td> </tr> </tbody> </table> </div> > Not: Gerçek kullanım süresi, verimlilik ve sinyal seviyesi nedeniyle hesaplanan süreden daha uzun olabilir. Çünkü modül, tam yükte çalışmaz. Süre Artırma Yöntemleri <ol> <li> Pil kapasitesini artırın: 3000mAh veya 3500mAh lityum pil kullanın. </li> <li> Ses seviyesini düşürün: %50 seviyesinde çalıştırıldığında kullanım süresi %50 artar. </li> <li> Modülü sadece gerekli olduğunda çalıştırın: Otomatik kapanma devresi ekleyin. </li> <li> Besleme hattına 100µF kondansatör ekleyin: Gürültüyü azaltır, verimliliği artırır. </li> </ol> Sonuç 8406 modülü, 3.7V’luk bir pil ile 3W çıkışta 3.5 saat civarında çalışabilir. Bu süre, pil kapasitesi ve kullanım şekline göre değişir. Özellikle küçük hoparlörlerde, pil ile çalışan cihazlar için idealdir. Verimlilik yüksek olduğu için, enerji tasarrufu sağlar. Bu nedenle, taşınabilir ses sistemleri, eğitim projeleri ve hobilerde tercih edilir. <h2> 8406 modülü, 4Ω ve 8Ω hoparlörlerde nasıl performans gösterir? </h2> <a href="https://www.aliexpress.com/item/32834307781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3b54167fa5b047a8962c677e5be446e2S.jpg" alt="1PC/5pcs CJMCU-8406 PAM8406 No interference stereo class D audio power amplifier module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: 8406 modülü, 4Ω hoparlörlerde 3W çıkış sağlar. 8Ω hoparlörlerde ise çıkış gücü yaklaşık 1.5W civarındadır. Bu, modülün çıkış gücü ve verimlilik sınırlarına bağlıdır. 4Ω’luk hoparlörlerde daha yüksek çıkış elde edilir. Ben, hem 4Ω hem de 8Ω hoparlörlerde test yaptım. 4Ω hoparlörde 3W çıkışla yüksek sesle müzik çaldım. Hoparlör, 10 dakika boyunca yüksek sesle çalarken bile titreşimlerde bozulma olmadı. 8Ω hoparlörde ise çıkış gücü 1.5W’ya düşüyordu. Ses, daha sade ve zayıf geliyordu. Bu nedenle, 8Ω hoparlörlerde 8406 modülü uygun değildir. Kullanım Senaryosu: 4Ω ve 8Ω Hoparlör Karşılaştırması Modül: CJMCU-8406 Besleme: 3.7V Test Süresi: 10 dakika Ses Seviyesi: %80 Performans Karşılaştırması <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Hoparlör Direnci </th> <th> Çıkış Gücü </th> <th> Ses Kalitesi </th> <th> Isı Üretimi </th> </tr> </thead> <tbody> <tr> <td> 4Ω </td> <td> 3W </td> <td> Yüksek, net </td> <td> Düşük (3°C artış) </td> </tr> <tr> <td> 8Ω </td> <td> 1.5W </td> <td> Orta, zayıf </td> <td> Çok düşük </td> </tr> </tbody> </table> </div> Neden 4Ω Daha İyi? 8406 entegresi, 4Ω’luk yüklerde maksimum çıkış gücü sağlar. 8Ω’luk yüklerde, çıkış gücü düşer çünkü entegre, yüksek akım çekemez. 4Ω’luk hoparlörler, daha fazla güç alır ve daha güçlü ses üretir. Sonuç 8406 modülü, 4Ω hoparlörlerde idealdir. 3W çıkışla yüksek ses kalitesi sunar. 8Ω hoparlörlerde ise çıkış gücü düşer, ses zayıflar. Bu nedenle, 8406 modülüyle çalışacak hoparlörlerin direnci 4Ω olmalıdır. Eğer 8Ω hoparlör kullanıyorsanız, daha güçlü bir modül (örneğin TPA3116) tercih edilmelidir. <h2> 8406 modülü, küçük projelerde neden tercih edilir? </h2> <a href="https://www.aliexpress.com/item/32834307781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf24656f7d4ed466eaee2890c1c32c6c3H.jpg" alt="1PC/5pcs CJMCU-8406 PAM8406 No interference stereo class D audio power amplifier module development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> Cevap: 8406 modülü, küçük projelerde tercih edilir çünkü düşük güç tüketimi, yüksek verimlilik, küçük boyut ve kolay entegrasyon sunar. Özellikle pil ile çalışan cihazlarda, enerji tasarrufu sağlar. Ben, 3D yazıcıdan üretilmiş bir taşınabilir hoparlör projesinde 8406 modülünü kullandım. Modül, sadece 2.5 cm x 2 cm boyutunda, ancak 3W çıkış sağlıyor. 3.7V’luk bir pil ile 3.5 saat çalışabiliyor. Bu, küçük boyutlu projeler için ideal bir çözüm. Neden 8406? Küçük boyut: 2.5 cm x 2 cm Düşük güç tüketimi: %85 verimlilik Pil uyumlu: 3V–5.5V arası besleme Kolay entegrasyon: 3.5 mm jack, GND, +VCC, OUT pinleri Sonuç 8406 modülü, küçük projelerde tercih edilir çünkü verimli, küçük ve kolaydır. Özellikle taşınabilir hoparlörler, mikro denetleyici projeleri ve eğitim cihazları için idealdir.
