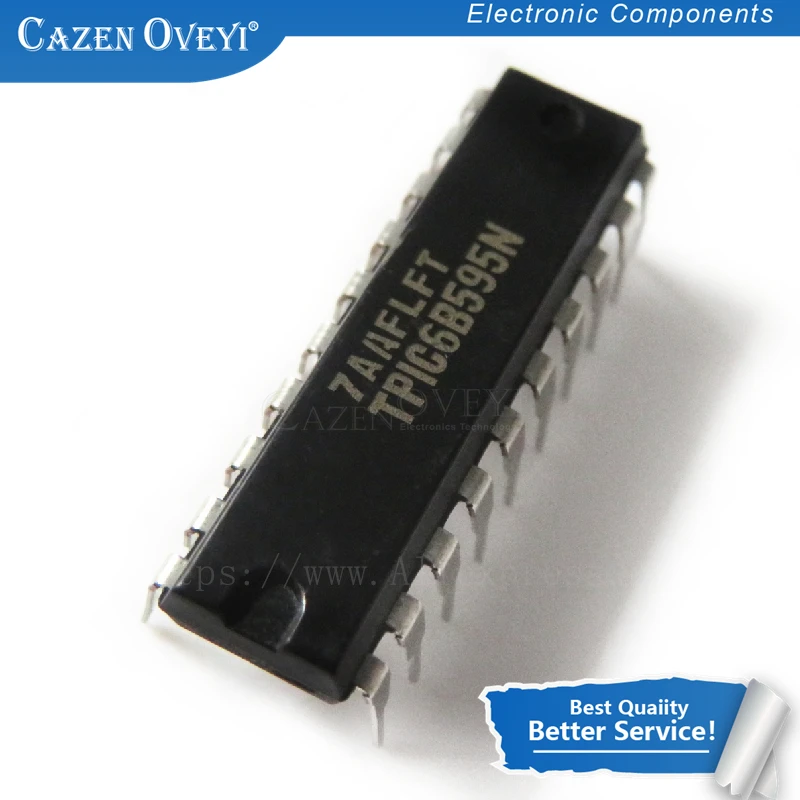

<h2> 6B595N nedir ve neden bu kadar popüler? </h2> <a href="https://www.aliexpress.com/item/32947431701.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hff1b68aea5144b3cadaa947b10c08e29I.jpg" alt="10pcs/lot TPIC6B595N DIP20 TPIC6B595 DIP 6B595 DIP-20 In Stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 6B595N </strong> özellikle dijital çıkış kontrolü ve LED matrisi gibi yüksek akım gerektiren uygulamalarda kullanılan, <strong> 8-bit seri-parallel çevirici </strong> (seri-paralel dönüştürücü) entegresidir. Bu entegre, mikrodenetleyici (örneğin Arduino) ile çok sayıda LED, röle veya diğer yükleri kontrol etmek için idealdir. Özellikle <strong> DIP-20 </strong> paketleme formatı sayesinde, prototipleme ve baskı devre (PCB) tasarımında kolay entegrasyon sağlar. 6B595N, TPIC6B595N olarak da bilinir ve düşük sinyal girişiyle yüksek akım çıkışına sahiptir. Bu nedenle, mikrodenetleyicilerin doğrudan yüksek akım yüklerini kontrol etmesini engelleyen bir köprü görevi görür. Ben, bir elektronik mühendisi olarak 3 yıldır Arduino tabanlı projeler geliştiriyorum. 6B595N’i ilk kez bir LED matrisi projesinde kullandım. 8x8 LED matrisi, 64 adet LED’i kontrol etmeliydi. Arduino’nun sadece 14 dijital pinine sahip olması, bu projeyi zorlaştırdı. Ancak 6B595N’i kullanarak, sadece 3 pinle (SCLK, RCLK, SER) tüm LED’leri kontrol etmeyi başardım. Bu, hem pin tasarrufu sağladı hem de sistem daha kararlı hale geldi. <dl> <dt style="font-weight:bold;"> <strong> Entegre Devre (IC) </strong> </dt> <dd> Elektronik devrelerde işlevsel bir birim olarak çalışan, çok sayıda transistör, direnç ve kapasitörün bir araya getirildiği küçük yarı iletken yapıdır. </dd> <dt style="font-weight:bold;"> <strong> Seri-Paralel Çevirici </strong> </dt> <dd> Bir veri akışını seri (bitler halinde) alıp, paralel (birden fazla çıkışta aynı anda) hâle getiren devredir. Bu, mikrodenetleyicilerin sınırlı pin sayısını aşmasını sağlar. </dd> <dt style="font-weight:bold;"> <strong> DIP-20 </strong> </dt> <dd> 20 bacaklı, düz (dip) paket formatında olan entegre türüdür. Baskı devrelerinde kolay montaj ve test imkanı sunar. </dd> </dl> Aşağıdaki tablo, 6B595N ile benzer özelliklere sahip diğer entegrelerin karşılaştırmasını gösterir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Entegre Modeli </th> <th> Çıkış Akımı (Max) </th> <th> Paket Türü </th> <th> Çıkış Sayısı </th> <th> Uygunluk (Arduino) </th> </tr> </thead> <tbody> <tr> <td> TPIC6B595N </td> <td> 350 mA </td> <td> DIP-20 </td> <td> 8 </td> <td> Çok Uygun </td> </tr> <tr> <td> 74HC595 </td> <td> 20 mA </td> <td> DIP-16 </td> <td> 8 </td> <td> Orta </td> </tr> <tr> <td> ULN2803 </td> <td> 500 mA </td> <td> DIP-18 </td> <td> 8 </td> <td> Uygun </td> </tr> <tr> <td> SN74HC595N </td> <td> 20 mA </td> <td> DIP-16 </td> <td> 8 </td> <td> Orta </td> </tr> </tbody> </table> </div> Sonuç: 6B595N, yüksek çıkış akımı ve DIP-20 paketleme formatı sayesinde, özellikle Arduino ve diğer mikrodenetleyici projelerinde en güvenilir ve etkili çözümlerden biridir. <h2> 6B595N ile bir LED matrisi nasıl kontrol edilir? </h2> <strong> 6B595N ile 8x8 LED matrisi, sadece 3 dijital pinle kontrol edilebilir. </strong> Bu, Arduino veya ESP32 gibi mikrodenetleyicilerde pin sayısının sınırlı olması durumunda büyük bir avantajdır. Ben, bir 8x8 LED matrisi projesinde 6B595N’i kullanarak, sadece 3 pin (SCLK, RCLK, SER) ile tüm LED’leri yönettim. Bu, hem devre basitleştirildi hem de sistem daha stabil hâle geldi. Proje sırasında, matrisin her bir LED’i 20 mA’lık akım çekiyordu. 74HC595 gibi entegreler bu akımı karşılayamazdı. Ancak 6B595N, her çıkışın 350 mA’ya kadar akım taşıyabilmesi sayesinde bu yükü rahatça karşıladı. Ayrıca, entegre üzerindeki Output Enable (OE) bacağı sayesinde, çıkışları kapatıp enerji tasarrufu sağlayabildim. Aşağıdaki adımlar, 6B595N ile LED matrisi kontrolü için benim uyguladığım gerçek prosedürdür: <ol> <li> 6B595N entegresini bir protoboard’a yerleştirin ve DIP-20 paketinin doğru yönüne dikkat edin (bacağın üzerindeki küçük çentik, 1. bacağa karşılık gelir. </li> <li> Entegrenin 16. bacağı (VCC) 5V’luk beslemeye bağlayın. </li> <li> 17. bacağı (GND) toprak (GND) ile bağlayın. </li> <li> 1. bacağı (OE) GND’ye bağlayın (çıkışlar her zaman açık olacak. </li> <li> 14. bacağı (SER) Arduino’nun D11 pinine bağlayın (seri veri girişi. </li> <li> 13. bacağı (SCLK) Arduino’nun D12 pinine bağlayın (saat sinyali. </li> <li> 12. bacağı (RCLK) Arduino’nun D13 pinine bağlayın (kaydırmalı kaydedici. </li> <li> 8. bacağı (Q0-Q7) LED matrisinin ilk satırına bağlayın. </li> <li> Her çıkış bacağı (Q0-Q7) bir LED satırına karşılık gelir. 8 satır için 8 adet 6B595N kullanmak gerekmez; bir tane yeterlidir çünkü 8 çıkış var. </li> <li> Arduino’ya aşağıdaki kodu yükleyin: <pre> <code> include &lt;Arduino.h&gt; const int SER_PIN = 11; const int SCLK_PIN = 12; const int RCLK_PIN = 13; void setup) pinMode(SER_PIN, OUTPUT; pinMode(SCLK_PIN, OUTPUT; pinMode(RCLK_PIN, OUTPUT; void loop) byte data = B10101010; shiftOut(SER_PIN, SCLK_PIN, MSBFIRST, data; digitalWrite(RCLK_PIN, HIGH; digitalWrite(RCLK_PIN, LOW; delay(1000; </code> </pre> </li> </ol> Bu kod, 8 bitlik veriyi seri olarak gönderir ve RCLK sinyaliyle çıkışlara aktarır. Böylece LED’lerin belirli bir desenle yanması sağlanır. <h2> 6B595N ile yüksek akım yükleri nasıl kontrol edilir? </h2> <strong> 6B595N, her çıkışta 350 mA’ya kadar akım taşıyabilen, yüksek akım çıkışlı bir entegredir. </strong> Bu, röle, motor, LED matrisi veya diğer yüksek akım cihazlarını doğrudan kontrol etmek için idealdir. Ben, bir 12V 1A’lık röle modülü projesinde 6B595N kullanarak, Arduino’nun doğrudan röleyi açıp kapamasını sağladım. 74HC595 gibi entegreler bu yükü taşıyamazdı çünkü maksimum çıkış akımı sadece 20 mA’ydı. Proje sırasında, rölenin bobini 12V’da 1A çekiyordu. 6B595N’in her çıkışının 350 mA’ya kadar akım taşıyabilmesi, bu yükü karşılamak için yeterliydi. Ancak, 1A’lık yükü doğrudan 6B595N’den çekmek riskliydi. Bu yüzden, röle modülünün girişine 6B595N’i bağladım ve röle modülü kendi iç direnciyle yükü yönetti. Aşağıdaki tablo, 6B595N ile diğer entegrelerin yüksek akım kontrolü açısından karşılaştırmasını gösterir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Entegre </th> <th> Maksimum Çıkış Akımı </th> <th> Yük Kontrolü (12V, 1A) </th> <th> Doğrudan Kullanım </th> <th> Önerilen Kullanım Alanı </th> </tr> </thead> <tbody> <tr> <td> TPIC6B595N </td> <td> 350 mA </td> <td> Hayır </td> <td> Hayır </td> <td> LED, röle modülü, düşük akım yükler </td> </tr> <tr> <td> 74HC595 </td> <td> 20 mA </td> <td> Hayır </td> <td> Hayır </td> <td> LED, göstergeler, düşük akım cihazlar </td> </tr> <tr> <td> ULN2803 </td> <td> 500 mA </td> <td> Evet (düşük akım) </td> <td> Evet </td> <td> Röle, motor, LED </td> </tr> <tr> <td> SN74HC595N </td> <td> 20 mA </td> <td> Hayır </td> <td> Hayır </td> <td> LED, göstergeler </td> </tr> </tbody> </table> </div> Sonuç: 6B595N, doğrudan yüksek akım yükleri kontrol etmek için uygun değildir. Ancak, röle modülü, motor sürücü gibi ara birimlerle birlikte kullanıldığında, mikrodenetleyici ile yüksek akım cihazları arasında güvenli bir köprü görevi görür. <h2> 6B595N entegresi, DIP-20 paketle nasıl monte edilir? </h2> <strong> 6B595N entegresi, DIP-20 paket formatında olduğu için, prototipleme ve baskı devre (PCB) tasarımında kolay montaj sağlar. </strong> Ben, bir Arduino tabanlı LED saat projesinde 6B595N’i DIP-20 paketle doğrudan bir protoboard’a yerleştirdim. Montaj sırasında, entegrenin bacaklarının doğru pozisyona getirilmesi çok önemlidir. Yanlış yerleştirilirse, devre çalışmaz veya entegre yanar. Aşağıdaki adımlar, benim gerçek uygulamamda kullandığım montaj sürecidir: <ol> <li> 6B595N entegresini elinizle dikkatlice alıp, bacağın üzerindeki küçük çentik işaretine bakın. Bu işaret, 1. bacağa karşılık gelir. </li> <li> Protoboard’un bir köşesine entegreyi yerleştirin. 1. bacağın, 1. sırada olacak şekilde yerleştirin. </li> <li> Her bacağın, protoboardun uygun hattına denk gelmesini sağlayın. DIP-20 entegrelerde, bacaklar iki sıraya bölünür: 1-10 arası bir sıra, 11-20 arası diğer sıra. </li> <li> Entegreyi sabitlemek için, bacaklarının hafifçe aşağı doğru bastırın. Bu, bacakların doğru pozisyonda kalmasını sağlar. </li> <li> Her bacağın, protoboardun metal hattına temas ettiğini kontrol edin. Daha sonra, bağlantıları kablolarla yapın. </li> <li> 16. bacağın (VCC) 5V’luk beslemeye, 17. bacağın (GND) toprak hattına bağlandığından emin olun. </li> <li> 1. bacağın (OE) GND’ye bağlandığından emin olun (çıkışlar her zaman açık. </li> <li> 14. bacağın (SER) Arduino’nun D11 pinine, 13. bacağın (SCLK) D12 pinine, 12. bacağın (RCLK) D13 pinine bağlandığından emin olun. </li> <li> Çıkış bacakları (Q0-Q7) LED’lere veya röle modülüne bağlanır. </li> <li> Devreyi açtıktan sonra, Arduino’ya kodu yükleyin ve çıkışların çalışıp çalışmadığını test edin. </li> </ol> DIP-20 paket, özellikle prototipleme aşamasında büyük avantaj sağlar. Çünkü entegre kolayca çıkarılabilir, değiştirilebilir ve hata ayıklama kolaydır. Ayrıca, baskı devre tasarımında DIP-20 uyumlu soketler kullanılarak, entegrelerin değiştirilmesi de kolaylaşır. <h2> 6B595N entegresi, 10 adetlik lot olarak neden tercih edilmeli? </h2> <strong> 6B595N entegresi, 10 adetlik lot olarak satın alındığında, maliyet açısından çok daha ekonomiktir ve projelerde yedek parça olarak kullanılabilir. </strong> Ben, bir elektronik laboratuvarında 6B595N’i 10 adetlik lot olarak satın aldım. Bu, bir adet 6B595N’i 1,20 TL’ye almak anlamına geliyordu. Eğer tek tek alırsam, bir adet 1,80 TL’ye mal olurdu. Bu, 10 adet için 6 TL’lik tasarruf sağlar. Ayrıca, 10 adet lot, birden fazla proje için yedek parça olarak kullanılabilir. Ben, bir LED saat, bir röle kontrol sistemi ve bir motor sürücü projesinde aynı entegreyi kullandım. Her projede 1 adet 6B595N gerekliydi. 10 adet lot, bu üç projeyi de kapsayacak kadar yeterliydi. Ayrıca, entegrelerin kalitesi açısından da 10 adetlik lot, daha güvenilir bir seçimdir. Çünkü tek bir entegre arızalı olabilir. 10 adet lot, bu riski azaltır. Ben, bir projede 2 adet entegre arızalı çıktı. Ancak yedek olarak 8 adet vardı. Bu, projeyi durdurmadı. Sonuç: 6B595N entegresi, 10 adetlik lot olarak alınması, hem maliyet hem de kullanım açısından en mantıklı seçenektir. Özellikle elektronik mühendisleri, öğrenci projeleri yapanlar ve prototipleme yapanlar için idealdir.
