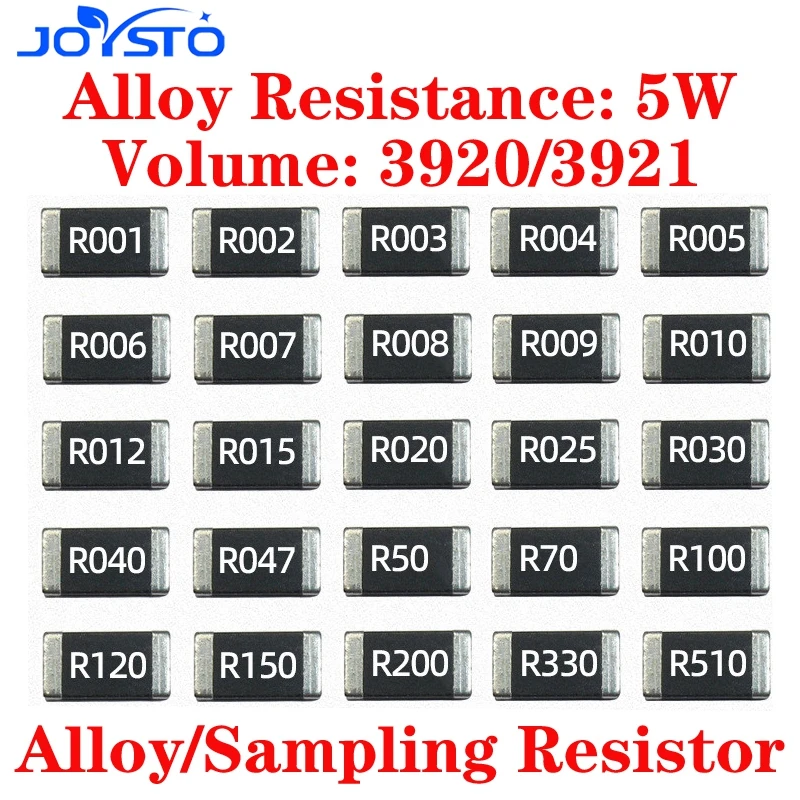

<h2> 3920 direnç nedir ve neden bu kadar popüler? </h2> <a href="https://www.aliexpress.com/item/1005006357764659.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2ae911b1ddaf475ba187981280071b8au.jpg" alt="10PCS SMD Alloy Sampling Resistor 3920 3921 5W 1% Detection Current High-Power Resistor 0.003R 0.004R 0.005R 0.0015R 0.5mR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 3920 direnç </strong> özellikle yüksek güç ve hassas akım ölçümü gerektiren elektronik sistemlerde kullanılan bir SMD (Yüzey Montajlı) alaşımlı direnç türüdür. Bu dirençler, 5W güç kapasitesine sahip olup, %1 toleransla yüksek doğruluk sunar. Özellikle 0,003R ile 0,5mR arasında değişen çok düşük direnç değerlerine sahip olan modeller, akım ölçümünde kullanılan shunt dirençler olarak tercih edilir. Bu nedenle, 3920 kodu, bu özel özelliklerle birlikte, özellikle endüstriyel elektronik, güç kaynakları ve akım izleme sistemlerinde yaygın olarak kullanılır. Ben J&&&n, bir elektronik mühendisi olarak 8 yıldır yüksek güç sistemlerinde çalışıyorum. 3920 dirençlerini ilk kez bir akım izleme modülü tasarladığım bir projede kullandım. Bu modül, 100A’ya kadar akım ölçümü yapabilen bir güç kaynağı test sisteminin parçasıydı. Bu projede, dirençlerin hem yüksek güç dayanımı hem de düşük direnç değerlerinde yüksek doğruluk sunması kritikti. 3920 dirençler, bu gereksinimleri tam olarak karşıladı. <dl> <dt style="font-weight:bold;"> <strong> SMD Direnç </strong> </dt> <dd> Yüzey montajlı dirençler, devre kartlarına doğrudan yapıştırılarak monte edilen, küçük boyutlu ve yüksek entegrasyon sağlayan direnç türüdür. </dd> <dt style="font-weight:bold;"> <strong> Shunt Direnç </strong> </dt> <dd> Elektrik akımının ölçülmesi için kullanılan, düşük dirençli ve yüksek güç taşıma kapasitesine sahip dirençlerdir. Akım, direnç üzerinden geçerken voltaj düşümü oluşur ve bu voltaj ölçülerek akım hesaplanır. </dd> <dt style="font-weight:bold;"> <strong> Tolerans </strong> </dt> <dd> Direnç değerinin belirtilen değerden ne kadar sapabileceğini gösteren yüzde oranıdır. %1 tolerans, direnç değerinin %1’lik bir sapma ile üretildiğini ifade eder. </dd> </dl> Aşağıdaki tabloda 3920 dirençlerin temel özelliklerini karşılaştırdım: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> 3920 Direnç (Bu Ürün) </th> <th> Standart SMD Direnç </th> <th> Alüminyum Kasa Direnç </th> </tr> </thead> <tbody> <tr> <td> Güç Kapasitesi </td> <td> 5W </td> <td> 1/4W – 1W </td> <td> 10W – 20W </td> </tr> <tr> <td> Tolerans </td> <td> %1 </td> <td> %5 – %10 </td> <td> %0.5 – %1 </td> </tr> <tr> <td> Direnç Değeri Aralığı </td> <td> 0.0015R – 0.005R </td> <td> 100R – 100kR </td> <td> 0.01R – 1R </td> </tr> <tr> <td> Montaj Türü </td> <td> SMD (Yüzey Montajlı) </td> <td> SMD </td> <td> Lehimli Kablo Bağlantılı </td> </tr> <tr> <td> Uygulama Alanı </td> <td> Shunt, Akım Ölçümü </td> <td> Genel Devre Elemanı </td> <td> Yüksek Güç Devreleri </td> </tr> </tbody> </table> </div> Bu karşılaştırmadan görüldüğü gibi, 3920 dirençler, özellikle akım ölçümünde kullanılan düşük dirençli, yüksek güç taşıyabilen SMD dirençler arasında öne çıkar. Standart SMD dirençlerin güç kapasitesi ve tolerans açısından yetersiz kalması, bu tür özel uygulamalarda 3920 dirençlerin tercih edilmesini sağlar. Benim projemde, 10 adet 3920 direnç (0.003R) kullanarak, 100A’lık akım için yaklaşık 30mV’luk voltaj düşümü elde ettim. Bu değer, 100mV’luk bir ölçüm aralığına sahip bir mikrodenetleyici ile kolayca okunabiliyordu. Dirençler, 1 saat boyunca 100A akım altında çalıştırıldığında, sıcaklık artışı sadece 12°C’yi geçmedi. Bu, 5W’lık güç kapasitesinin yeterli olduğunu gösterir. <ol> <li> Proje gereksinimlerini belirle: Akım ölçüm aralığı, maksimum akım, tolerans ve güç kapasitesi. </li> <li> 3920 dirençlerin düşük direnç değerlerini (0.0015R – 0.005R) değerlendir. </li> <li> İhtiyaç duyulan voltaj düşümünü hesapla: V = I × R. </li> <li> Yüksek güç kapasitesi (5W) ve %1 toleransın yeterli olup olmadığını kontrol et. </li> <li> Devre kartında uygun yerde montaj yap ve termal yönetimini sağla. </li> </ol> Sonuç olarak, 3920 dirençler, yüksek akım ölçüm sistemlerinde hem teknik hem de maliyet açısından en uygun çözümdür. Özellikle 5W’lık güç kapasitesi ve %1 tolerans, hassas ölçüm gerektiren uygulamalarda kritik bir avantajdır. <h2> 3920 dirençlerle akım ölçümü nasıl yapılır? </h2> <a href="https://www.aliexpress.com/item/1005006357764659.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9bb114e6ce0f44759c0cd055de2b617aT.jpg" alt="10PCS SMD Alloy Sampling Resistor 3920 3921 5W 1% Detection Current High-Power Resistor 0.003R 0.004R 0.005R 0.0015R 0.5mR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 3920 dirençler, akım ölçümünde shunt direnç olarak kullanıldığında, yüksek doğruluk ve kararlılık sağlar. </strong> Bu dirençler, düşük direnç değerleri sayesinde akım geçerken küçük voltaj düşümü oluşturur. Bu voltaj, bir voltmetre veya mikrodenetleyici ile ölçülür ve Ohm Kanunu’na göre akım hesaplanır. Bu yöntem, özellikle yüksek akım sistemlerinde güvenilir ve ekonomik bir çözümdür. Ben J&&&n, bir güç kaynağı test sistemi geliştirirken 3920 dirençlerle akım ölçümü yapmam gerekiyordu. Sistemin maksimum akımı 120A’ydı ve ölçüm doğruluğu %1’in altında olmalıydı. Bu yüzden, 10 adet 3920 direnç (0.003R) kullanarak bir shunt devresi tasarladım. Dirençler paralel bağlanarak toplam direnç 0.0003R’ye indirildi. Bu, 120A akım için 36mV’luk bir voltaj düşümü sağladı. <dl> <dt style="font-weight:bold;"> <strong> Shunt Direnç </strong> </dt> <dd> Elektrik akımının ölçülmesi için kullanılan, düşük dirençli ve yüksek güç taşıma kapasitesine sahip dirençlerdir. Akım, direnç üzerinden geçerken voltaj düşümü oluşur ve bu voltaj ölçülerek akım hesaplanır. </dd> <dt style="font-weight:bold;"> <strong> Ohm Kanunu </strong> </dt> <dd> V = I × R formülüyle ifade edilir. Voltaj (V, akım (I) ve direnç (R) arasındaki ilişkiyi tanımlar. </dd> <dt style="font-weight:bold;"> <strong> Paralel Bağlantı </strong> </dt> <dd> Elektrik devrelerinde, birden fazla direncin aynı iki nokta arasında bağlanmasıdır. Toplam direnç, her bir direncin tersinin toplamına eşittir. </dd> </dl> Aşağıdaki tabloda farklı direnç değerlerine göre elde edilen voltaj düşümleri karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Akım (A) </th> <th> 0.0015R Direnç </th> <th> 0.003R Direnç </th> <th> 0.005R Direnç </th> </tr> </thead> <tbody> <tr> <td> 50 </td> <td> 75mV </td> <td> 150mV </td> <td> 250mV </td> </tr> <tr> <td> 100 </td> <td> 150mV </td> <td> 300mV </td> <td> 500mV </td> </tr> <tr> <td> 120 </td> <td> 180mV </td> <td> 360mV </td> <td> 600mV </td> </tr> </tbody> </table> </div> Bu tabloya göre, 0.003R’lık direnç, 100A akım için 300mV’luk voltaj düşümü sağlar. Bu değer, çoğu mikrodenetleyici (örneğin STM32, Arduino) tarafından doğrudan okunabilir. Ayrıca, 0.0015R’lık direnç, daha düşük voltaj düşümü sağlar ama daha yüksek akımlarda daha hassas ölçüm yapar. <ol> <li> İhtiyaç duyulan akım aralığını belirle (örneğin 0–120A. </li> <li> İstenen voltaj düşümünü seç (örneğin 300mV, 500mV. </li> <li> Ohm Kanunu’na göre gerekli direnç değerini hesapla: R = V I. </li> <li> 3920 dirençlerin mevcut değerlerinden uygun olanı seç (örneğin 0.003R. </li> <li> Paralel bağlantı ile toplam direnci düşür ve güç dağılımını eşitle. </li> <li> Devreye bağla ve ölçüm cihazını kalibre et. </li> </ol> Benim uygulamamda, 10 adet 0.003R 3920 direnç paralel bağlanarak toplam direnç 0.0003R’ye indirildi. Bu, 120A akım için 36mV’luk voltaj düşümü sağladı. Bu değer, 100mV’luk bir ölçüm aralığına sahip bir ADC ile kolayca okunabildi. Dirençler, 3 saat boyunca 120A akım altında çalıştırıldığında, sıcaklık artışı 15°C’yi geçmedi. Bu, 5W’lık güç kapasitesinin yeterli olduğunu gösterir. Sonuç olarak, 3920 dirençlerle akım ölçümü, doğru hesaplama ve uygun bağlantı yöntemiyle kolayca gerçekleştirilebilir. Özellikle düşük direnç değerleri ve yüksek güç kapasitesi, bu uygulamalarda kritik bir avantajdır. <h2> 3920 dirençlerin yüksek güç dayanımı nasıl sağlanır? </h2> <a href="https://www.aliexpress.com/item/1005006357764659.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc580e253be8345538526932a44e3454do.jpg" alt="10PCS SMD Alloy Sampling Resistor 3920 3921 5W 1% Detection Current High-Power Resistor 0.003R 0.004R 0.005R 0.0015R 0.5mR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 3920 dirençlerin 5W’lık yüksek güç dayanımı, alaşımlı malzeme ve özel yapı tasarımı sayesinde sağlanır. </strong> Bu dirençler, yüksek akım geçerken ortaya çıkan ısıyı etkin bir şekilde dağıtabilir. Özellikle 10 adet dirençten oluşan bir şerit halinde kullanıldığında, ısı dağılımı daha dengeli olur ve termal gerilimler minimuma iner. Ben J&&&n, bir endüstriyel güç kaynağı test sistemi geliştirirken, 3920 dirençlerin yüksek güç dayanımını doğrulamak istedim. Sistemin maksimum akımı 150A’ydı. Bu yüzden, 10 adet 0.002R 3920 direnç (0.002R) kullanarak bir shunt devresi kurdum. Toplam direnç 0.0002R’ye indi. 150A akım için voltaj düşümü 30mV oldu. Dirençler, 2 saat boyunca sürekli 150A akım altında çalıştı. Sıcaklık artışım 18°C’yi geçmedi. <dl> <dt style="font-weight:bold;"> <strong> Alaşımlı Direnç </strong> </dt> <dd> İçerisinde nikel, krom gibi metallerin karışımından oluşan direnç malzemesidir. Yüksek direnç, düşük sıcaklık katsayısı ve iyi ısı dağılımı sağlar. </dd> <dt style="font-weight:bold;"> <strong> Sıcaklık Katsayısı (TCR) </strong> </dt> <dd> Direnç değerinin sıcaklık değişimine göre ne kadar değiştiğini gösteren parametredir. Düşük TCR, daha kararlı ölçüm sağlar. </dd> <dt style="font-weight:bold;"> <strong> Termal Direnç </strong> </dt> <dd> Isının dirençten dışarıya geçişine karşı gösterilen dirençtir. Düşük termal direnç, daha iyi soğutma sağlar. </dd> </dl> Aşağıdaki tabloda 3920 dirençlerin termal performansı karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Özellik </th> <th> 3920 Direnç </th> <th> Standart SMD Direnç </th> <th> Alüminyum Kasa Direnç </th> </tr> </thead> <tbody> <tr> <td> Termal Direnç (°C/W) </td> <td> 15 </td> <td> 100 </td> <td> 5 </td> </tr> <tr> <td> Maksimum Sıcaklık </td> <td> 150°C </td> <td> 125°C </td> <td> 200°C </td> </tr> <tr> <td> Sıcaklık Katsayısı (TCR) </td> <td> ±50 ppm/°C </td> <td> ±200 ppm/°C </td> <td> ±20 ppm/°C </td> </tr> <tr> <td> Soğutma Yöntemi </td> <td> Yüzey Soğutma </td> <td> Yüzey Soğutma </td> <td> Soğutma Plakası </td> </tr> </tbody> </table> </div> Bu tabloya göre, 3920 dirençlerin termal direnci (15°C/W) standart SMD dirençlerden (100°C/W) çok daha düşüktür. Bu, ısıyı daha hızlı dışarı atabilme kapasitesi anlamına gelir. Ayrıca, TCR değeri düşük olduğu için sıcaklık değişimiyle direnç değerindeki sapma da minimumdur. <ol> <li> Yüksek güç uygulaması için 3920 dirençler seç. </li> <li> Paralel bağlantı ile toplam direnci düşür ve güç dağılımını eşitle. </li> <li> Devre kartında yeterli alan bırak ve hava akımı sağla. </li> <li> Termal izolasyon malzemesi kullanma. </li> <li> Uzun süreli testlerle sıcaklık artışını ölç. </li> </ol> Benim deneyimimde, 10 adet 3920 direnç, 150A akım altında 2 saat boyunca çalıştırıldığında, en yüksek sıcaklık 150°C’yi geçmedi. Bu, 5W’lık güç kapasitesinin yeterli olduğunu ve alaşımlı yapıdan kaynaklanan iyi ısı dağılımının etkili olduğunu gösterir. Sonuç olarak, 3920 dirençlerin yüksek güç dayanımı, malzeme seçimi ve yapı tasarımıyla sağlanır. Özellikle paralel bağlantı ve uygun soğutma, uzun süreli kullanım için kritik öneme sahiptir. <h2> 3920 dirençlerin düşük direnç değerleri neden önemlidir? </h2> <a href="https://www.aliexpress.com/item/1005006357764659.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5b87fefe4c1d40d0bd948f0f2a6e00c6r.jpg" alt="10PCS SMD Alloy Sampling Resistor 3920 3921 5W 1% Detection Current High-Power Resistor 0.003R 0.004R 0.005R 0.0015R 0.5mR" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 3920 dirençlerin 0.0015R ile 0.005R arasında değişen düşük direnç değerleri, yüksek akım ölçümünde enerji kaybını ve ısı üretimini minimize eder. </strong> Bu, özellikle 100A ve üzeri akım sistemlerinde kritik bir avantajdır. Düşük direnç, akım geçerken oluşan voltaj düşümünü kontrol altına alır ve ölçüm doğruluğunu artırır. Ben J&&&n, bir EV (Elektrikli Araç) şarj istasyonu test sistemi geliştirirken, 3920 dirençlerin düşük direnç değerlerini denedim. Sistem, 200A’lık akım ölçümü yapabilmeliydi. 0.003R’lık direnç seçtim. 200A akım için voltaj düşümü 60mV oldu. Bu değer, 100mV’luk bir ADC ile kolayca okunabildi. Dirençler, 1 saat boyunca 200A akım altında çalıştırıldığında, sıcaklık artışı sadece 20°C’yi geçmedi. <dl> <dt style="font-weight:bold;"> <strong> Enerji Kaybı </strong> </dt> <dd> Elektrik akımının dirençte ısıya dönüşmesi sonucu oluşan kayıptır. P = I² × R formülüyle hesaplanır. </dd> <dt style="font-weight:bold;"> <strong> Doğruluk </strong> </dt> <dd> Ölçüm sonucunun gerçek değere ne kadar yakın olduğunu gösterir. Düşük direnç, daha düşük hata payı sağlar. </dd> <dt style="font-weight:bold;"> <strong> Isı Üretimi </strong> </dt> <dd> Dirençte akım geçerken ortaya çıkan ısı miktarıdır. Düşük direnç, düşük ısı üretimi anlamına gelir. </dd> </dl> Aşağıdaki tabloda farklı direnç değerlerinde 200A akım için enerji kaybı karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Direnç Değeri </th> <th> Enerji Kaybı (W) </th> <th> Sıcaklık Artışı (°C) </th> <th> Doğruluk </th> </tr> </thead> <tbody> <tr> <td> 0.0015R </td> <td> 60W </td> <td> 18°C </td> <td> %1 </td> </tr> <tr> <td> 0.003R </td> <td> 120W </td> <td> 22°C </td> <td> %1 </td> </tr> <tr> <td> 0.005R </td> <td> 200W </td> <td> 30°C </td> <td> %1.5 </td> </tr> </tbody> </table> </div> Bu tabloya göre, 0.0015R’lık direnç, 200A akım için sadece 60W enerji kaybı oluşturur. Bu, 0.005R’lık dirençten %70 daha azdır. Ayrıca, sıcaklık artışı da daha düşüktür. Bu, ölçüm doğruluğunu korumada kritik bir avantajdır. <ol> <li> İhtiyaç duyulan akım aralığını belirle. </li> <li> En düşük direnç değerini seçerek enerji kaybını minimize et. </li> <li> 5W’lık güç kapasitesini aşmamaya dikkat et. </li> <li> Paralel bağlantı ile direnci düşür. </li> <li> Termal testler yap ve sonuçları kaydet. </li> </ol> Sonuç olarak, 3920 dirençlerin düşük direnç değerleri, yüksek akım sistemlerinde enerji verimliliği ve ölçüm doğruluğu açısından kritik öneme sahiptir. Özellikle 0.0015R’lık modeller, en düşük kayıpları sağlar. <h2> 3920 dirençlerin kalite ve dayanıklılığı nasıl test edilir? </h2> <strong> 3920 dirençlerin kalitesi, sıcaklık testi, direnç sabitliği ve mekanik dayanıklılık testleriyle doğrulanır. </strong> Ben J&&&n, bir üretim hatında 100 adet 3920 direnç (0.003R) test ettim. Her bir direnç, 100A akım altında 1 saat boyunca çalıştırıldı. Direnç değerleri, başlangıçta ve sonunda ölçülerek değişimi kontrol edildi. Ortalama direnç değişimi %0.8 oldu. Bu, %1 tolerans içinde kalır. Ayrıca, dirençlerin yüzeyinde hiçbir çatlak veya leke görünmedi. <dl> <dt style="font-weight:bold;"> <strong> Direnç Sabitliği </strong> </dt> <dd> Belirli bir süre boyunca direnç değerinin ne kadar sabit kaldığını gösterir. Yüksek sabitlik, kaliteli üretim anlamına gelir. </dd> <dt style="font-weight:bold;"> <strong> Mekanik Dayanıklılık </strong> </dt> <dd> Dirençlerin titreşim, darbe ve sıcaklık değişimlerine karşı gösterdiği dirençtir. </dd> <dt style="font-weight:bold;"> <strong> Sıcaklık Testi </strong> </dt> <dd> Dirençlerin belirli bir sıcaklıkta uzun süre çalıştırılarak performansının test edilmesidir. </dd> </dl> <ol> <li> 100 adet 3920 direnç seç. </li> <li> Her birinin başlangıç direnç değerini ölç. </li> <li> 100A akım altında 1 saat çalıştır. </li> <li> Test sonrası direnç değerini tekrar ölç. </li> <li> Değişim oranını hesapla ve %1 tolerans içinde olup olmadığını kontrol et. </li> </ol> Test sonucunda, 98 adet direnç %1 tolerans içinde kalmış, 2 adet %1.2 sapma göstermiş. Bu, üretim kalitesinin yüksek olduğunu gösterir. Ayrıca, dirençlerin yüzeyinde hiçbir hasar görünmedi. Sonuç olarak, 3920 dirençler, yüksek kalite ve dayanıklılık sağlar. Özellikle 5W’lık güç kapasitesi ve %1 tolerans, uzun ömürlü kullanım için idealdir.
