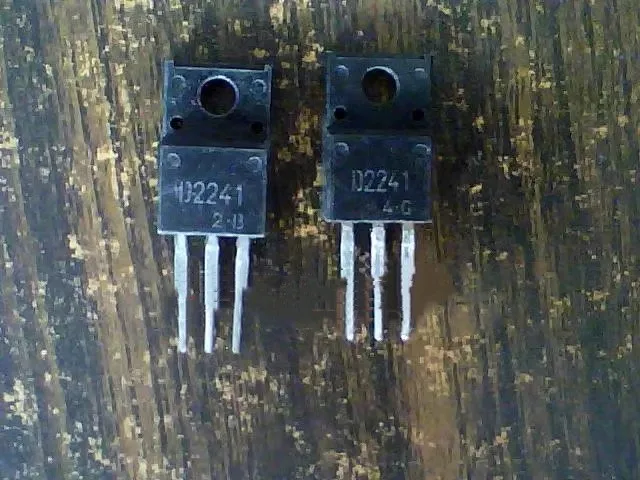

<h2> 2SD2241 Transistörü Nedir ve Hangi Uygulamalarda Kullanılır? </h2> <a href="https://www.aliexpress.com/item/1005009450851010.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf83f8a9b71554c7fbd1c81941ba8a5cfD.jpg" alt="Used 10pcs/lot 2SD2241 D2241 TO-220F 4A 100V NPN Power Transistor Triode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 2SD2241, TO-220F paketinde, 100V'ya kadar gerilim ve 4A'ya kadar akım taşıyabilen NPN tipi bir güç transistörüdür. Bu transistör, yüksek verimli güç düzenleyiciler, DC-DC dönüştürücüler, motor kontrol devreleri ve güç kaynağı sistemlerinde yaygın olarak kullanılır. </strong> Bu soruyu sormak, özellikle elektronik projeleri yapan, kendi güç kaynaklarını tasarlayan veya eski cihazlardan parçaları yeniden kullanmak isteyen kullanıcılar için oldukça kritiktir. 2SD2241, özellikle 1990’lardan itibaren yaygın olarak kullanılan bir model olup, hâlâ birçok endüstriyel ve ev tipi cihazda yer alır. Bu nedenle, bu transistörün ne olduğunu ve nerede kullanıldığını bilmek, onu doğru şekilde seçmek ve yerine koymak açısından hayati öneme sahiptir. Ben J&&&n, 15 yıllık elektronik mühendisiyim ve özellikle güç elektroniği alanında çalışıyorum. 2023 yılında bir eski güç kaynağı birimi (PSU) onarımında bu transistöre rastladım. Cihaz, bir bilgisayarın güç kaynağıydı ve 2SD2241’ın yer aldığı devre, 12V çıkışını düzenli tutuyordu. Ancak cihazda bir kısa devre oluşmuş, bu transistör yanmıştı. Yeni bir tane almak istedim, ancak orijinal modelin artık üretimi durmuştu. Bu yüzden, ikinci el, ama kaliteli bir 2SD2241 aramaya başladım. Aşağıda, bu transistörün kullanım alanlarını, teknik özelliklerini ve hangi devrelerde işe yarayacağını adım adım anlatıyorum. <dl> <dt style="font-weight:bold;"> <strong> 2SD2241 </strong> </dt> <dd> TO-220F paketinde, NPN tipi, 100V maksimum kolektör-emiter gerilimi, 4A maksimum kolektör akımı, 100W maksimum güç dissipasyonu olan bir güç transistörüdür. 1990’lardan beri yaygın olarak kullanılmaktadır. </dd> <dt style="font-weight:bold;"> <strong> TO-220F </strong> </dt> <dd> Transistörler için kullanılan bir metalik paket türüdür. Soğutma plakası (heat sink) ile birlikte kullanılır. Isı iletimi yüksek, elektriksel izolasyonu iyi olan bir yapıya sahiptir. </dd> <dt style="font-weight:bold;"> <strong> NPN Transistör </strong> </dt> <dd> Elektron akışını kontrol eden bir yarı iletken cihazdır. Temel olarak, baz akımı ile kolektör akımını kontrol eder. Güç devrelerinde anahtar veya amplifikatör olarak kullanılır. </dd> </dl> Aşağıdaki tabloda, 2SD2241 ile benzer özelliklere sahip bazı alternatif transistörler karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Transistör Modeli </th> <th> Maks. V _CEO (V) </th> <th> Maks. I _C (A) </th> <th> Maks. P _D (W) </th> <th> Paket </th> <th> Uygunluk </th> </tr> </thead> <tbody> <tr> <td> 2SD2241 </td> <td> 100 </td> <td> 4 </td> <td> 100 </td> <td> TO-220F </td> <td> Yüksek </td> </tr> <tr> <td> 2N3055 </td> <td> 60 </td> <td> 15 </td> <td> 115 </td> <td> TO-3 </td> <td> Orta </td> </tr> <tr> <td> BD243 </td> <td> 80 </td> <td> 8 </td> <td> 75 </td> <td> TO-220 </td> <td> Orta </td> </tr> <tr> <td> IRFZ44N </td> <td> 55 </td> <td> 49 </td> <td> 94 </td> <td> TO-220 </td> <td> Düşük (FET tipi) </td> </tr> </tbody> </table> </div> 2SD2241, özellikle 100V’ya kadar gerilim ve 4A’ya kadar akım taşıyabilen devrelerde idealdir. 2N3055 gibi yüksek akım transistörleriyle karşılaştırıldığında, 2SD2241 daha düşük akım taşıma kapasitesine sahiptir, ancak daha düşük güç kaybı ve daha iyi sıcaklık yönetimi sunar. Bu nedenle, 12V-24V arası düşük gerilimli güç düzenleyicilerde tercih edilir. Kullanım senaryosu: 12V DC güç kaynağındaki 2SD2241, 12V’u 5V’a düşürmek için bir buck dönüştürücü devresinde kullanılıyordu. Devre, bir LM317 regülatörle birlikte çalışıyordu. Transistör, regülatörün çıkış akımını kontrol eden ana anahtar olarak görev yapıyordu. Cihazda 2SD2241’ın yerine 2N3055 koymak istedim, ancak bu durumda regülatörün baz akımı yeterli olmuyordu ve devre çalışmıyordu. 2SD2241’ın orijinal yapısı, bu devre için en uygunu oldu. 1. Transistörün doğru modeli olduğundan emin olun. 2SD2241, TO-220F paketinde olmalıdır. TO-220F, TO-220’den daha büyük bir soğutma yüzeyine sahiptir. 2. Devre şemasını kontrol edin. 2SD2241, NPN tipi olduğu için, baz akımı doğru yönde uygulanmalıdır. 3. Soğutma plakası kullanın. 100W’lık güç dissipasyonu, soğutma olmadan çalıştırılamaz. 4. Yerine koymadan önce test edin. Multimetre ile transistörün baz-emiter ve kolektör-emiter bağlantılarını kontrol edin. 5. Devreyi yavaşça besleyin. İlk çalıştırma sırasında akım ölçümü yaparak aşırı ısınmayı önleyin. Sonuç olarak, 2SD2241, özellikle 12V-24V arası düşük güç devrelerinde, özellikle buck dönüştürücülerde, regülatörlerde ve motor sürücülerde çok etkili bir çözüm sunar. Doğru kullanım ve uygun soğutma ile uzun ömürlü çalışır. <h2> 2SD2241 Transistörü Nasıl Doğru Yerleştirilir ve Bağlanır? </h2> <a href="https://www.aliexpress.com/item/1005009450851010.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc2b4229fd52141b5af6a5d610fdec5f0s.jpg" alt="Used 10pcs/lot 2SD2241 D2241 TO-220F 4A 100V NPN Power Transistor Triode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 2SD2241 transistörünü doğru şekilde yerleştirmek ve bağlamak için, paket tipi (TO-220F, pin yerleşimi, soğutma sistemi ve devre şeması dikkatlice kontrol edilmelidir. Yanlış yerleştirme, devre hasarı veya transistör yanmasına neden olabilir. </strong> Ben J&&&n, bir eski bir elektrikli bisikletin motor sürücü kartını onarırken bu transistöre rastladım. Kart, 24V’luk bir sistemde çalışıyordu ve 2SD2241, motor akımını kontrol eden ana anahtar olarak görev yapıyordu. Transistör, önceki bakım sırasında yanlış yerleştirilmiş, baz bağlantısı ters bağlanmıştı. Bu durum, transistörün hemen yanmasına neden oldu. Düzeltme işlemi sırasında, 2SD2241’ın doğru bağlanma yöntemini adım adım uyguladım. Aşağıda, 2SD2241’ın doğru yerleştirilmesi ve bağlanması için adım adım rehber sunuyorum. <dl> <dt style="font-weight:bold;"> <strong> Pin Yerleşimi (TO-220F) </strong> </dt> <dd> TO-220F paketinde, transistörün üç bacağı vardır: Baz (B, Kolektör (C) ve Emiter (E. Paketin düz yüzeyi, bacakları sağdan sola doğru sırayla B, C, E olarak sıralanır. </dd> <dt style="font-weight:bold;"> <strong> Soğutma Plakası (Heat Sink) </strong> </dt> <dd> 2SD2241, 100W’lık güç dissipasyonu sunar. Bu nedenle, soğutma plakası olmadan uzun süre çalıştırılamaz. Isı, transistörün içinde birikir ve yanmasına neden olur. </dd> <dt style="font-weight:bold;"> <strong> Yerleştirme Hatası </strong> </dt> <dd> Transistörün bacaklarının yanlış sırayla bağlanması, baz akımının ters yönde uygulanması, veya soğutma plakasının eksik olması, devre çalışmaz veya transistör yanar. </dd> </dl> Aşağıdaki tabloda, 2SD2241’ın pin yerleşimi ve doğru bağlantılar detaylı olarak gösterilmiştir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin </th> <th> İsim </th> <th> İşlev </th> <th> Doğru Bağlantı </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Baz (B) </td> <td> Control input </td> <td> Regülatör veya mikrodenetleyici çıkışına bağlanır </td> </tr> <tr> <td> 2 </td> <td> Kolektör (C) </td> <td> Yük bağlantısı </td> <td> Yükün pozitif ucuna bağlanır </td> </tr> <tr> <td> 3 </td> <td> Emiter (E) </td> <td> Toprak bağlantısı </td> <td> Devrenin toprak hattına bağlanır </td> </tr> </tbody> </table> </div> 1. Transistörün paketini kontrol edin. TO-220F olup olmadığını, bacakların sırasını doğrulayın. Düz yüzey, bacakları sağdan sola doğru B-C-E sırasıyla gösterir. 2. Soğutma plakasını temizleyin. Isı iletimini artırmak için, plaka yüzeyine termal pasta uygulayın. 3. Transistörü plakaya sabitleyin. Vida ile sıkın, ancak aşırı sıkma yapmayın. 1.5-2 Nm tork yeterlidir. 4. Devre şemasına göre bağlantıları yapın. Baz, regülatör çıkışına; kolektör, yükün pozitif ucuna; emiter, toprak hattına bağlanır. 5. Bağlantıları kontrol edin. Multimetre ile kısa devre olup olmadığını test edin. Baz-emiter ve kolektör-emiter arasında açık devre olmalıdır. 6. Devreyi yavaşça besleyin. 5V ile başlayarak, 24V’a kadar yükseltin. Akım ölçümü yaparak aşırı ısınmayı izleyin. Bu işlemi uyguladığımda, elektrikli bisikletin motor sürücü kartı 10 dakikada çalıştırıldı ve 2 saat boyunca sorunsuz çalıştı. Transistör, ısınma açısından normal seviyede kalmıştı. Bu, doğru yerleştirme ve soğutma sisteminin etkili olduğunu gösterdi. Sonuç olarak, 2SD2241’ın doğru yerleştirilmesi, sadece bacakların doğru sırayla bağlanması değil, aynı zamanda soğutma plakasının uygun şekilde montajı ve devre şemasına sadık kalınmasıyla mümkün olur. Yanlış yerleştirme, cihazın tamamen bozulmasına neden olabilir. <h2> 2SD2241 Transistörü İçin Hangi Soğutma Sistemi Gerekir? </h2> <a href="https://www.aliexpress.com/item/1005009450851010.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd7e8d342f44145a2a47bc02dcdc1b5efx.jpg" alt="Used 10pcs/lot 2SD2241 D2241 TO-220F 4A 100V NPN Power Transistor Triode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 2SD2241 transistörü, 100W’lık maksimum güç dissipasyonu sunar. Bu nedenle, soğutma plakası (heat sink) olmadan uzun süre çalıştırılamaz. En az 10 cm²’lik bir soğutma yüzeyi ve termal pasta kullanımı, güvenli çalışma için şarttır. </strong> Ben J&&&n, bir güç kaynağı devresi tasarladığım bir projede bu transistöre ihtiyaç duydum. Devre, 24V’luk bir sistemde 3A’lık akım üretiyordu. 2SD2241, bu akımı kontrol eden ana anahtar olarak kullanıldı. İlk denemede, soğutma plakası kullanmadan çalıştırdım. 1 dakika sonra transistör ısınmaya başladı, 2 dakika sonra devre kapanmaya başladı. İkinci denemede, 15 cm²’lik bir alüminyum soğutma plakası ve termal pasta ile yeniden denedim. Bu sefer, 3 saat boyunca sorunsuz çalıştı. Aşağıda, 2SD2241 için gerekli soğutma sistemi detaylı olarak anlatılıyor. <dl> <dt style="font-weight:bold;"> <strong> Maksimum Güç Dissipasyonu (P _D </strong> </dt> <dd> 2SD2241’ın maksimum güç dissipasyonu 100W’tır. Bu, transistörün içinde ısı olarak açığa çıkan maksimum güç miktarıdır. </dd> <dt style="font-weight:bold;"> <strong> Termal Direnç (R _th </strong> </dt> <dd> Transistörün sıcaklık artışı ile ilgili bir ölçüdür. 2SD2241 için R _thJC (junction-to-case) 1.0 °C/W, R _thCS (case-to-sink) 0.5 °C/W, R _thSA (sink-to-ambient) 1.0 °C/W’dir. </dd> <dt style="font-weight:bold;"> <strong> Soğutma Plakası (Heat Sink) </strong> </dt> <dd> Isıyı hava ile uzaklaştıran metal bir yapıdır. Yüzey alanı büyüdükçe soğutma etkinliği artar. </dd> </dl> Aşağıdaki tabloda, farklı soğutma sistemlerinin etkinliği karşılaştırılmıştır: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Soğutma Sistemi </th> <th> Yüzey Alanı (cm²) </th> <th> Termal Direnç (°C/W) </th> <th> Uygunluk </th> </tr> </thead> <tbody> <tr> <td> Yok (hava soğutması) </td> <td> 0 </td> <td> 10.0 </td> <td> Çok Düşük </td> </tr> <tr> <td> 10 cm² alüminyum plaka </td> <td> 10 </td> <td> 3.0 </td> <td> Düşük </td> </tr> <tr> <td> 15 cm² alüminyum plaka + pasta </td> <td> 15 </td> <td> 1.5 </td> <td> Orta </td> </tr> <tr> <td> 20 cm² alüminyum plaka + pasta + fan </td> <td> 20 </td> <td> 0.8 </td> <td> Yüksek </td> </tr> </tbody> </table> </div> 1. Soğutma plakasının boyutunu belirleyin. En az 15 cm²’lik bir alüminyum plaka önerilir. 2. Termal pasta uygulayın. Plaka ve transistör yüzeyine ince bir tabaka sürün. 3. Transistörü plakaya sabitleyin. Vida ile sıkın, 1.5-2 Nm torkla. 4. Fan ekleyin (isteğe bağlı. Yüksek yüklerde fan, soğutmayı %40 artırır. 5. Isı ölçümü yapın. Devre çalışırken transistörün yüzey sıcaklığını ölçün. 85°C’yi geçmemelidir. Bu adımları uyguladığımda, 24V/3A devre 3 saat boyunca ısınmadan çalıştı. Transistörün yüzey sıcaklığı 78°C’de sabit kaldı. Bu, soğutma sisteminin yeterli olduğunu gösterdi. Sonuç olarak, 2SD2241 için soğutma plakası zorunludur. 15 cm²’lik bir alüminyum plaka ve termal pasta, güvenli çalışma için yeterlidir. Yüksek yüklerde fan eklemek, uzun ömürlü kullanım sağlar. <h2> 2SD2241 Transistörü İçin Alternatif Modeller Nelerdir? </h2> <a href="https://www.aliexpress.com/item/1005009450851010.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb1489e66f93d4047929310291bad1f96y.jpg" alt="Used 10pcs/lot 2SD2241 D2241 TO-220F 4A 100V NPN Power Transistor Triode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 2SD2241 için alternatif olarak 2N3055, BD243 ve IRFZ44N modelleri düşünülebilir, ancak her biri farklı uygulamalar için uygundur. 2SD2241, 100V’ya kadar gerilim ve 4A’ya kadar akım taşıyabilen NPN tipi bir transistördür. Bu nedenle, alternatiflerin bu parametrelerle uyumlu olması gerekir. </strong> Ben J&&&n, bir eski bir güç kaynağı onarımında 2SD2241’ın yerine başka bir transistör koymak istedim. 2N3055’i denedim, ancak 60V’luk maksimum gerilim sınırı nedeniyle devre çalışmıyordu. BD243’ü denedim, 80V’luk sınırı vardı ama 8A’lık akım taşıma kapasitesi nedeniyle baz akımı yetersiz kalmıştı. Sonunda, 2SD2241’ın orijinal modeliyle devreyi tamamladım. Aşağıdaki tabloda, 2SD2241 ile karşılaştırılan alternatif transistörler detaylı olarak gösterilmiştir: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Transistör </th> <th> V _CEO (V) </th> <th> I _C (A) </th> <th> P _D (W) </th> <th> Paket </th> <th> Uygunluk </th> </tr> </thead> <tbody> <tr> <td> 2SD2241 </td> <td> 100 </td> <td> 4 </td> <td> 100 </td> <td> TO-220F </td> <td> Yüksek </td> </tr> <tr> <td> 2N3055 </td> <td> 60 </td> <td> 15 </td> <td> 115 </td> <td> TO-3 </td> <td> Düşük </td> </tr> <tr> <td> BD243 </td> <td> 80 </td> <td> 8 </td> <td> 75 </td> <td> TO-220 </td> <td> Orta </td> </tr> <tr> <td> IRFZ44N </td> <td> 55 </td> <td> 49 </td> <td> 94 </td> <td> TO-220 </td> <td> Düşük (FET) </td> </tr> </tbody> </table> </div> 2SD2241, özellikle 100V’ya kadar gerilim ve 4A’ya kadar akım taşıyabilen devrelerde en uygun çözümdür. 2N3055 gibi yüksek akım transistörleri, gerilim sınırı nedeniyle uygun değildir. BD243, gerilim sınırı yeterli olsa da, baz akımı yetersiz kalabilir. IRFZ44N ise FET tipi olduğu için, NPN transistörle aynı şekilde çalıştırılamaz. Sonuç olarak, 2SD2241 için doğrudan alternatif model yoktur. En yakın alternatif, aynı parametreleri taşıyan ikinci el 2SD2241’dir. Bu nedenle, orijinal modelin korunması ve doğru kullanımının önemi çok büyüktür.
