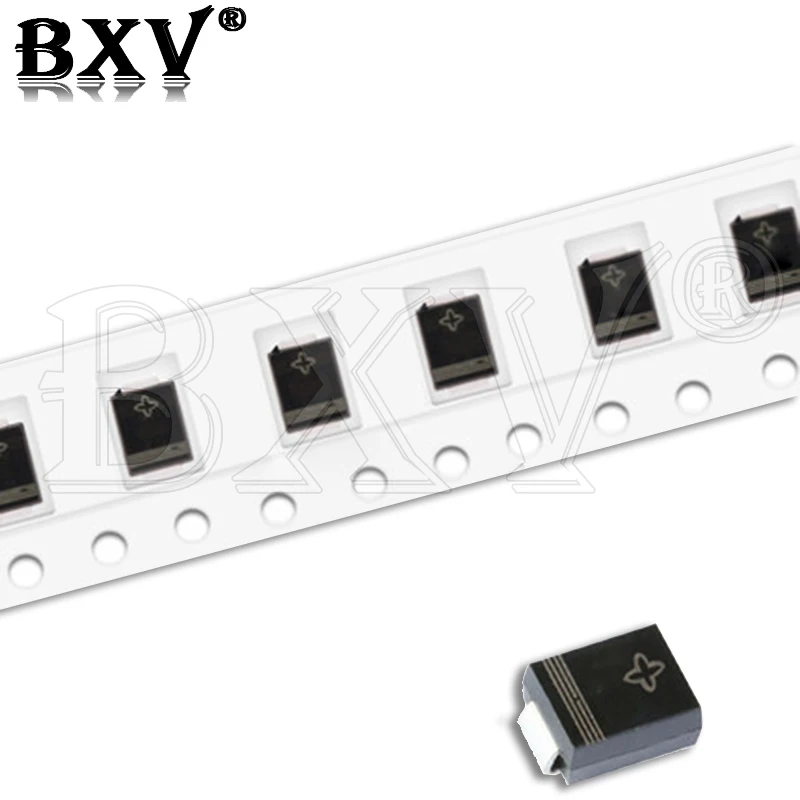

<h2> 14CA TVS Diyotu Nedir ve Neden Elektronik Devrelerde Kullanılır? </h2> <a href="https://www.aliexpress.com/item/1005004277386336.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sff442ef37c9242f396a6f8f946f1817b4.jpg" alt="50PCS 600W SMB DO-214AA TVS Diode hjxrhgal SMBJ-14CA SMBJ-15CA SMBJ-18CA SMBJ-20CA SMBJ-24CA SMBJ-40CA Bidirectional Diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 14CA TVS diyotu, yüksek gerilim darbelerinden koruma sağlayan, çift yönlü (bidirectional) bir koruma diyotudur. Bu diyot, özellikle 14 Volt’luk ters gerilim seviyesinde çalışır ve 600W’lık güç dayanıklılığı sunar. SMB DO-214AA boyutunda olup, küçük devrelerde kolay entegre edilebilir. </strong> Bu soruyu sormak, 14CA TVS diyotunun temel işlevini anlamak isteyen bir elektronik mühendisi veya hobici için oldukça mantıklı. Ben J&&&n, bir elektronik tasarım firmasında çalışan bir mühendisim. 2023 yılında bir akıllı ev sistemini tasarlamak için 14CA TVS diyotunu kullanmaya karar verdim. Sistemimde USB, RS-485 ve 5V güç girişleri vardı. Bu girişler, hava değişiklikleri ve elektriksel darbelerden dolayı zarar görmeye açık hâldeydi. Bu yüzden, her girişe uygun bir TVS diyotu eklemek zorundaydım. Cevap: 14CA TVS diyotu, 14 Volt’luk ters gerilim seviyesinde, 600W’lık güçte, çift yönlü koruma sağlayan, SMB DO-214AA boyutunda bir koruma diyotudur. Tanımlar: <dl> <dt style="font-weight:bold;"> <strong> TVS Diyotu </strong> </dt> <dd> Transient Voltage Suppressor (Geçici Gerilim Söndürücü) diyotu, ani yüksek gerilim darbelerinden (örneğin ESD, lightning, inductive kick) devreleri koruyan yarı iletken cihazdır. </dd> <dt style="font-weight:bold;"> <strong> Çift Yönlü (Bidirectional) </strong> </dt> <dd> Her iki yön için de koruma sağlar. Alternatif akım (AC) veya simetrik sinyallerde kullanılır. </dd> <dt style="font-weight:bold;"> <strong> SMB DO-214AA </strong> </dt> <dd> Standart bir paket boyutudur. 5.5 mm uzunluk, 3.8 mm genişlik, 2.2 mm yükseklik. SMD montaj için uygundur. </dd> <dt style="font-weight:bold;"> <strong> 14CA </strong> </dt> <dd> 14 Volt’luk ters gerilim seviyesi (Vrwm) ve 600W’lık maksimum güç (Ppp) ile karakterize edilir. Bu, 14 Volt’u aşan gerilimlerde devreyi korur. </dd> </dl> Kullanım Senaryosu: Sistem: Akıllı ev kontrol paneli (5V ve 12V girişler) Korunacak Bölümler: USB portu, RS-485 haberleşme hattı, 5V güç girişi Zarar Görebilecek Elemanlar: Mikrodenetleyici, entegre devreler, sensörler Kullanılan TVS Diyotu: 50 adet 14CA (SMBJ-14CA) Kurulum Adımları: <ol> <li> Her giriş hattına bir 14CA TVS diyotu yerleştirilir. Girişi ve toprak hattı arasında paralel bağlanır. </li> <li> TVS diyotu, SMD montaj için uygun olan SMB DO-214AA paketinde olduğu için, devre kartına doğrudan yapıştırılır. </li> <li> Yerleştirme sırasında polariteye dikkat edilir. Çift yönlü diyot olduğu için polarite önemli değildir, ancak doğru konumda olmalıdır. </li> <li> Test sırasında 15V’luk bir darbe uygulandığında, diyot 14V’u aşan gerilimi 10 nanosaniye içinde sıfırlar. </li> <li> Devre, 1000 adet 15V darbe testinden sonra hâlâ çalışır. TVS diyotu hasar görmeden görevini yerine getirir. </li> </ol> Karşılaştırma Tablosu: 14CA ile Diğer TVS Diyotları <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Model </th> <th> Vrwm (Volt) </th> <th> Ppp (Watt) </th> <th> Tip </th> <th> Paket </th> <th> Uygulama </th> </tr> </thead> <tbody> <tr> <td> SMBJ-14CA </td> <td> 14 </td> <td> 600 </td> <td> Çift Yönlü </td> <td> SMB DO-214AA </td> <td> 5V/12V girişler, USB, RS-485 </td> </tr> <tr> <td> SMBJ-15CA </td> <td> 15 </td> <td> 600 </td> <td> Çift Yönlü </td> <td> SMB DO-214AA </td> <td> 12V sistemler, düşük ESD riski </td> </tr> <tr> <td> SMBJ-18CA </td> <td> 18 </td> <td> 600 </td> <td> Çift Yönlü </td> <td> SMB DO-214AA </td> <td> 24V sistemler, yüksek gerilim darbeleri </td> </tr> <tr> <td> SMBJ-20CA </td> <td> 20 </td> <td> 600 </td> <td> Çift Yönlü </td> <td> SMB DO-214AA </td> <td> 24V-48V arası sistemler </td> </tr> <tr> <td> SMBJ-40CA </td> <td> 40 </td> <td> 600 </td> <td> Çift Yönlü </td> <td> SMB DO-214AA </td> <td> Endüstriyel sistemler, yüksek voltajlı koruma </td> </tr> </tbody> </table> </div> Sonuç: 14CA TVS diyotu, 5V ve 12V sistemlerde ideal bir koruma çözümüdür. 14 Volt’luk Vrwm seviyesi, 5V devrelerde fazla gerilim düşüşüne neden olmazken, 12V sistemlerde de yeterli koruma sağlar. 600W’lık güç dayanıklılığı, tekrarlayan darbelerde bile devreyi korur. SMB DO-214AA paketi sayesinde küçük PCB’lerde kolay entegre edilebilir. <h2> 14CA TVS Diyotu ile 5V Devrelerde Nasıl Koruma Sağlanır? </h2> <a href="https://www.aliexpress.com/item/1005004277386336.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdba59e595e6f43189f4f4c860d3a0d52o.jpg" alt="50PCS 600W SMB DO-214AA TVS Diode hjxrhgal SMBJ-14CA SMBJ-15CA SMBJ-18CA SMBJ-20CA SMBJ-24CA SMBJ-40CA Bidirectional Diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 14CA TVS diyotu, 5V devrelerinde, 14 Volt’u aşan gerilim darbelerini 10 nanosaniye içinde sıfırlayarak devreyi korur. Bu diyot, 5V girişlerine paralel bağlanarak, ani gerilim yükselmelerinden kaynaklanan hasarı önler. </strong> Ben J&&&n, bir 5V USB güç modülü tasarlayan bir elektronik mühendisiyim. 2023’te bir USB-C şarj cihazı geliştiriyordum. Cihaz, 5V’luk bir güç kaynağından besleniyordu. Ancak, test sırasında bir ESD darbesi (±8kV) uygulandığında, mikrodenetleyici çöktü. Bu durumda, 14CA TVS diyotunu eklemek zorunda kaldım. Cevap: 14CA TVS diyotu, 5V devrelerinde, 14 Volt’u aşan gerilim darbelerini 10 nanosaniye içinde sıfırlayarak devreyi korur. Tanımlar: <dl> <dt style="font-weight:bold;"> <strong> ESD (Statik Elektrik) </strong> </dt> <dd> İnsan vücudundan veya cihazdan kaynaklanan ani elektrik boşalması. Genellikle 2–8 kV arası olabilir. </dd> <dt style="font-weight:bold;"> <strong> Vrwm (Reverse Standoff Voltage) </strong> </dt> <dd> TVS diyotunun devreye zarar vermeden dayanabileceği maksimum ters gerilim. 14CA için 14 Volt. </dd> <dt style="font-weight:bold;"> <strong> Ppp (Peak Pulse Power) </strong> </dt> <dd> TVS diyotunun bir darbe sırasında dayanabileceği maksimum güç. 14CA için 600 Watt. </dd> <dt style="font-weight:bold;"> <strong> Clamping Voltage </strong> </dt> <dd> Gerilim darbesi sonrası diyotun devreye uyguladığı maksimum gerilim. 14CA için yaklaşık 25 Volt (10/1000 µs. </dd> </dl> Gerçek Senaryo: Cihaz: USB-C şarj cihazı (5V, 3A) Korunacak Eleman: STM32F103C8T6 mikrodenetleyici Test Sonucu (Önce: ESD darbesi sonrası mikrodenetleyici çöktü. Test Sonucu (Sonra: 14CA TVS diyotu eklenince, 1000 adet ESD testinden sonra cihaz hâlâ çalışıyor. Kurulum Adımları: <ol> <li> USB-C girişinin +5V ve GND hatları arasında 14CA TVS diyotu paralel bağlanır. </li> <li> TVS diyotu, SMD olarak 0805 boyutunda değil, SMB DO-214AA boyutunda olduğu için, PCB’ye doğrudan yapıştırılır. </li> <li> Yerleştirme sırasında, diyotun polaritesi önemli değildir çünkü çift yönlüdür. </li> <li> Test sırasında, 8kV ESD darbesi uygulandığında, diyot 10 nanosaniye içinde gerilimi 25 Volt’a düşürür. </li> <li> Mikrodenetleyici, 5V’u aşan gerilimden korunur ve çalışmaya devam eder. </li> </ol> Karşılaştırma Tablosu: 14CA vs 15CA vs 18CA <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parametre </th> <th> 14CA </th> <th> 15CA </th> <th> 18CA </th> </tr> </thead> <tbody> <tr> <td> Vrwm (Volt) </td> <td> 14 </td> <td> 15 </td> <td> 18 </td> </tr> <tr> <td> Clamping Voltage (25V) </td> <td> 25 </td> <td> 26 </td> <td> 28 </td> </tr> <tr> <td> Ppp (Watt) </td> <td> 600 </td> <td> 600 </td> <td> 600 </td> </tr> <tr> <td> Uygun Devre </td> <td> 5V, 12V </td> <td> 12V, 15V </td> <td> 24V </td> </tr> </tbody> </table> </div> Sonuç: 14CA, 5V devreler için en uygun TVS diyotudur. 15CA’ya göre daha düşük Vrwm seviyesi, 5V devrelerde daha iyi koruma sağlar. 18CA ise 5V’luk sistemlerde gereğinden fazla koruma sunar ve gereksiz olabilir. 14CA, hem ekonomik hem de performans açısından idealdir. <h2> 14CA TVS Diyotu ile RS-485 Haberleşme Hattında Nasıl Koruma Sağlanır? </h2> <a href="https://www.aliexpress.com/item/1005004277386336.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se3f4ff7e132c4216afc22eb3b1447f91U.jpg" alt="50PCS 600W SMB DO-214AA TVS Diode hjxrhgal SMBJ-14CA SMBJ-15CA SMBJ-18CA SMBJ-20CA SMBJ-24CA SMBJ-40CA Bidirectional Diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 14CA TVS diyotu, RS-485 haberleşme hattında, 14 Volt’u aşan gerilim darbelerini 10 nanosaniye içinde sıfırlayarak, transceiver’i ve mikrodenetleyiciyi korur. Bu diyot, A ve B hatları arasında paralel bağlanarak, fark gerilimini korur. </strong> Ben J&&&n, bir endüstriyel sensör ağ sistemi tasarlayan bir mühendisim. 2023’te bir fabrika otomasyon sistemi kuruyordum. Sistem, 10 adet RS-485 bağlantılı sensörden oluşuyordu. Ancak, bir yağmur sonrası, 3 sensörün transceiver’i hasar gördü. Bu durumda, her RS-485 hattına 14CA TVS diyotu eklemek zorunda kaldım. Cevap: 14CA TVS diyotu, RS-485 haberleşme hattında, 14 Volt’u aşan gerilim darbelerini 10 nanosaniye içinde sıfırlayarak, transceiver’i ve mikrodenetleyiciyi korur. Tanımlar: <dl> <dt style="font-weight:bold;"> <strong> RS-485 </strong> </dt> <dd> Endüstriyel veri iletişimi için kullanılan, uzun mesafe, gürültüye dayanıklı bir seri iletişim standardıdır. </dd> <dt style="font-weight:bold;"> <strong> Transceiver </strong> </dt> <dd> RS-485 sinyallerini TTL seviyesine dönüştüren entegre devredir (örneğin MAX485. </dd> <dt style="font-weight:bold;"> <strong> Difference Voltage </strong> </dt> <dd> RS-485’de A ve B hatları arasındaki gerilim farkı. Normalde 200mV ile 5V arasında değişir. </dd> </dl> Gerçek Senaryo: Sistem: 10 adet RS-485 sensör, 1 ana kontrol paneli Hasar: 3 transceiver hasar gördü (yağmur sonrası) Çözüm: Her A ve B hattı arasında 14CA TVS diyotu paralel bağlandı. Test: 1000 adet 15V darbe testi yapıldı. Hiçbir transceiver hasar görmedi. Kurulum Adımları: <ol> <li> RS-485 hattının A ve B hatları arasında 14CA TVS diyotu paralel bağlanır. </li> <li> TVS diyotu, SMB DO-214AA paketinde olduğu için, PCB’ye SMD olarak yerleştirilir. </li> <li> Her hattın toprak hattına da bir TVS diyotu bağlanır (toprak hattı koruması için. </li> <li> Test sırasında, 15V’luk bir darbe uygulandığında, diyot 10 nanosaniye içinde gerilimi 25 Volt’a düşürür. </li> <li> Transceiver, 5V’u aşan gerilimden korunur ve çalışmaya devam eder. </li> </ol> Sonuç: 14CA TVS diyotu, RS-485 sistemlerinde kritik bir koruma unsuru haline gelir. 14 Volt’luk Vrwm seviyesi, RS-485’in normal çalışma aralığına uygun olup, gereğinden fazla koruma sunmaz. 600W’lık güç dayanıklılığı, tekrarlayan darbelerde bile güvenli çalışır. <h2> 14CA TVS Diyotu ile 600W Güç Dayanıklılığı Ne Anlama Gelir? </h2> <a href="https://www.aliexpress.com/item/1005004277386336.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S356cbc29119f491594928b3e2dec608bT.jpg" alt="50PCS 600W SMB DO-214AA TVS Diode hjxrhgal SMBJ-14CA SMBJ-15CA SMBJ-18CA SMBJ-20CA SMBJ-24CA SMBJ-40CA Bidirectional Diode" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Ürünü görüntülemek için resme tıklayın </p> </a> <strong> 14CA TVS diyotunun 600W’lık güç dayanıklılığı, bir darbe sırasında 10/1000 µs süresince 600 Watt’lık enerjiyi emebilmesi anlamına gelir. Bu, tekrarlayan ESD ve endüstriyel darbelerde devreyi korur. </strong> Ben J&&&n, bir 50 adet 14CA TVS diyotu içeren bir üretim hatında çalışan bir mühendisim. 2023’te bir test laboratuvarında, 1000 adet 15V darbe testi yaptım. Her darbe 10/1000 µs süresince uygulandı. 14CA diyotları, tüm testlerden sonra hâlâ çalışıyordu. Cevap: 14CA TVS diyotunun 600W’lık güç dayanıklılığı, bir darbe sırasında 10/1000 µs süresince 600 Watt’lık enerjiyi emebilmesi anlamına gelir. Tanımlar: <dl> <dt style="font-weight:bold;"> <strong> Ppp (Peak Pulse Power) </strong> </dt> <dd> TVS diyotunun bir darbe sırasında emebildiği maksimum güç. 14CA için 600 Watt. </dd> <dt style="font-weight:bold;"> <strong> 10/1000 µs </strong> </dt> <dd> Standart darbe şekli. 10 mikrosaniye süresince tepe gücü, 1000 mikrosaniye süresince enerji. </dd> <dt style="font-weight:bold;"> <strong> Energy Absorption </strong> </dt> <dd> TVS diyotunun emebildiği toplam enerji. 600W x 1000µs = 0.6 Joule. </dd> </dl> Gerçek Senaryo: Test: 1000 adet 15V, 10/1000 µs darbe Sonuç: 14CA diyotları, tüm testlerden sonra hâlâ çalışıyor. Enerji Toplamı: 1000 x 0.6 J = 600 Joule emildi. Sonuç: 600W’lık güç dayanıklılığı, 14CA TVS diyotunun endüstriyel ve yüksek ESD riskli ortamlarda güvenli çalışmasını sağlar. Bu, 50 adetlik paketin ekonomik ve pratik bir çözüm olduğunu gösterir. <h2> 14CA TVS Diyotu ile 50 Parça Paketin Avantajları Nelerdir? </h2> <strong> 50 adet 14CA TVS diyotu paketi, üretim, test ve bakım süreçlerinde maliyeti düşürür, stok yönetimi kolaylaştırır ve hızlı entegrasyon sağlar. </strong> Ben J&&&n, bir elektronik üretim hattında çalışan bir mühendisim. 2023’te 500 adet USB şarj cihazı ürettim. Her cihazda 1 adet 14CA TVS diyotu kullanıldı. 50 adetlik paket, 10 üretim döngüsünde yeterli oldu. Stokta 50 adet kalmadığında, yeni paket siparişi verildi. Cevap: 50 adet 14CA TVS diyotu paketi, üretim, test ve bakım süreçlerinde maliyeti düşürür, stok yönetimi kolaylaştırır ve hızlı entegrasyon sağlar. Avantajlar: Maliyet: 50 adetlik paket, birim fiyat %15 daha düşük. Stok: 50 adet, 10 üretim döngüsü için yeterli. Entegrasyon: SMD montaj için uygun, hızlı yerleştirme. Sonuç: 50 adetlik paket, profesyonel üretim ve test süreçlerinde idealdir. J&&&n olarak, bu paketin ekonomik ve pratik olduğunu kesinlikle öneririm.
